lk_99相关论文

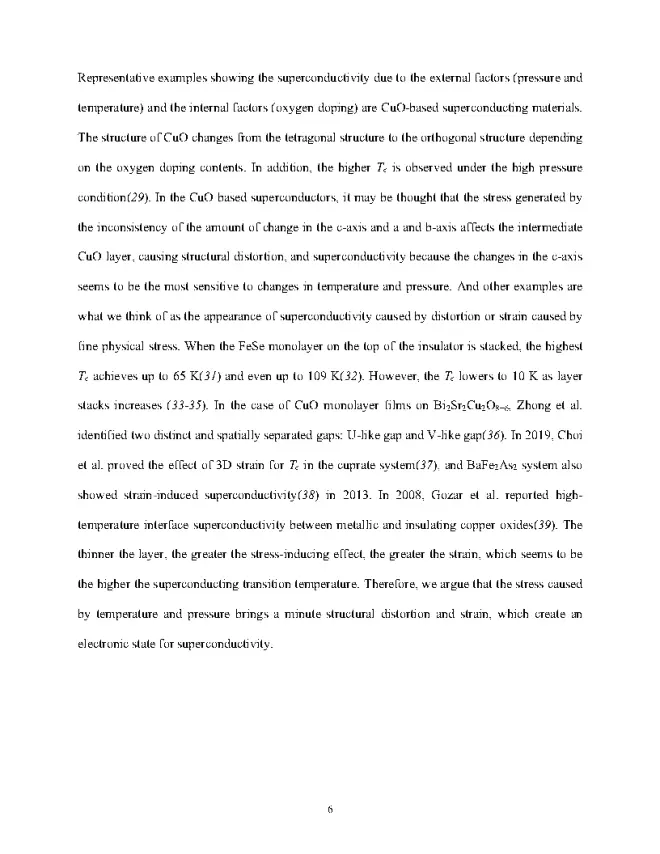

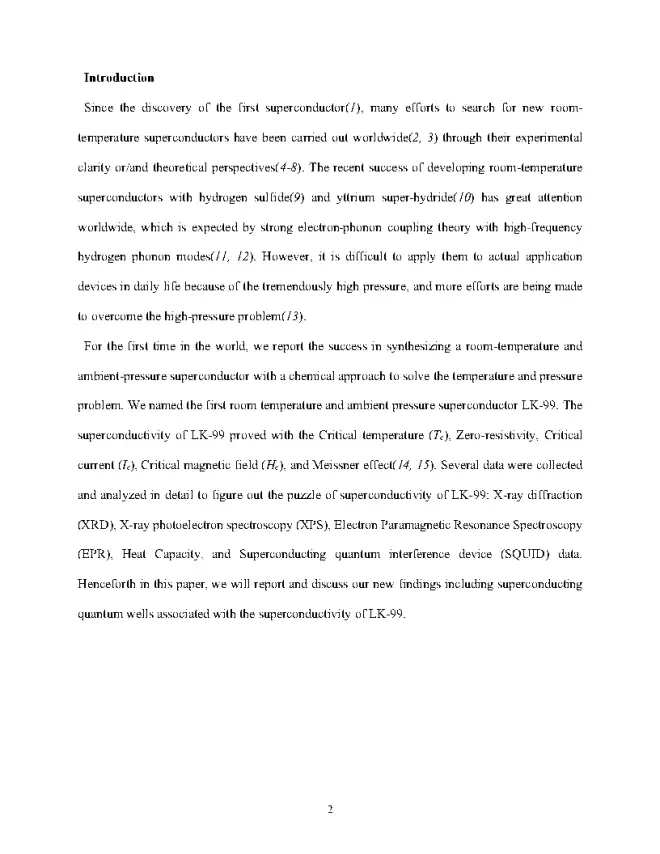

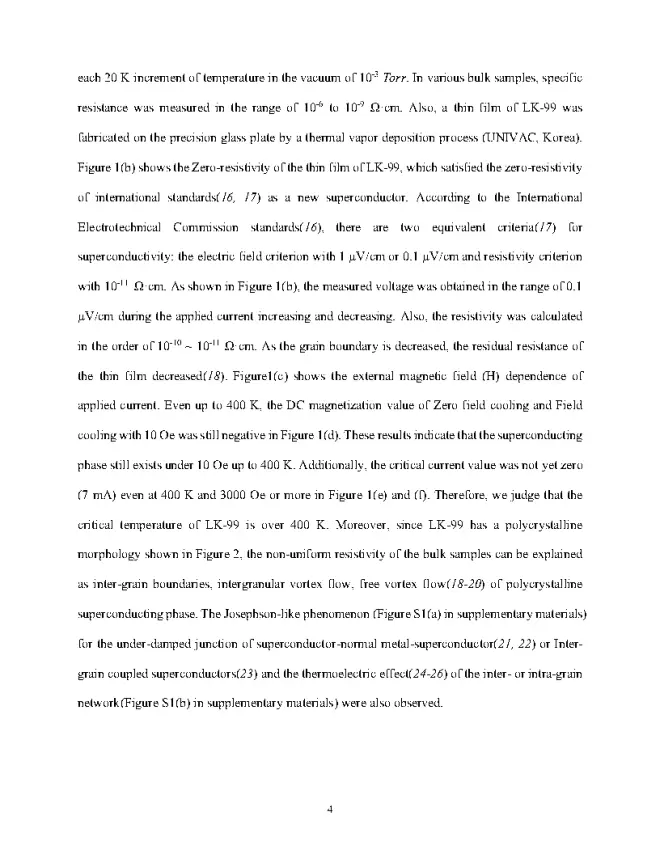

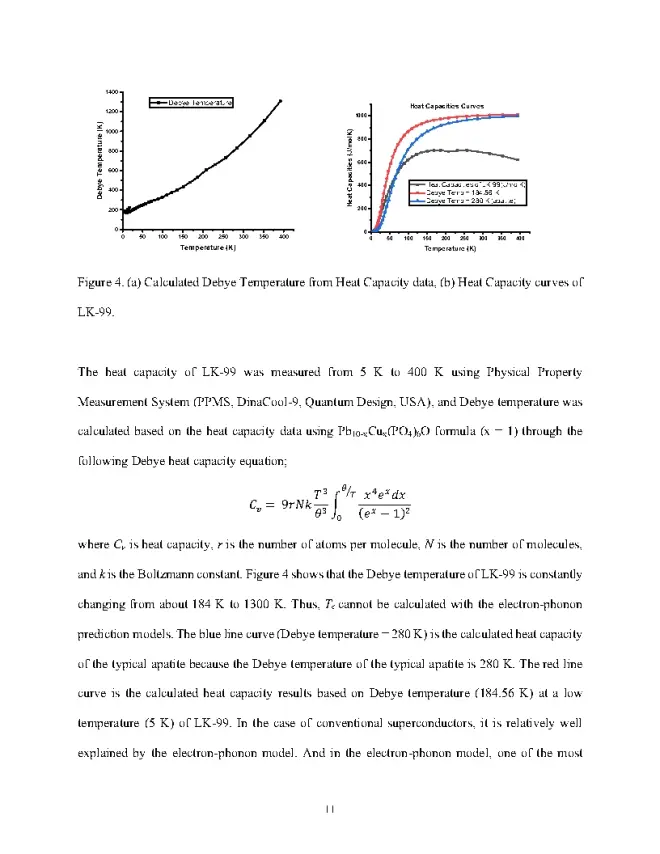

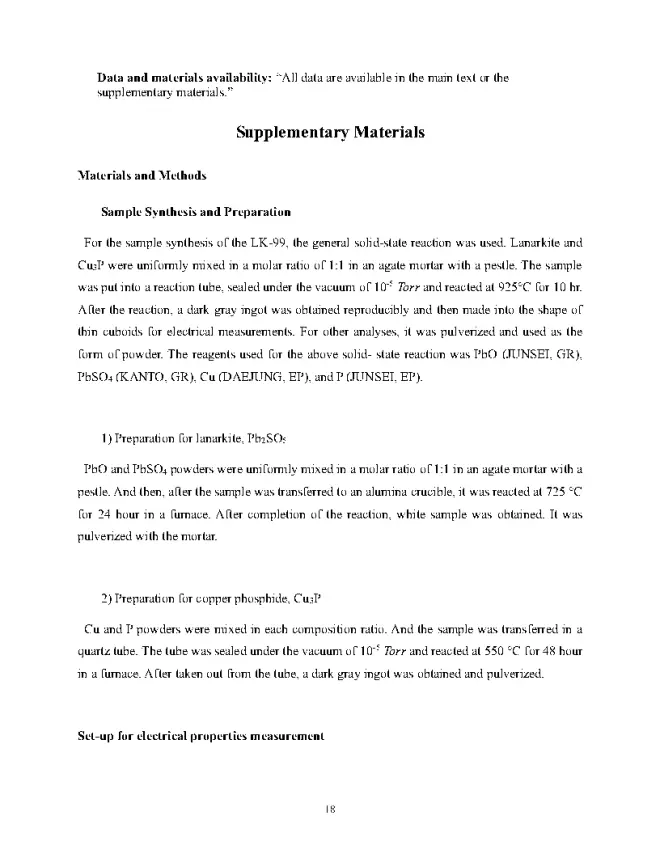

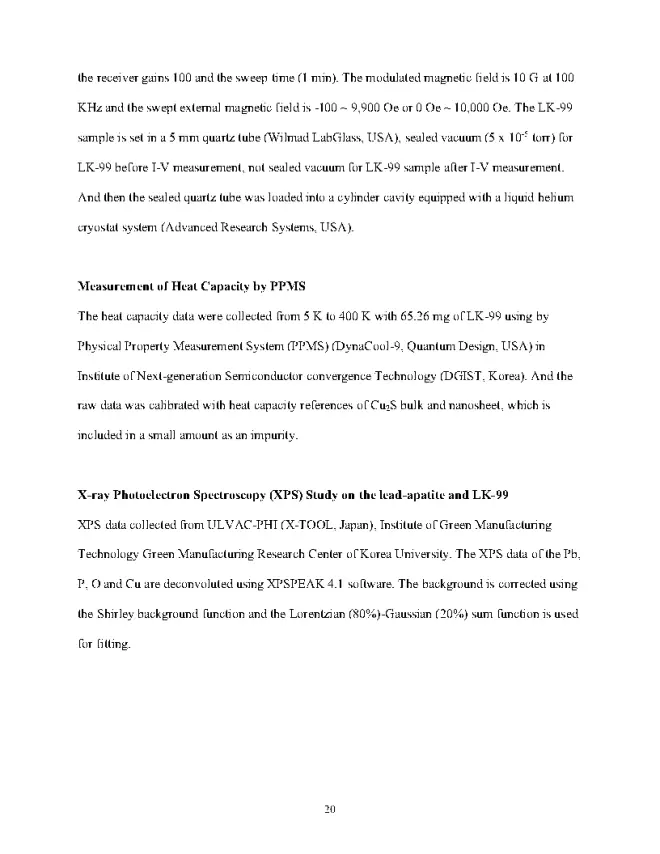

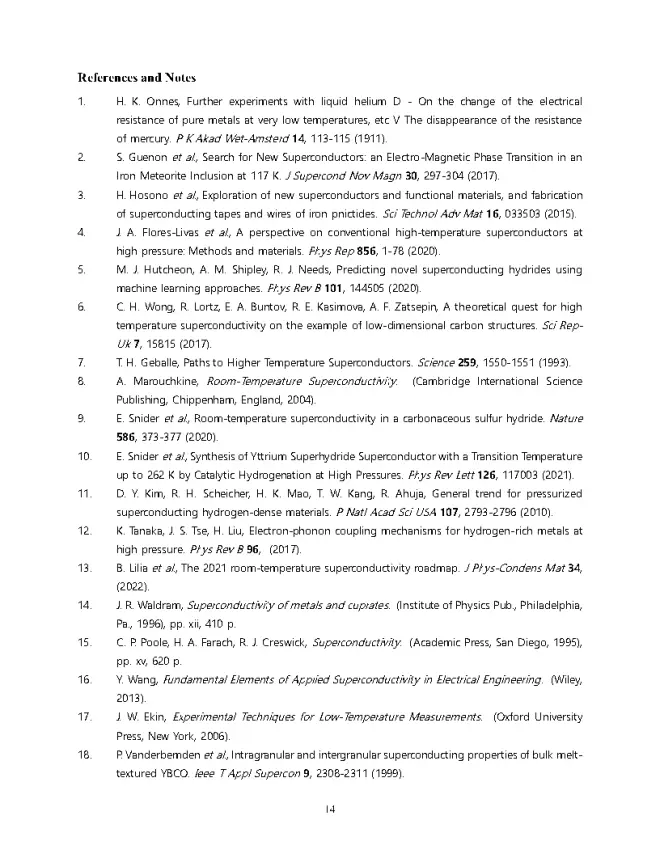

这篇论文介绍了一种首次成功合成的室温超导体（临界温度 ≥ 400 K，摄氏127℃），其在常压下工作，并具有改进的铅磷灰石（LK-99）结构。研究证实，LK-99具有超导性，其临界温度（Tc）、零电阻性、临界电流（Ic）、临界磁场（Hc）以及迈斯纳效应均得到验证。LK-99的超导性源于微小的结构失真，这是通过轻微体积收缩（0.48%）引起的，而非通过温度和压力等外部因素引起的。这种收缩是由于在Pb(2)-磷酸盐绝缘网络中Cu2+取代Pb2+(2)离子而引起的，并且产生了应力。它同时转移到圆柱柱面的Pb(1)，导致圆柱柱面界面的失真，从而在界面中创建了超导量子阱（SQWs）。热容量结果表明，新模型适用于解释LK-99的超导性。LK-99的独特结构使得微小的失真结构得以保持在界面中，这是LK-99在室温和常压下保持和展现超导性的最重要因素。 在第一篇论文中，研究人员介绍 LK-99 是一种改良的铅-磷灰石结构，用铜离子取代了铅离子，产生应力，在微结构中引发畸变，从而可以在127℃以下表现出超导性，而且不需要外加压力。 第二篇论文详细介绍了带来新突破的材料 LK-99，它也是第一篇论文（世界首个室温常压超导体）的核心内容。
