本文章内容为基本配置内容的学习。排障内容见文章最后。

速排故障、可按要求配置IUV_5g相关内容,移动性管理、切片编排、承载网、无线网、核心网均可。价格公道。

软件

在规划计算里面可以查看核心网架构，以及如果在左侧给出了一定的参数，右侧是固定好的计算公式，填入一定的参数，就可以自动进行计算。

3X

组网

因为4G的设备比较老化，因此，信令走的是4G基站，数据走的是5G基站。

Option3X网络架构图介绍

网元功能介绍

规划

核心网

• 先有设备配置，才有数据配置

• 核心网机房：1机柜：HSS 2机柜：MME SGW PGW

• 先连网元到交换机，交换机连接到ODF架（LC-FC），这样才能传输到承载网上面去；

• SPN -- 交换机

• AAU 的速率需要与基带板上的一致 ；

• ITBBU 和BBU  与SPN1的连接，可以用光口，也可以使用网口，对应的数据配置有不同的选择。

• GPS 连接到ITBBU上，SPN 需要与ODF 连接，如果选择的是100GE的光口，那么回程对应的也是100GE

无线网

• 因为已经放置了BBU，所以在5G基带处理单元，不需要放置4G基带处理单板了。

数据配置

核心网

MME

• eNodeB 偶联配置

• 本地偶联IP ： S1-C ，对端偶联IP ：BBU；  BBU 中 配置的对端偶联符号，就是MME本端偶联符号

• HSS与MME  一端是服务器，一端是客户端

• MME的控制面地址：S10 ；

• 号码分析：与HSS里对应，可以填完整，也可以填公共部分 （国家码+移动码）；

• APN解析：解析的是PGW（控制面地址），mnc（如果是两位，前面加零）

• lbxx ： TAC ； tac-lb22.tac-hb11 ； lb 后面的，hb 前面的

• EPC 解析的地址， 填写的是 MME 对端的 SGW 的相应接口的ip地址。

• 物理端口配物理地址

• 路由三种配置方法：

• 缺省路由 全 0

• 网段路由

• 全1路由

SGW

与eNodeB对接 S1-U ；

PGW

APN：test

HSS

APN-NI :  test ， 即前缀？（www）

QoS  ： 1-VoIP  5：MS  8/9： 数据

Profile ： IMSI : 移动国家码开头； 15/16位 ； IMSI：手机号码：

无线网

BBU

• SCTP 和 静态路由：-C 走SCTP ,  用户面走的是TCP 协议

• BBU 底层默认配了一个缺省路由

• eNodeB配置： eNodeB标识要和 网元管理里的基站标识一致（只有一个）。 QCI 编号要和核心网保持一致。3X：SCG Split模式。

• 所有网元的路由都配缺省

承载类型

因为3X的空口被拆分了两条，一条是去BBU，一条是去DU的，所以双连接承载类型应为SCG Split模式

邻接关系

在3x组网中，UE首先是接入到4G小区，然后4G小区再给UE下发5G小区的相关参数，再进行随机接入

ITBBU

QoS

• QCI ： EPC

• QoS 标识 ： GBR：最优先  non-GBR：非最优先 Delay Critical GBR : 切片

• 1-GBR-VoIP     5-Non-GBR--IMS  8/9-VIP；79--V2X；83--切片

DU

• 扇区载波的实际功率要大于载波功率，同时，配置的AAU 中的三个 小区加起来不能超过实际功率

• 小区禁止接入指示： 非禁止； SSB测量频点 == 中心频点； SSBlook 时域图谱位置：11111111

• PRACH 的 根序列索引不能重复

• RAR 响应窗长，调大一些防止接入失败

• SRS的slot序号：指向上行帧下标

• CUUP 需要配置静态路由（可以配置缺省）

• 2.5ms单周期：DDDSU；

• NR 邻接小区的中心载频（MHz）： 实际频点；频域带宽：RB个数；（要与DU小区中的配置保持一致）

NR邻接小区：由DU小区-DU邻接小区 组成

承载网

配置网关

一个口多个使用的，配置子接口，通过VLAN 绑定

OSPF问题：静态重分发是分发自己身上的静态路由

注意事项

DU的配置，不是n对n 有些是1对n的； 如DU基站标识

Option2 网络架构与3X区别

Option 2

网元

UDM == HSS

核心网

设备配置

ITBBU 板卡放置 ：通用计算板、基带处理板、虚拟交换板

AAU 与 ITBBU 的基带处理单元相应速率的相连。

然后将5G虚拟交换板与SPN1连接。

路由问题

UPF

http配置可以不用配置，因为他和其他网元没有http通信的需求；

• 有loopback问题：虚拟接口不需要设回环地址，只有实际接口需要设置，如AMF的N2接口，UPF的N3、N4，SMF的N4接口

下一跳填到对应的网关

UPF 连接到无线侧，使用缺省路由，下一跳的地址是无线侧的网关。

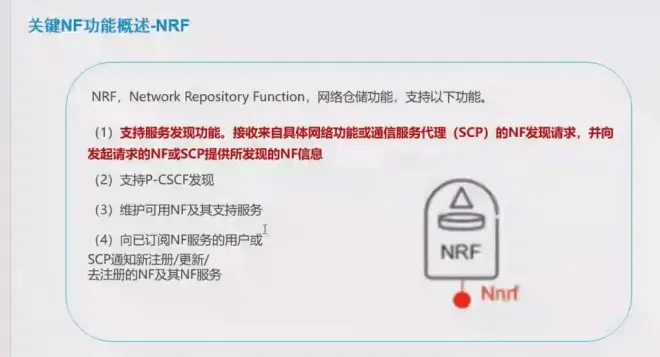

• NRF的端口，固定，要给所有的网元链接

对接配置

DN： 外部数据

地址池， 与上面的DN 相关，注意 上面所配的DN 的地址应要从地址池去除。

用户面公共配置

要保证后面用的用户面id跟这里设置的一样

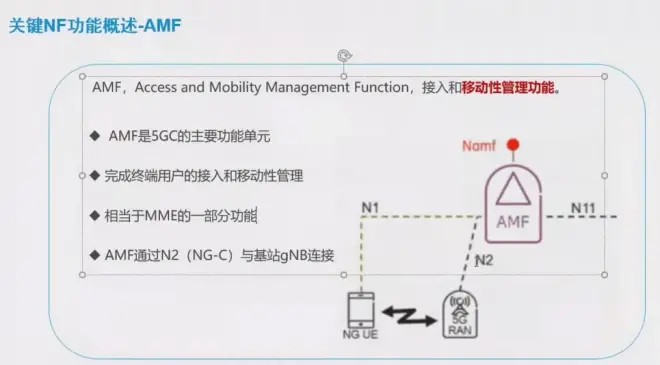

AMF

虚拟路由

下一跳 跳的地址是本地的网关。

AMF 只需要填写与NRF 的对接， AMF 与其他网元的对接会交由NRF 处理。

与无线侧的对接，缺省路由，下一跳是跳到本地网关。（SCTP仍然是要配置的）

SCTP 配置

N2接口，AMF 与 CUCP 之间的对接。

本局配置

SNSSAI

与UPF 的 切片功能配置的标识要相同.

TAC分段配置

起始：5个0,； 终止：FFFFFF ; UPF ID 、 SNSSAI 与前面的设置要一致

SMF

UPF、SNSSAI 与前面对应

AUSF

没有loopback地址，只需要与NRF进行对接。

AUSF 公共配置    ：

• SUPI ： 移动国家码+网络号

UDM

签约用户管理

与3X 的对应

PCF

策略配置

条件值 ，直接1 。 （并非必须1）

无线侧

注意N2接口不仅有SCTP，还需要配路由，因为数据和信令都有。

承载网

OTN

OTU

光转发单板：提供客户侧光模块、交换机、路由器等，对数据进行转发处理；对数据进行封装并在线路侧发送符合光路规则的数据。

OMU

主要将业务单板转发的光复用在一起。

ODU

解复用

OBA

功率放大。在转发之前需要对光信号进行一次功率的放大。

OPA

在解复用前先进行一次前置放大。

步骤

SPN---OTU--OMU--OBA（传输放大）---ODF（发送）

ODF（接收）--OPA（前置放大）-- ODU（光分拨 ，IN口） --  OMU（成对的另一端）

承载网--核心网：SPN--ODF

基础业务

站点选址

室外铁塔一般部署在郊区、农村等空旷的区域，管塔多部署在工厂厂房密集的区域，楼顶铁塔、楼顶管塔多用于密集城区场景，美化树则用于高档住宅小区；

通过调整机械下倾角来控制远近的效果。

建安:

第一个铁塔是建安B，第二个铁塔是建安C;

数据速度

APN管理/profile管理

如果要做速率指标的话，注意加的时候哪些是新加的，可以改的。

手机收发天线数

同频小区的干扰 三个小区之间的功率干扰

RB数

增强双连接

NSA模式下的城市必须配置增强双连接功能，SA可以不用配置

DU切片地址

一般与DU在同一个网段

ITBBU

配上所有信道、RSRP测量（上报类型：SSB RSRP）、小区波束、NR重选

重选

• S准则 【小区选择-启测】

测量的RSRP【SSB RSRP】 - （小区选择所需的最小RSRP接收水平+电平偏移） >0

• S准则【重选测量】

测量的RSRP【SSB RSRP】 - （小区选择所需的最小RSRP接收水平+电平偏移）< 同频测量的RSRP判决门限

• R准则【重选启动】

R（目标小区） = 目标小区测量值 - 目标小区 小区选择所需最小接收电平偏移

R（服务小区） = 服务小区测量值 + 服务小区重选迟滞

重选规则：R（目标小区） > R（服务小区）

• 重选迟滞一般为2 ，迟滞是正值，表示基站会挽留；

切换

关联内容：CUCP--覆盖切换、邻区配置、邻接关系配置【DU标识-目标小区标识】

• A3

• 要配ITBBU 的邻区配置和邻接关系配置

• NR邻接小区： DU标识-目标小区的标识

漫游
