UG编程必学技巧-内R刀加工，学会这招效率翻倍

今天我给大家分享一个内R刀的加工方法。

通常我们在加工这一类的产品，

有这种内R的的时候，（关于这个知识点我有录制完整视频教程，私信我免费领取）

我们会选择高效的加工方式，

就会使用那样的刀的加工。

如果说我们直接用这个曲面，

也就是我们的球去去面的话，

那么这个时间非常长。

那这个内容的的成型刀如何来加工呢？

接接下来我们教大家方法。

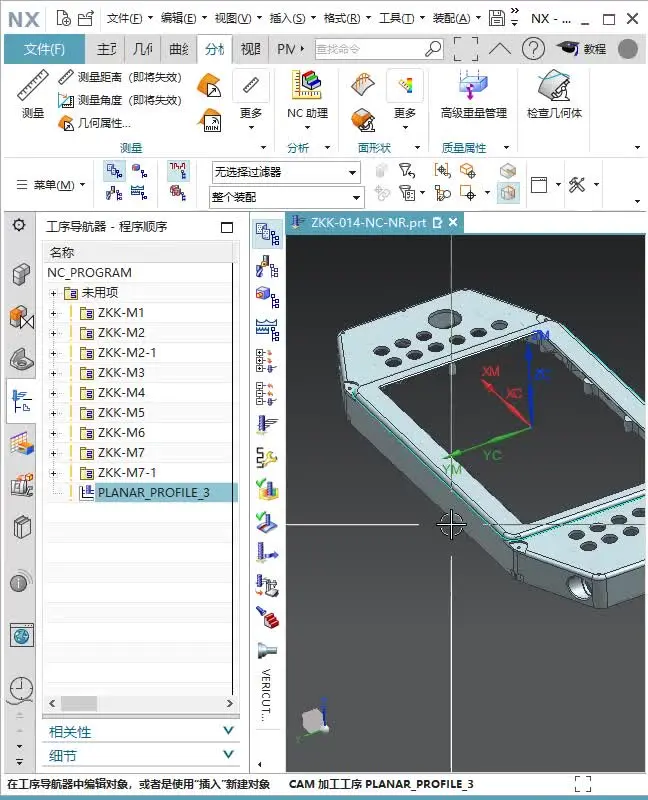

首先呢我们先来插入一个工序，

我教会大家如何来编写这种刀路。

那么这里面我们插入工序里面来，

然后呢，

我们记住一定要选择平面轮廓起的这个工序。

因为只有这个工具才能够进行选择，

我们的成型刀其他东西都选择不了。

好，

先操作进来了，进来之后呢，

那么我们首先可以把这个边界先给指定。

那么现在我们要指定一下边界，

那这里面呢我们直接选择线的方式来指定好这个位置呢，

我们直接选择一下我们下面这个边界。当然这个边界呢大家注意啊，我选的时候呢是选择了下面这个边界，你也可以选择R上上面这个边界，因为它有两个嘛，那我们可以选择这两个，这个没问题。那我现在呢是选择一周圈，当然我没有选择相连的这个曲线啊。你如果选择相切曲线，只要点一次，他就可以把周圈全部选中。那么这个上面这个边界和下面这条边界，这都是可以的.  好选择了。下面这个边界，等一下我们在选择取动点的时候，它的边界就不一样。好，现在我们确定一下，然后呢，我们再来建立这个刀具，

这个刀具如何来进行建立。那首先我们先量取一下这个R的角，在这里面我们可以通过几何属性来分析一下。然后我们来呃这个看一下这个R角多大啊，这个R角呢是L三的那也就是说我们这个那样的高的R角也是要L3的，刚好刚好跟它进行匹配。好，怎么做呢？好，现在我们呢来看一下这个内二刀的规格。我们这个内二刀的规格呢它非常的简单。那么我们要找到L三的这个量的刀，那我们这前面就会有个先端的这个直径。这个先端直径呢它是两个毫米。好，然后它的柄径是8毫米，那我们是用到8个毫米的刀，L3的内耳角，那中间有两个毫米的这个平台。好，这个如何来设置这个那那样的刀呢？那接下来我们教会到方法。首先呢我们先来进行通过工具里面来新建，然后再来选择类L刀。好，这个地方你命名呢可以命名为D8啊，内L3。

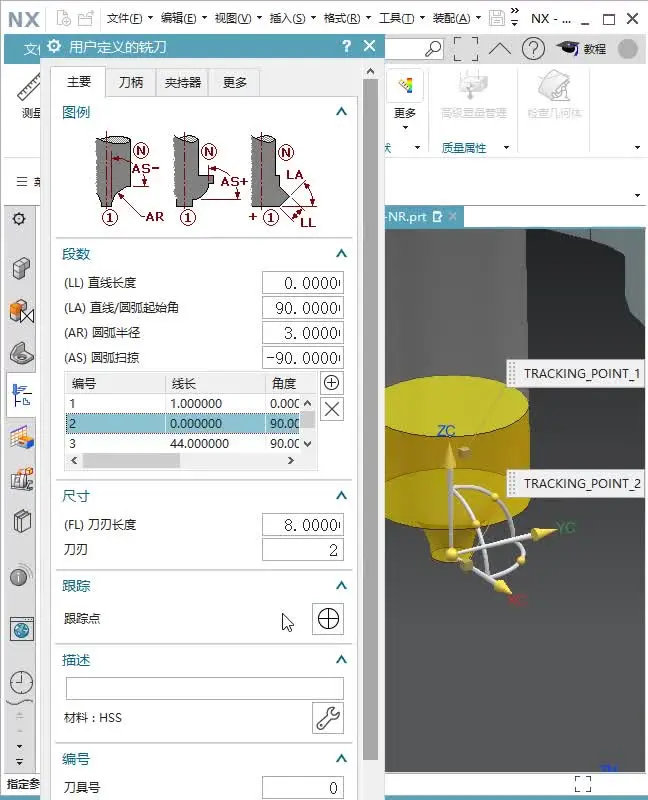

好，然后呢接下来我们再来看到这个创建刀具的对话框里面，我们会发现这个料耳刀呢好像创建的比较困难。因为我们在进行做的过程当中，你会发现这个上面数值很难去看。其实这个也非常简单。那么首先我们先看编号一，

这个编号一呢它属于就是设置我们这个前面的先端直径的。但是你要注意这个是半径。那么前面我们看到了这个线段直径是2，那么它的半径就是一好，你设定为一就可以了。那么它先端这一部分，它就是两高米，然后再来设定我们这个R的角。这个R的角呢就是第二项，第二项拿了的呢我们是阿了几R了3。那么我们把这个R3设定上去，设定上去之后，那么上面它会自然的帮我们设定成8毫米..为什么？因为我们这两边是233，那么加上中间的2毫米直径，再加上旁边的3，那不就是8毫米嘛。所以呢这个非常简单，只要你把这两项设定好就可以了。设定好之后呢，那么注意这个地方还有一个跟踪点。这个跟踪点呢我们要把它设定好，那点开它。那这里面呢我们要注意它有两个，一个是我们前面上面这一段的，一个是最底下这一段的。那么我们上面这一段直径是多少？那上面这一端的直径它是8毫米。

好，你设定为8，然后距离这个距离呢就是我们上面离底下这个距离，这个距离是23的那我们就是距离是三。好，那么这个点它就会在我们的R角角的顶部的位置。那底部的位置呢？好，现在我们的这个线端直径是多少？那是两高米对吧？好，我们就设定为直径为二就可以了，那距离为零。好，它的这个跟踪点就没有错误。注意这个跟踪点一定不能错误。如果说你跟踪点跟踪点错了，那么你这个阿罗角所加工的位置就不正确。好，确定一下，这样设定好了，我们再确定出来，我们的澄清刀就建立好了。好，建立好了之后呢，那接下来我们来生成一下这种导轨，我们会发现这个道路是过切的。为什么是过切的呢？咱们来看一下这个驱动点的位置，我们可以把这个确认打开，然后你可以看一下我们在这个上面呢，它的跟踪点是在这个上面的。我选择的是这个下面这条线，因为我们边界是选择下面这条线。

如果你边界选择是上面这条线，那你的跟踪点肯定在上面，对吧？好，现在呢我需要怎么做呢？我需要把这个驱动点选择到第二个驱动点，也就是我们最底下一个，那是能到位。那现在我们再来看一下这个道路，那你就可以看到我们这条道路呢，它是可以直接加工我们这个R角，而且没有任何的偏差。好，那么这就是我们R角的加工方式。那其他参数呢我们可以按照常规参数来进行设定。那比方说在我们其他参数里面，我们直接的把余量哎可以控制。那么公差值呢这里呢我们最好设定一个收获的，一个是以内其他参数可以不设定，再把飞机来动呢，我也进行改一改。那么这里面呢我们直接选择到与开关相同，并且呢这里面我们就用到了它的这个半径值。好，我们高出一点点。那么这个起点转点，我建议大家使用的拐角点进行来做，这样会更好一些。那其实他说我们不用进行设定，我们来生成导轨，那这样呢它就可以从我们的拐角这个位置来进行加工了。那这就是我们R楼角的这个加工方法，你学会了吗？
