斯菲尔防火门监控系统案例
一.概述
防火门在我们的工作和生活当中，非常的常见了。特别是我们工作场所，通往楼道或者步梯的通道，都会安装防火门。有效防火门，能够大大减少因突发火灾时，增加逃生时间，防止各通道和起火源之间烟雾的扩散，从而增加更多的逃生时间。特别多说一句，火灾中更多的致死可能不是烧死，而是因为烟气等有毒气体，熏伤窒息等所致。所以，安装防火门在遇到火灾危险的时候，就能够有效的保护个人的安全。那你可能要问了，在遇到火灾的时候，防火门是怎么有效的防火的呢？防火门监控系统是什么工作的?
防火门是建筑内防火分区、防火间隔的重要组成部分。可有效的阻止火势蔓延、烟气扩散；同时又是人员安全疏散、消防员扑救火灾的必经关口。防火门的开启与关闭在人员疏散中起到至关重要的作用。
斯菲尔电气有限公司的防火门监控系统参照国标《GB50016-2014》、《GB50016-2013》、《GB29364-2012》,可广泛应用于住宅、工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼、体育及娱乐场所等各种人员密集地方的防火门监控。
二.防火门监控系统的组成
三.产品介绍

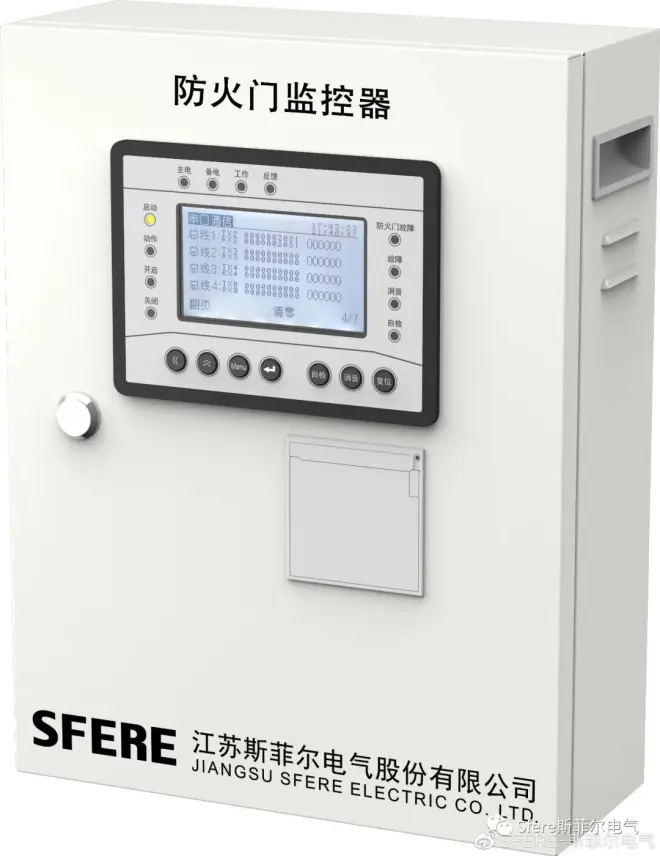

SCK980防火门监控器

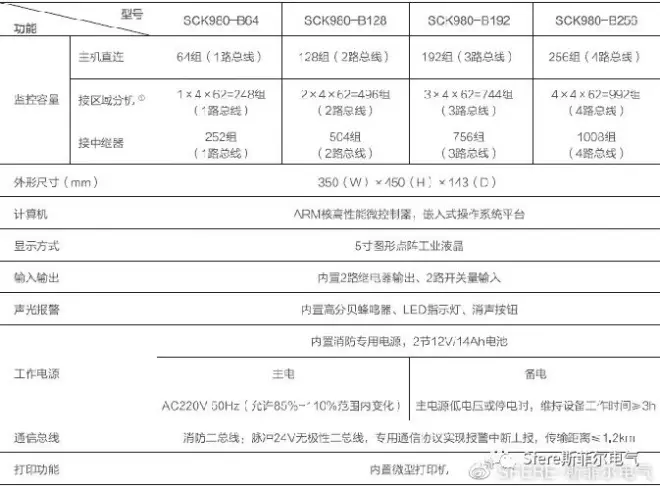

SCK980-B64/128/192/256，不是指最大容量为64,128,192,256。可以理解为当所带监控模块全由主机供电时的最大容量。当监控模块由别的外接电源供电时，每路总线可连接252个点。
SCK960区域分机
完全满足国家标准GB29364-2012《防火门监控器》要求；
用于大范围监控系统组网，可延长总线通信距离；
1 路下行消防二总线通讯接口，可监控64组常闭防火门（单扇常开门≤32组）；
具备声光故障报警功能，支持消音、自检功能和复位功能；
具备事件记录功能，循环记录最近10000条事件信息，掉电不丢失；
1路继电器输出，支持遥控、报警和跳闸功能；
带1路上行消防二总线通讯接口，可连接SCK980-B监控器；
自带DC24V后备电源，停电可继续工作
SCK950总线中继器
中继器主要用于延长消防二总线的通信距离及提高消防二总线的带载能力。
最大可提高通信距离1200m，供电距离最长500m，最大带载能力3A，可带载64组常闭防火门监控模块、32组单扇常开防火门监控模块、16组双扇常开防火门监控模块。
与监控器以消防二总线相连，采用透传方式，适用于我司任意消防二总线主机。
现场就地取消防电源作为工作电源，灵活构建大容量监控系统；
机身小巧（200×150×120 mm），安装方便。
分体式防火门监控模块
用于显示并控制防火门打开、关闭状态的控制装置
一体式防火门监控模块
用于显示并控制防火门打开、关闭状态的控制装置 ；
只能常闭防火门使用
BS860电动闭门器
能够在收到指令后将处于打开状态的防火门关闭，并将状态信息反馈至防火门监控器的电动装置。

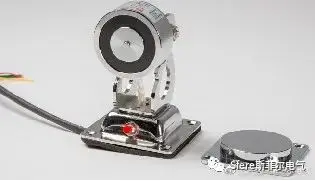

BS800电磁释放器
使常开防火门保持打开状态，在收到指令后释放防火门使其关闭，并将本身的状态信息反馈至监控器的电动装置。
BS910门磁开关
用于监视防火门的开闭状态，并能将其状态信息反馈至防火门监控器的装置。
四.应用案例
上海浦东机场过夜楼项目
上海浦东国际机场三期扩建工程旅客过夜用房及其配套工程、交通配套前期工程正式开工。该工程位于浦东国际机场迎宾大道西侧、T1航站楼的P1停车库南北侧。此项目采用了斯菲尔电气火灾监控系统系列产品。
五.常见问题
1.防火门监控模块的供电问题
常闭防火门监控模块不需要供电，只考虑通讯
常开防火门监控模块需要供电
2.防火门监控模块通讯问题
防火门监控模块采用消防二总线方式通讯，布线方便
3.防火门监控模块的通讯距离 防火门监控模块如果需要主机或者分机供电，供电距离为500m
4.防火门监控模块的兼容性
因为通讯方式的不同，以及监控模块和主机若采用不同厂家，出现问题后容易两家推卸责任，推荐防火门监控模块和主机采用同一厂家
5.防火门监控系统需要的证书
不需要3CF证书，只有型式检验报告。查询网址：http://www.efire.cn/jybg.aspx
