智能液位控制器

设计依据
1、建设单位提供的设计任务及设计要求
2，行业标准
《化工自控设计定》
HG20505、HG20507、HG20512、HG20513-2014;

3、其它有关国家及地方的现行规程、规范及标准

二、设计范围:
消防水池液位显示报警。在消防值班室设消防水池液位显示、报警，当消防水池内液位高于消防液位50mm，或低于消防液位100mm时，发出声光报警信号

三、施工注意事项，
1、消防水池液位报警盘安装在生产控制楼的消防值班室内。
2、接线前请仔细核对产品和产品说明书，确认无误后方可进行接线。接线时按照产品说明书进行，要求正确接线、接地。

3、穿线钢管在与电力电缆、通讯电缆平行敷设时，距离要大于0.1m ，在与油管、水管道平行敷设时，距离要大于1.0m:在与水管、工艺管路、电力电缆、通讯电缆交又敷设时，距离要大于0.25m。

4、消防水池液位报警盘安装在生产控制楼的消防值班室内，电缆敷设方向见外网图5、本设计未给出电缆及穿线钢管数量，施工时以实际测量为准
施工中如有问题，按国家现行有关规范、规程执行，或与设计院协商解决，

自控设备汇总表

型号及规格

消防水池显示报警

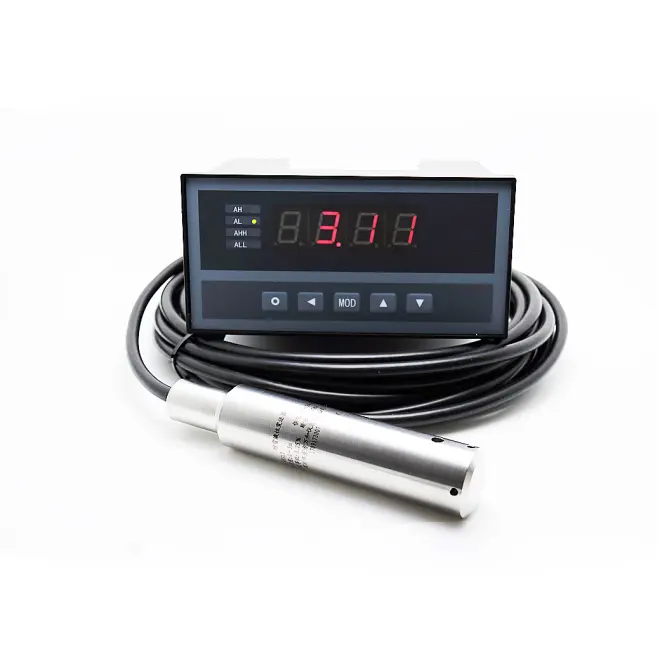

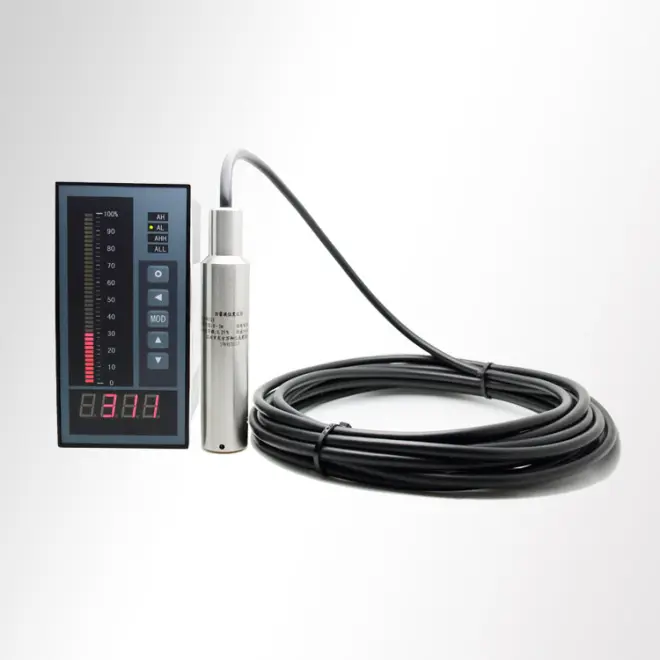

防雷型311液位变送器

测量范围：0~10mH2O

变送输出:4~20mA，二线制

探头材料，316L不锈钢1Cr18NigTi
导气电缆材料·：聚氨酯钢丝导气电缆

精度等级:0.25%F.S，

配套智能311数字液位显示控制仪

输出类型:4~20mADC

第一报警方式，上限控制/报警
第二报警方式，下限控制/报警
