如何确定组态王与多功能RTU的通信方式
钡铼技术多功能RTU S475（Remote Terminal Unit）是一种工业自动化领域中常用的远程终端设备，主要用于实现对现场设备的远程控制和监测。而组态王是一种常用的工业自动化组态软件，可以用于实现对现场设备的监控和 控制。
钡铼技术RTU，DTU通过GPRS接入组态软件
以475为例：
1、S475配置软件主要的参数配置（与组态王的参数配置相同）
设备ID即Modbus地址(1-255) 使用DTU时，为下485接口上的设备地址。
通讯协议（包括Modbus TCP及RTU）
服务器IP及端口
服务器IP及端口需要填写组态王所在电脑的IP及端口
注：当前接入组态王的模式不需要注册包及心跳包等。
2、 组态王通讯设置
根据电脑的操作系统的分为两种接入方式；
2.1 32位系统（win7，,10）
第一步，点击“新建”根据提示创建新工程；
编辑切换为居中
若已拥有工程可忽略此步骤。

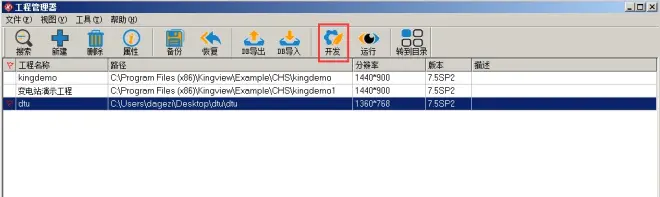

第二步，选中需要添加DTU的工程，点击开发进入主界面
编辑切换为居中
2）创建I/O设备

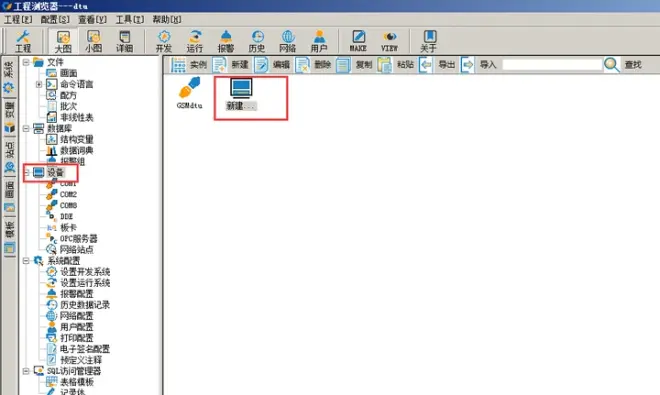

第一步，点击左侧的“设备”，然后双击右侧的“新建”
编辑切换为居中

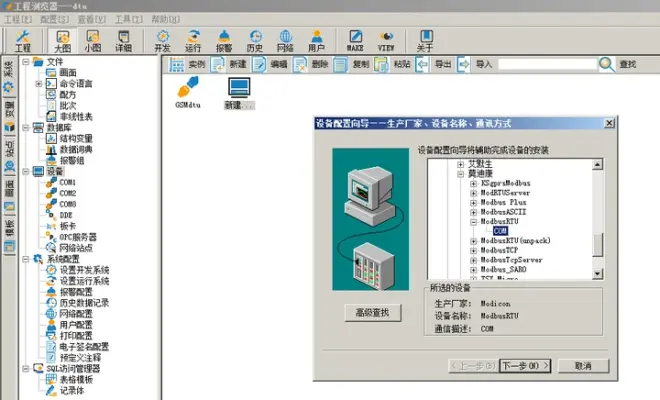

第二步，在弹出的对话框选择，设备驱动—>PLC—>莫迪康—>ModbusRTU—>COM,根据配置软件选择的协议选期期，这里以此为例，然后点击“下一步”。
编辑切换为居中
第三步，根据需要更改名称，然后点击“下一步”。
编辑

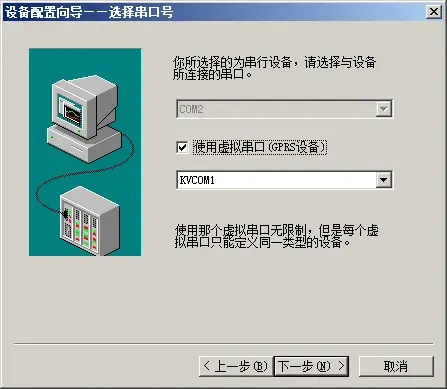

第四步，把使用虚拟串口打勾(GPRS设备)，根据需要选择要生成虚拟口，这里以选择KVCOM1为例，然后点击“下一步”
编辑
第五步，在对话框中按如下设置
设备选择：多端口Server
配置DTU设备标识信息：WellinControl:XXXX（服务器端口号，与配置软件相同）
设备端口：可默认。 点击“下一步”
编辑
第六步，Modbus的从机地址，与配置软件相同，这里以1为例，点击“下一步“
编辑
第七步，其余默认即可，直到完成添加。回到主界面，可以看到生成了刚刚建立的设备
编辑切换为居中
第八步，添加数据变量。
在左侧选择数据词典，点击新建变量
编辑切换为居中
根据S475说明书添加变量
变量名可自定义
变量类型根据说明书上的类型添加
最大值与最小值可将原始最大值，最小值进行映射处理
添加设备为刚才第三步的设备名称
寄存器类型: 寄存器第一位为寄存器类型。0为保持线圈型（DO）
1为输入线圈型（DIN）
3为输入寄存器（AIN）
4为保持寄存器（AO）
寄存器第二位及以后为寄存器地址。（应设备使用为PLC地址，故所有地 址需要偏置1，同2.0云平台）
数据类型需根据S475说明书的I/O点数据类型选择。
编辑
2.2 64位系统（win7，10，XP）
添加步骤与32位操作相同，添加选项不同。
第一步，点击“新建”根据提示创建新工程；
编辑切换为居中
若已拥有工程可忽略此步骤。
第二步，选中需要添加DTU的工程，点击开发进入主界面
编辑切换为居中
2）创建I/O设备
第一步，点击左侧的“设备”，然后双击右侧的“新建”
编辑切换为居中
第二步，在弹出的对话框选择，设备驱动—>PLC—>莫迪康—>KSgprsModbus—>COM,然后点击“下一步”。
编辑切换为居中
第三步，根据需要更改名称，然后点击“下一步”。
编辑
第四步，选择任意串口，不需要使用虚拟串口。
编辑
第五步，Modbus的从机地址，与配置软件相同，这里以1为例，点击“下一步“
编辑
第六步，其余默认即可，直到完成添加。回到主界面，可以看到生成了刚刚建立的设备
第七步，添加变量（与32位操作系统相同）
2.3 GPRS驱动安装及数据监控
双击以上图标即可下载，文件包括以下3项
编辑
将Modbus驱动文件中的依赖文件解压到C:\Windows文件下。
在开始菜单中找到组态王的下属软件驱动安装工具
编辑
将Modbus驱动文件中Modbus_DTU.dll安装在组态王的安装目录(默认为C:\Program Files (x86)\Kingview。)，点击安装即可。
编辑
将GPRS工具中的文件解压到组态王的Driver文件下（默认为C:\Program Files (x86)\Kingview\Driver），复制并替换掉原有文件即可。
若电脑为32位操作系统。这时在Driver文件夹打开KxDriverForGPRS.exe文件即可监控到GPRS之间的通讯。
编辑切换为居中
若电脑为64位操作系统，则打开Driver文件夹下的KxConfigGPRS.exe，
IOServerID默认即可；
COM口为添加设备时选择的COM口；
端口输入默认即可；
标识输入为：WellinControl:XXXX（服务器端口号，与配置软件相同）
DTU厂家选择：多端口Server
选择保存。
然后点击启动服务即可打开KxDriverForGPRS.exe。
即可对GPRS的数据进行监控。
编辑切换为居中
