BA系列交流电流传感器 广泛用于工业自动化领域

安科瑞 时丽花

BA系列交流电流传感器。BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流和线性补偿技术，将其隔离变换为标准的直流信号输出。24 伏或 12 伏安全电压供电，可广泛用于工业自动化领域。

BA系列交流电流传感器。BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流和线性补偿技术，将其隔离变换为标准的直流信号输出。24 伏或 12 伏安全电压供电，可广泛用于工业自动化领域。BA50L为变流剩余电流互感器主要检测用电系统的漏电流，能随时掌握电气线路和设备的情况，防止因漏电而发生的火灾等事故。

二、型号说明

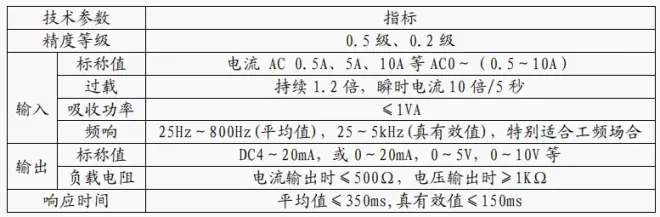

三、技术参数

四、产品规格

4.1 BA05-AI 交流电流传感器

BA05-AI/I(V) 单相交流电流传感器(平均值法测量)

BA05-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

4.2 BA10-AI 交流电流传感器

BA10-AI/I(V) 单相交流电流传感器(平均值法测量)

BA10-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

4.3 BA20-AI 交流电流传感器

BA20-AI/I(V) 交流电流传感器(平均值法测量)

BA20-AI/I(V)-T 交流电流传感器(真有效值法测量)

4.4 BA50-AI 交流电流传感器

BA50-AI/I(V) 单相交流电流传感器(平均值法测量)

BA50-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

五、外形安装

外形尺寸

BA05

BA10

BA20

BA50

接线方式

1 —— + 电源正极（注意电源正极与地不可接反）

2 —— - 电源地

3 —— G（电流输出负极,可与电源共地）

4 —— IDC(电流输出正极)，VDC(电压输出正极)

安装示意

导轨安装

选择适合的地方安装标准 DIN35mm 导轨，将 BA 传感器安装到导轨上即可；

螺丝固定安装

在柜体底板上，选择适合的地方开两个与所安装传感器固定孔位置相对应的螺纹孔； 将传感器放置后安装定位螺钉（顺时针）。
