作者 Christian Ankerstjerne - 最后修改 2023-01-30

瞄具十字线功能

炮弹 弹丸下落

由于地球引力嘛，你发射的炮弹肯定会落向地面。这个下降主要取决于炮弹的飞行时间。目标离得越远，炮弹的速度会越慢，它砸向地面的可能性就越大。这也称为掉落。

平射武器，例如坦克炮（kwk）和反坦克炮（pak），通常具有相对较高的炮弹初速 对于使用动能穿透目标装甲的传统反坦克弹药来说尤其如此。这使得他们的外壳相对较小。然而与此同时，他们的目标也相对较小，而且经常以相当快的速度移动。这意味着即使范围内的微小差异也会产生重大影响。

除了传统的反坦克弹药外，坦克炮和反坦克炮还经常使用高爆炮弹对付轻装甲软目标。在WW2期间，还引入了破甲 (HEAT) 。这些弹药类型的效果不依赖于炮弹的速度。事实上，它们通常会在较低的初速下表现得更好，这在引入 HEAT 弹药时给德国反坦克炮手带来了一些问题。

由于这些原因，准确的距离估计对于击中目标非常重要。为实现这一目标，火炮瞄准具旨在更轻松地估计目标范围。

Strich (mil) measurements

第二次世界大战期间的德国军队使用今天北约也使用的 “mil”（德语，Strich）系统。这使炮手能够快速进行心理计算以估计目标范围和大小。

在这个系统中，一个以炮为中心的假想圆被分为 6400 个部分，是不是似曾相识。

没错！看过虎式手册都有印象

手册第66页，装填手把蛋糕等分成6400个小扇形，然后大方地分给师里的每一个人。人们发现每块蛋糕有1000m长，而末端的宽度长达1m。Elvira本想寄个半径2000m的蛋糕，分好以后每块末端宽2m。

如果蛋糕半径1km，那么每块宽度是1m，如果半径2km，那么每块宽度是2m，半径800m，那宽度就是0.8m。宽度=半径/1000

如果要表示4个密位，就是4块这样的蛋糕并在一块。

好 回归正题

使用该系统可得出以下等式：

只要知道三个值中的两个，就可以计算出第三个。最常需要的值是距离，可以计算为：

举个例子，如果已知坦克宽 6.7 米，经测量为 12 密位，则距离约为 6.7 × 1000 / 12 ≈ 558 米。这种方法当然需要炮手大致了解潜在目标的实际大小，例如坦克、卡车和汽车，以便将它们与以密耳为单位的大小进行比较。

应当注意，这是一个近似值。一公里处一密位的更准确宽度是 0.982 米。这是因为半径为一公里的圆，其直径为 2 × 1000 × π ≈ 6283 米，即 6400 / 6283 ≈ 0.982。因为是脑算出来的，一密位=一米比较直观，6400比较容易平分。同时，由于这些计算是近似，因此近似值中小于 2% 的余量不会显着影响结果。

范围估计

德国十字线旨在帮助炮手估计目标的宽度（以密位为单位）。大多数标线都有许多具有特定密位尺寸的三角形，可用于估计目标的宽度和高度。

具有密位测量值的标线示例。大三角形是主钉 (Hauptstachel)，六个较小的三角形是子钉 (Nebenstachel)。一些十字线在尖峰之间也有细分笔画（Zwischenstrich）。不同的瞄准具具体测量值不同。

测量到目标距离的示例：已知目标有 6.7 米宽，而在瞄准具中，目标有 8 密位宽。因此，该距离约为 6.7 × 1000 / 8 ≈ 837 米。

调整目标速度

如果目标在移动，炮手还必须考虑目标的速度。为了帮助炮手，每门火炮的手册都附有指定每种弹药的信息。如果目标移动的角度不垂直于火炮的方向，手册可能还会包含有关如何进一步调整导程的信息。

瞄准

估计射程后，炮手会调整火炮的射程，并使用大三角主钉（Hauptstachel）的顶部瞄准。范围设置通常按间隔进行，并设置为大于估计范围的第一个设置。为了进一步帮助炮手，一些十字线在十字线边缘周围有一个射程，带有一个移动标记，可以直接指示枪的当前射程设置。这允许炮手在跟踪目标时设置距离刻度盘。

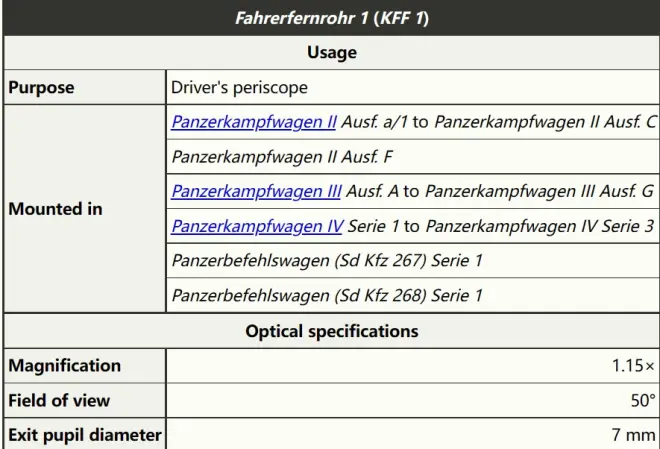

Fahrerfernrohr 1 (KFF 1)

驾驶员潜望镜

Zielfernrohr 3 × 8°

3×8°瞄镜是一种通用的反坦克炮瞄准具，可以与多种瞄准装置一起使用。当与 7.5 cm Pak 40 一起使用时，可以使用两种不同的瞄准装置：Pak 38 具有机械导程控制和 ±10 密位的光学指示器，而 Pak 38A 没有机械导程控制并且具有 ±10 密位的光学指示器±24 密位。

3 × 8° 步枪瞄准镜和 3 × 8°/II 步枪瞄准镜的图像。在第一个变体中，每个尖峰点之间的距离为 10 密位。在第二个变体中，每个尖峰之间的距离为 8 密位。
