概述

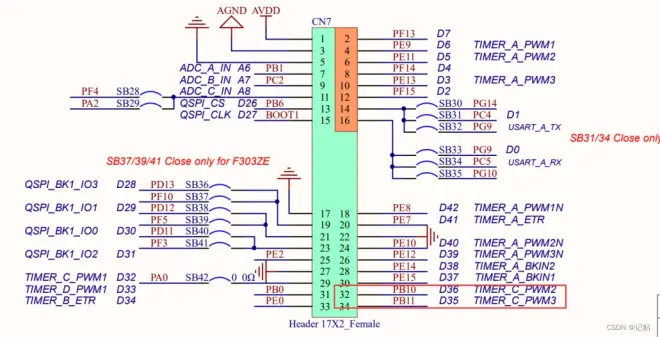

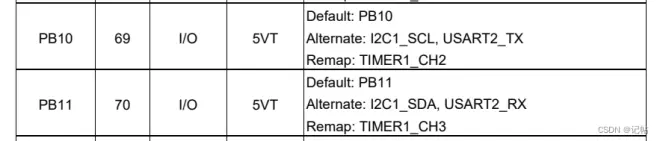

本章配置GD32F303使用IIC进行驱动SSD1306的12864OLED。 查阅手册可以得知，PB10、PB11为I2C的接口。 需要GD样片的可以加群申请：615061293 。

视频教学

https://www.bilibili.com/video/BV1od4y1u7t7/

csdn课程

课程更加详细。 https://download.csdn.net/course/detail/37144

样品申请

https://www.wjx.top/vm/wFGhGPF.aspx#

参考文档

GD官方文档GD32F30x_Firmware_Library_V2.1.4下面IIC的Master_transmitter&slave_receiver

时钟使能

初始化IO

IIC初始化

配置IIC接口

修改IIC发送代码

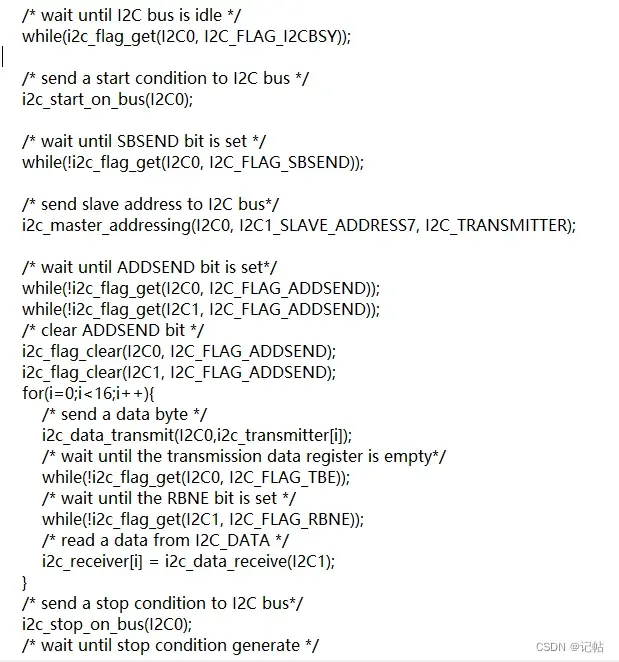

将Master_transmitter&slave_receiver的IIC发送代码进行修改

OLED

查看文档可以知道地址为b0111100或者b0111101，当R/W位置写0的时候，才能进行写的操作，那么地址默认为0x78(b01111000)或者0x7A(b01111010)

参考程序

这里使用0.96OLED显示屏_STM32F103C8_IIC_V1.0来进行移植

 查看工程可以知道主要是有3个文件来进行OLED的驱动，移入OLE.h .c 、oledfont.h 、 bmp.h 移入文件之后要注意导入C文件。

 记得添加路径。

 删除没有用的头文件 删除sys.h文件

 删除delay.h文件

可以查看stdint.h

 在oled.h中添加u8 u32定义 也可以直接修改

 先把oled.h添加主程序中。

查看oled.h，可以看到IIC定义，同时也是模拟IIC，可以注释掉

 查看oled.c，可以看到是模拟iic，这些都可以注释不要，我们使用的是iIC，不是模拟。

 将IIC写放入oled.c中。 记得导入#include "gd32f30x_i2c.h"头文件

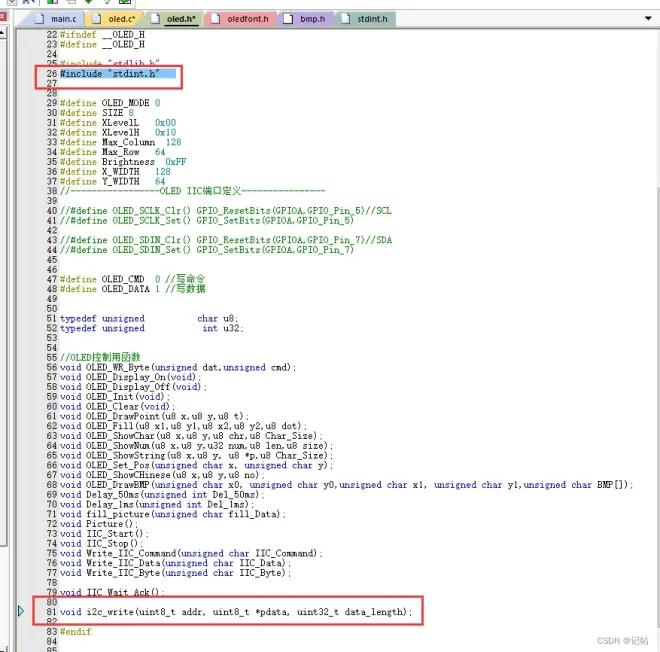

记得在oled.h中申明 要使用uint8和uint32，导入头文件#include "stdint.h"

 IIC写一个字节可以修改为如下所示。

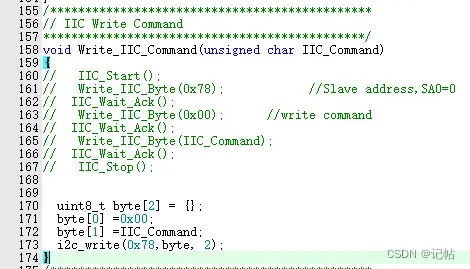

IIC写指令 向0x78设备写命令0x00的IIC_Command指令。

IIC写数据 向0x78设备写数据0x40的IIC_Data指令。

在oled.c中，OLED_Init初始化可以注释掉gpio初始化

在oled.c中，OLED_Init初始化中有个延时800ms。 导入

#include "systick.h" 可以使用delay_1ms(800);

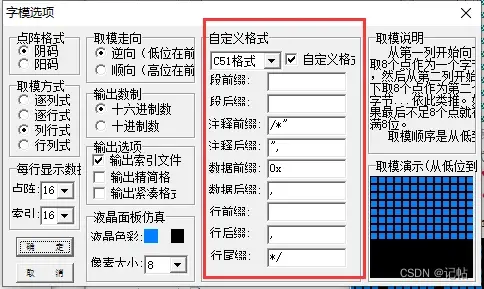

取模

在oledfont.h中放入字库

在main.c中添加显示

字体大小只有2个

显示字符


 图片放在bmp.h中。

显示图片

OLED.C

OLED.h

OLEDFONT.H
