萨科微BAT54A超高速肖特基二极管有哪些典型应用？

肖特基二极管是一种金属半导体二极管，萨科微BAT54A是一种采用SOT-23标准小体积封装的肖特基二极管，该器件配备了用于 ESD 和瞬态保护的 PN 连接保护/保护环。BAT54A是一个三端二极管，具有一个阳极和两个阴极。

1. BAT54A特点：

·稳定性强：BAT54A具有较高的稳定性和可靠性，能够在不同工作条件下提供稳定的性能。这使得它非常适合需要长期运行和稳定输出的应用。

·低功耗：其漏电流小，BAT54A在工作时能够减少能源消耗，从而实现低功耗的设计。这在对能效要求较高的应用中尤为重要。

·压力保护：BAT54A具备压力保护功能，能够有效防止电路中的高峰电压对其他元件造成损害。它可以在电路中充当瞬态保护装置，提供可靠的保护。

·低正向电压降：BAT54A的正向压降仅为1V @ 100mA。在正向工作时，BAT54A能够减少电压降，减小能源消耗并提供更稳定的电路性能。

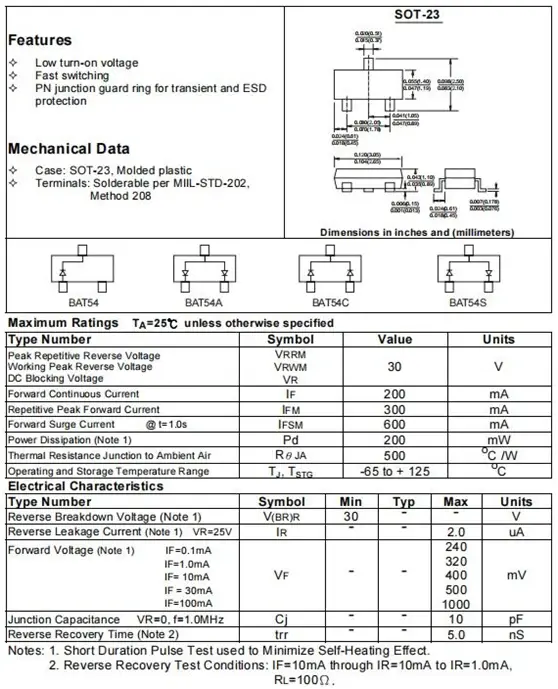

2. BAT54A参数：

·二极管配置：1对共阳极

·直流反向耐压（Vr）：30V

·平均整流电流（Io）：200mA

·正向压降（Vf）：1V @ 100mA

·反向电流（Ir）：2μA @ 25V

3. BAT54A典型应用：

·反向极性保护：由于BAT54A具备良好的反向电流特性，它可以用于反向极性保护电路中，有效防止反向电压对电路造成损害。

·低压整流：BAT54A的低正向压降和漏电流小的特点，使得它适用于低压整流电路，提供高效稳定的整流功能。

·DC-DC转换功率管理应用：BAT54A能够在DC-DC转换器中提供稳定的电源管理功能，帮助实现高效的功率转换。

总结：BAT54A作为一种低功耗、超高速的肖特基二极管，具备稳定性强、可靠性高、漏电流小和低正向电压降的特点。它适用于反向极性保护、低压整流以及DC-DC转换功率管理等多种应用场景。通过BAT54A的出色性能表现，可以提高电路的效率，保护其他元件免受高峰电压的影响，实现稳定可靠的电路运行。在如今追求低功耗和高效能的电子器件中，萨科微BAT54A无疑是一种理想的选择。
