瑞芯微RK3568核心板-4G联网测试

🌈引言
RK3568是瑞芯微针对AIOT和工业市场推出的一款高性能、低功耗、功能丰富的应用处理器。它采用了四核ARM架构64位Cortex-A55处理器,主频高达2.0GHz,集成瑞芯微自研1TOPS算力NPU, 同时集成Mali-G52 2EE GPU,支持4K@60fps H.265/H.264/VP9解码和1080P@60fps H.265/H.264编码。
🌈教程
本文示例评估板为万象奥科HD-RK3568-IOT评估套件(HD-RK3568-IOT底板基于HD-RK3568-CORE 工业级核心板设计(双网口、双CAN、5路串口),接口丰富,适用于工业现场应用需求,亦方便用户评估核心板及CPU的性能。适用于工业自动化控制、人机界面、中小型医疗分析器、电力等多种行业应用),所用4G模块为移远EC20,如下图所示。

1.在SIM卡槽内插入SIM卡(请勿带电操作),硬件正确配置后上电启动。

2.查看接入4G模块后硬件是否正常
在命令行下执行ls /dev/ttyUSB*下是否有4G模块加载后的设备节点,若有以下节点表示设备加载正常。

3.查询完成后在/home/4g目录下,有该模块的一些配置、命令及拨号脚本。不同的通信运营商有不同的APN,在执行4g.sh拨号脚本前,需要修改配置文件cmnet_chat。以中国联通为例,修改如下所示。

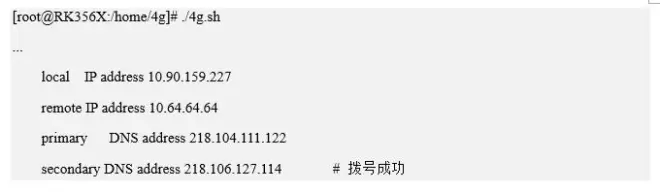

4.修改完成后,执行4g.sh进行ppp拨号

5.查看4g网络节点,可以看到节点IP地址为10.90.159.227

6.由于系统中可能存在多个路由,测试4G模块是需要设置改模块为默认路由

7.测试网络

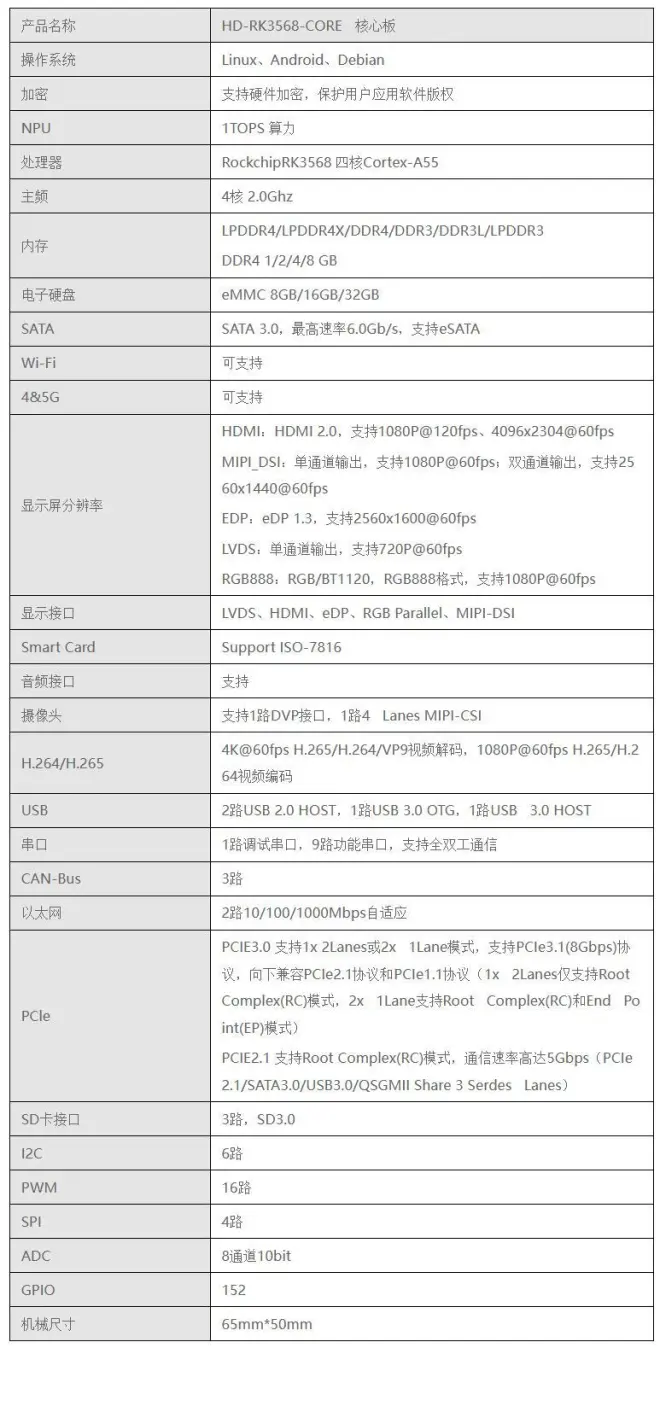

🌈万象奥科HD-RK3568-CORE核心板参数
