一、踏勘、选点和埋设标志

1、 踏勘

了解测区范围,地形及控制点情况,以便确定导线的形式和布置方案 。

2、选点

➊原则：①便于导线本身测量；②便于地形测量和测点的引设。

➋注意事项：①为便于测角、相邻导线点间必须通视良好； ②为便于测距，应考虑各种测距方法； ③为便于测地形，导线点应选在地势高、视野开阔的地方； ④导线边大致相同，50m<s<350m； ⑤导线点不易被破坏。<="" font="">

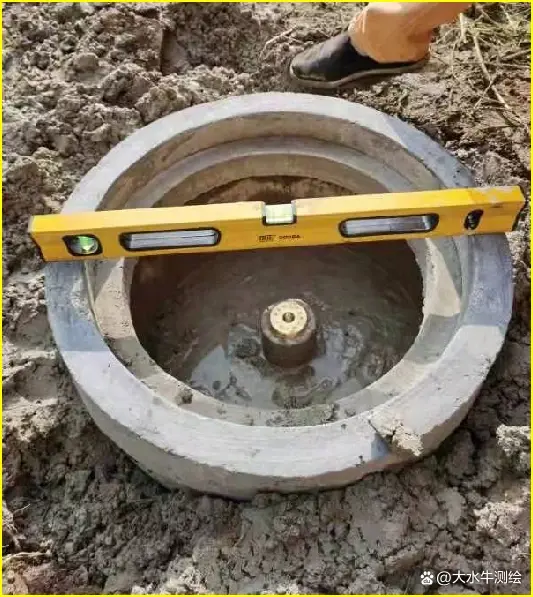

3、埋设标志

埋设标石类型很多，应按控制网种类、等级和埋设地区地表条件选用

4、点之记

在测绘学中记载大地点位情况的资料。分为三角点、导线点、水准点 等点之记。点之记的内容包括点名、等级、所在地、点位略图、实埋标石断面图及委托保管等信息。

二、测角

一般采用全站仪测回法测量，两个以上方向组成的角也可用方向法。测量的时候导线转折角有左角和右角之分。当与高级控制点连测时，需进行连接测量。

三、测距量边

测距有以下几种测距方法：光电测距（测距仪、全站仪）、钢尺量距。现在导线测量测距，都用全站仪在测角度的同时测量距离。 当导线跨越河流或其它障碍时，可采用作辅助点间接求距离法。

(α+β+γ)-180≤60〃时，改正内角,再计算FG边的边长：
