定义命令流

*DIM, abc, ARRAY, 5, 6, 1  >>>>> Abc ( 5, 6, 1 )

*DIM, def, TABLE, 5, 6, 1   >>>>> def ( 5, 6, 1 )

*DIM, hig, CHAR, 3, 6, 1   >>>>> hig ( 3, 6, 1 )

*DIM,AA,,4!ARRAY为缺省类型,维数为4[x1x1]（默认数组类型为ARRAY）

*DIMXYZARRAY12  >>>>> !ARRAY类型数组,维数为12[x1x1]

*DIM,FORCE,TABLE,5  >>>>> !TTABLE类型数组,维数为5[x1x1]

*DIM,CPARR1,CHAR,5   >>>>> !CHAR 类型数组,维数为5[x1x1]

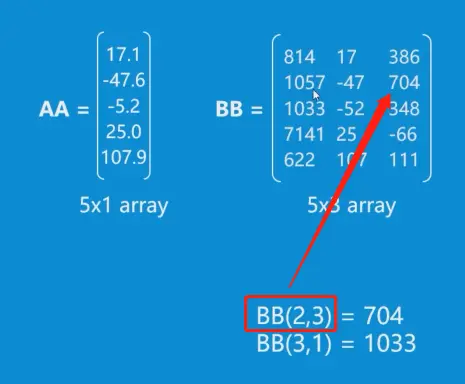

数组参数可以是 1-D,2-D,or 3-D.

·1-D: m行x1列

·2-D: m行x n列

·3-D: m行x n列x k面

1、ARRAY

• 缺省的数值数组类型

• 行列面下标从1开始的连续整数

• 数组元素为整型或实型数

2、TABLE

• 一种特殊的数字数组类型

• 可以实现定义元素间的线性插值

• 每一行、列和面定义数组下标,下标为实数

  第零行、零列、零面必须填充数字

  对定义随时间变化的载荷和类似情况非常有用。

  例如,表FORCE可以表示力随时间的变化关系，第零行表示时间值。

  FORCE(0.4) = 279.9996

  FORCE(6.5) = 560.0

  FORCE(8.9) = 119.25 （由线性插值得到）

3、CHAR

• 字符数组类型

• 元素由不超过8个字符

  行列面下标从1开始的连续整数

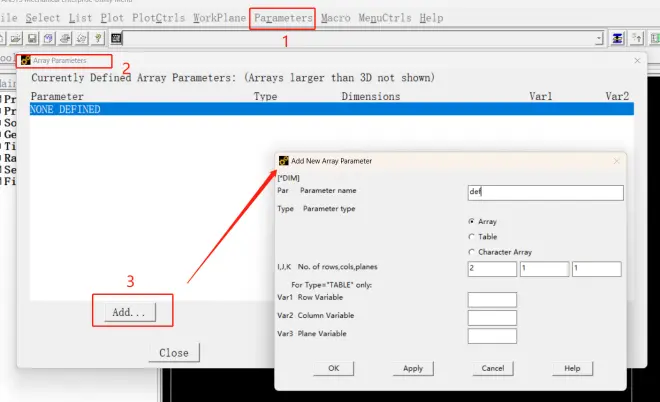

GUI操作

• 1、Parameters


2、选择数据类型，这里选择Table

3、输入数据，Edit

第零行、第零列均可修改
