KD-M1MS系列综合型低压电动机保护器

一、用途

用来测量流经自来水管道饮用水的总量并通过M-BUS总线或485总线传输给二次仪表。

二、特点

内置CPU、存贮芯片和通讯模块，直需在采集水表数据时供电。由光电管读出水表字轮编码，经CPU判断产生数字并由M-BUS总线或485总线输出。

KDLY-50～300为可拆卸螺翼式水表，计数器与下层结构分离。读数永久保持清晰，更换计数器可在不停水情况下即可调换，水表维修不需从管道上拆卸。

三、使用条件

冷水表水温≤30℃  热水表水温 ≤90℃

水压≤1Mpa  水表不能浸入水中

四、信号类型

 KDLY-15～40E    4位光电编码

KDLY-50～300    6位光电编码

五、最大允许误差

1.在从包括最小流量（QI）在内到不包括分界流量（Q2）的低区中的最大允许误差为

±5%。

2.在从包括流量（Q2在内到包括过载流量（Q4）的高区中最大的允许误差：

冷水表为±2%，热水表为±2.5%，

六、安装要求

水表安装必须水平安装，使水表读数字面朝上箭头方向和水流方向相同；水表安装前须冲洗管道；水表必须安装在拆装维修方便周围干燥的环境下，建议安装在专用水表箱；水表前后必须安装阀门。

七、主要技术参数

压力等级：MAP10;压力损失等级:△p63;上游流场敏感度等级：U10；下游流场敏感度等级：D5；气候和机械环境等级：B级；电磁环境等级：E1级；不可测方向流。

说明：最小远传读数口径≤100mm精确到1m2，口径≥125mm为10m2

八、信号接线

 九、电气参数

注:①.通讯距离:≤300m。②.最小储存数据时间:无限制。③.通讯协议按通讯规约:《CJ/T188-2004户用计量仪表数据传输技术条件》或双方约定。④.平时不供电，采集时供电，采集时<100mA(485总线给采集系统供电)。

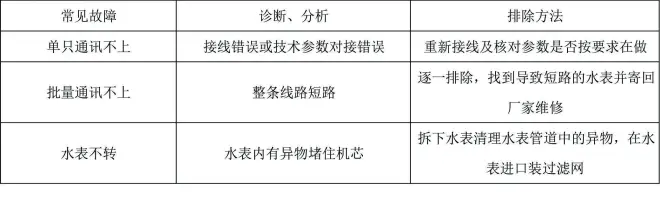

十、故障诊断分析
