接续上半部分来补充没放下的图片拉~~~

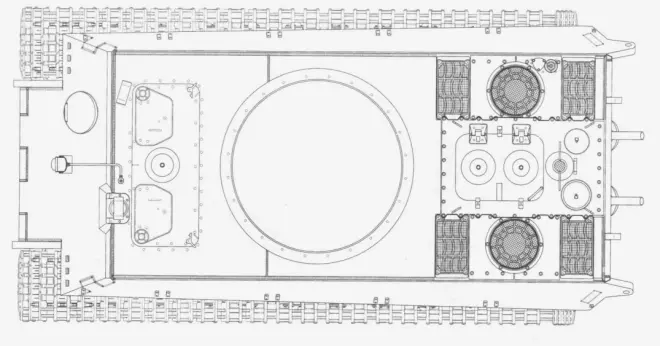

V1原型车的顶部视图与迈巴赫HL 230P30发动机

原型V1。在左侧上图中，可以看到路轮摆臂和所有固定孔。右边的上图显示了已经安装在摆臂上的路轮，以及驱动轮和导向轮。原型上的两个排气管外壳是相同的。在下图是带有裙甲（Schuerzen）的车体视图，同时安装了一条800毫米宽的战斗履带

V1号原型车在上图，可以看到驱动轮、路轮摆臂和裙甲。在左下图中，可以看到路轮和驱动轮，以及处于打开位置的发动机导气管防弹罩。右下图展示了一条800毫米宽的战斗履带

V1号车的底部视图：路轮，驱动轮和导向轮

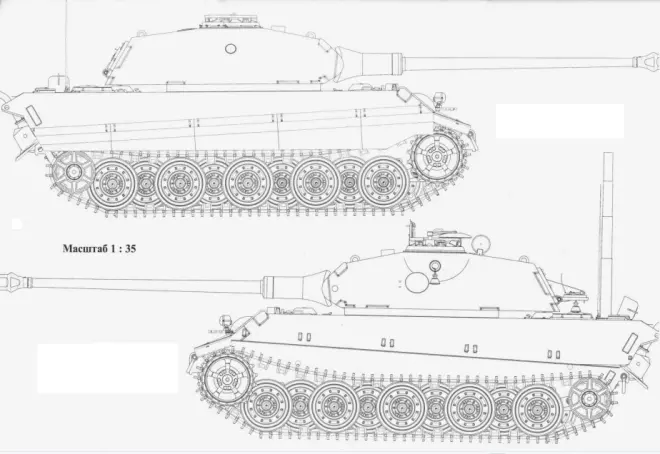

V1号车的左侧视图，此时发动机导气管防弹罩处于关闭状态

V1号车的右侧视图，此时发动机导气管防弹罩处于打开状态

V1号车前视图。左边是一个带有600毫米宽的运输履带(Verladekette)。右边是一个800毫米宽的战斗履带(Gelaendekette)。这种挡泥板只在第一辆原型车上安装的。 V01号坦克配备了TZF 9b/1双目瞄准器。(Turm-Zielfernrohr) 下图展示了安装600mm运输履带和裙甲板的V01号车

V1号车的上部视图，取消了裙甲板。你可以看到履带的边缘离车体有多远，它们的体型有多大

上图为V1号原型车，指挥塔上安装了Fliegerbeschussgeraet 34高射机枪。下图V2号原型车。安装了运输履带。裙甲由五个部分组成，车体上有额外的附件设备

V01号车的炮塔。1.被合上的装填手舱口处于但未闭锁状态；2.处于开放状态的装填手舱口；3.处于关闭并闭锁的装填手舱门；4.被封闭的装填手舱门外部视图；5.装填手舱门的侧剖面图；6.连接舱门的杆（1:17.5）

V01号车的炮塔。1.后舱舱盖处于打开；2.自卫武器射击孔；3.炮塔的后部和后门切割；5.后舱口关闭(从内部看)；6.射击口处于打开状态；7.射击口处于关闭状态视图

这是后续生产型的"虎王"坦克。安装了新的Gg 26/800/300履带与新的9齿驱动轮。排气系统为最终版本。炮管由两段式组成。

序列号为FGST.280030与280040号的两辆坦克，他们都在无线电操作员的潜望镜前的正面装甲上方有一个缺口。坦克左侧装有TZF 9b/1双目瞄准器，右侧装有TZF 9d单眼瞄准器。第二个洞被塞子堵住了。值得注意的是，所有的保时捷炮塔都有两个瞄准镜孔。该坦克配备了两种类型的履带： Gg 24/800/300（驱动轮为18齿）和Gg 26/800/300（驱动轮9齿）

“虎王”生产型的顶部视图（FGST 280040）。在无线电操作员潜望镜的前方正面装甲被切掉一块来增加观察视野。天线底部基座未安装灭火器。

1944年12月，第506重装甲营第2连214号车
