83the Animation Blueprint动画蓝图

Breathing Life into echo

给角色创建动画蓝图

一共是两点

1、我们需要在动画蓝图中获取角色的移动速度

2、我们需要在动画蓝图中设置一个状态机 static machine，状态机里面，通过判断移动速度，设置idle和run两种状态的切换

1、动画蓝图创建和角色数据初始化

新建一个动画蓝图

进入AnimGraph，创建一个状态机state machine，命名为Ground Locomotion

然后我们事件图表中，初始化动画，需要获取角色bp_testCharacter的角色移动信息charactermovement

首先创建事件节点

创建一个类型为BP_TestCharacter的变量

通过“尝试获取pawn拥有者，转换为bp_testCharacter类型，赋值给新建的character变量，

然后从character中获取角色移动组件character movement的信息，并将其结果提升为变量

整体蓝图如下

接着我们通过”事件蓝图更新动画“事件 获取character movement中，移动速度velocity的信息，这里我们只需要获得xy轴上的速度信息

获取XY方向上 向量的长度（也就是速度）

将获得的结果类型提升为变量

整体蓝图如下

然后我们回到状态机这里

双击状态机

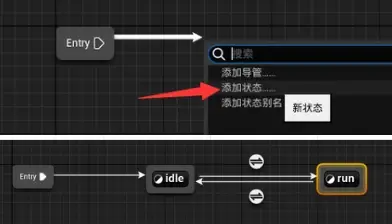

新建两个状态idle 、 run，并关联run至idle的关系

进入idle 和run 添加动画

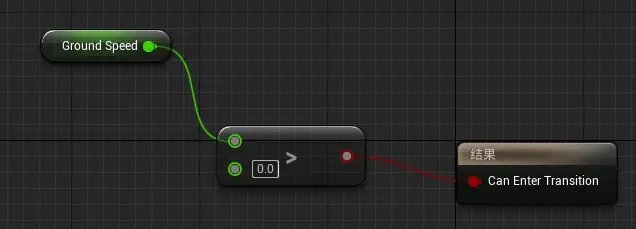

然后进入两个过渡规则，通过GroundSpeed添加判断条件

最后编译保存 执行一下看看结果，角色就能在地图中“跑起来”了

并且在速度为0和不为0的时候有各自的动画表现

84 the anim instanceanim实例

the c++ class for the animation blueprint动画蓝图的c++类

创建一个AnimInstance类

删除原有动画蓝图中的节点和变量

在动画蓝图的类设置里面 修改父类为创建的这个类

并在动画状态机中，替换之前的变量GroundSpeed

85Jumping跳

Creating Action Mappings创建动作映射

蓝图实现：创建一个操作映射

在character蓝图 bp_testCharactor中，输入jump 找到jump的操作事件

并创建一个jump函数

C++实现：

依然需要在项目设置中创建一个操作映射

然后在SetupPlayerInputComponent中绑定jump操作，并使用ACharacter类中的Jump方法

86Jump Animations跳的动画

Adding Jump States添加跳转状态

进入动画蓝图中，在AnimGraph中，断开原来GroundLocomotion的链接

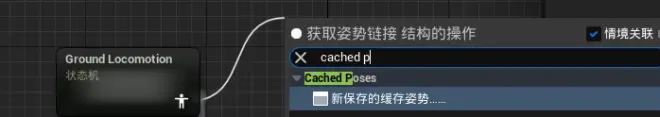

从GroundLocomotion引出cached poses，创建一个状态缓存，命名为GroundLocomotion

然后重新创建一个状态机 MainMachine

进入之后添加节点

用之前C++创建的isFalling判断是否在空中

OnGround->InAir

InAir->Land

Land->OnGround

添加判断语句，获取剩余的跳跃动画时间，如果移动速度大于0，则立刻切换到OnGround状态

这里的循环动画记得在跳跃状态时，需要关掉

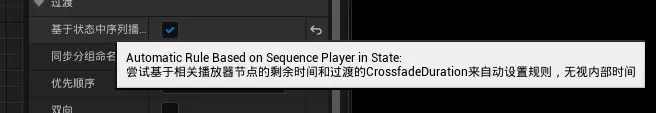

从Land到OnGround的规则属性上，需要勾选这个，这样才能在落地动作完成后，自动过渡到OnGround，否则就会一直播放落地动作

87Inverse Kinematics逆运动学

Fine-Truning our Character's Animations微调我们的角色动画

太难了····

88小结
