DIY工作灯降压双色转模拟调光方案远翔芯片FP7195+FP6195

2023-06-25 10:51 作者:雅欣控制  | 我要投稿

       一款好的工作灯,需具备便捷的调光体验、快速、精准地调节光线亮度、优异的性能和稳定性等特点,满足工程室的工作需求,提供一个更加舒适、有效、安全的工作环境,接下来让我们一起了解FP7195+FP6195双色转模拟调光应用



一.DIY工作灯组件选择

在工程室工作,首要考虑的是工程师在使用过程的安全问题,其次才是充分满足需求、方便实用的特性来帮助工程师保持高效率的工作状态。所以我们的工作灯采用DC直流供电,避免在使用过程中出现人体触电的风险。最终我们工作灯的组件组成如下:

a、ACDC电源适配器:将220V交流市电转为48V直流电;

b、电源板:采用FP7195 LED 驱动模块FP6195 DCDC降压模块、Tuya模块和共阳转换模块;

c、电源盒:固定及保护电源板;

d、开关及连接线。

DIY组件图

二.电源板详解

      电源板作为工作灯最重要的组成部分,其质量的好坏,直接决定了工作灯最终的成果展现。电源板由四个模块组成,分别为FP7195 LED驱动模块FP6195 DCDC降压模块、Tuya模块和共阳转换模块。

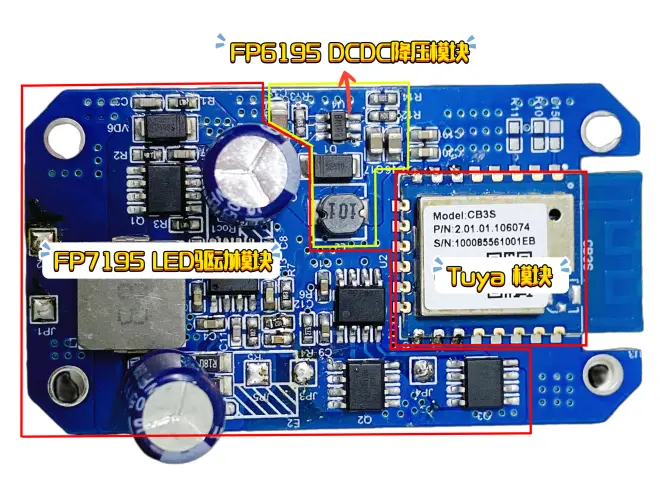

电源板图


FP7195 LED驱动模块相当于电源板的心脏,缺少这个模块,工作灯就无法亮起来。这个模块将适配器输出的48 V 直流电压转换成适合工作灯的1A恒流输出,输出电压随着工作灯灯珠的数量变化而改变,最大可接近48 V,输入输出电压近乎于零压差。同时 FP7195采用转模拟调光的技术,避免了在调光调色过程中的灯珠频闪的可能。

FP6195 DCDC降压模块将48 V直流电压降压转换成3.3 V的电压给涂鸦模块供电,从上面的图片可以看到,该模块仅需极少的芯片外部器件即可完成将一个较高的直流电压降压转化为一个稳定的低压直流输出,最大负载可带800 mA 。

Tuya 模块是电源板的大脑,电源板通过 Tuya 模块与手机涂鸦智能 APP 连接,即可在手机上对工作灯进行无极调光调色,完全可满足新工程师对焊接时的灯光环境要求。

共阳转换模块与 FP7195 LED 驱动模块和 Tuya 模块共同配合,完成工作灯色温,亮度的调控。

      DIY工作灯,主旨就是补光护眼,不会存在频闪情况,下面为普通照明灯与本DIY工作灯的对比图

普通照明灯
本DIY工作灯

下面为本芯片的电路图和BOM表

FP7195电路图
FP7195+FP6195+Tuya(BOM表)
