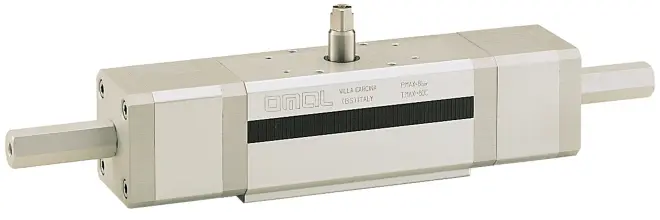

计量型气动执行器由OMAL标准双动执行器和另两个附加的外部汽缸组成。通过改变附加汽缸的活塞行程，执行器和阀门转角被停止在预先设定的角度（45°~90°），因此阀门流量得以调节。

如上图所示，计量型气动执行器由两个电磁阀控制：

E1,二位五通阀，控制执行器；

E2,二位三通阀，用于控制两个外部缸

控制方法

以上图所示为例说明在分段灌装过程中的控制

当阀门完全关闭(0°) 时:   E1（断电）: A进气, B排气    E2（断电）: 排气B1.

当阀门完全打开(90°）时进行初步灌装:   E1（通电）: 排气A, 进气 E ，E2（断电）: 排气 B1.

当达到初步的灌装程度（ 比如90%）时，E2通电，使附加缸活塞移动到设定的位置，然后E1断电，执行器在设定角度（例如30°）停止。此时阀门的开度和流量被减少，从而达到进行精确灌装的目的。精确灌装此时电磁阀状态:  E1（断电）: 进气 A, 排气B; E2（通电）: 进气B1

当您重复以上过程时，这个调节角度和相应的阀门流量将被重复。

注: 调节螺母"D"的长度规定计量装置调节角度为 0°~ 45°

当达到灌装量时，E2断电(排气B1); 主体缸活塞继续向两边运动，从而使阀门完全关闭。至此灌装过程结束。

注: 此装置在调节到需要的位置后，可以在长期的工作周期中保持持久不变计量精度。

计量型气动执行器的优势

1.具备OMAL标准双动执行器的一切优点：

拨叉式结构大力矩小体积、多点导向密封、碳石墨填充特氟隆密封、内外表面阳极氧化处理、转动轴防电    化锈蚀处理、自润滑转动销、光滑耐磨的缩醛树脂轴套等；

2.方便调节行程；

3. 行程调定后，可长期在工作周期中保持持久不变的计量精度；

4.通过电磁阀控制，可分布布局，控制方便，安全可靠，响应速度快。
