官方名称：GT2 Belt Tension Meter (RC2)

0、前言

调整voron2.4 的时候使用过一种皮带张力计，每个人打印时使用的材料不同，总感觉不太准确，也使用过Carbon Drive这种手机app使用手机的录音辨别皮带的声音频率，校准的时候每次弹皮带的力度不一样读取数据变化较大，或许是我不会用，用着非常别扭。这次推荐的皮带张力计非常好用，官方卖小200块钱，不过他们在github上开源了可以自己打印使用。

1、获取途径：

1. etsy购买

2. github上下载stl文件自己打印

Belt Tension Meter for 3D Printers - Etsy Hong Kong

购买链接：https://www.etsy.com/listing/1508462271/belt-tension-meter-for-3d-printers?click_key=c4e5ac4274502a0272ba59451d81808205460597:1508462271&click_sum=88f43dcf&ref=shop_home_active_2&frs=1

github链接：（有stl下载）

https://github.com/Diyshift/3D-Printer/tree/main/GT2%20Belt%20Tension%20Meter

百度网盘链接：（20230822）

https://pan.baidu.com/s/1V-Ey4i_MG1FBlEkvvpgHMw?pwd=ddxx

2、打印组装

官方推荐打印参数：使用 ABS 在光滑PEI上打印以获得最佳效果，0.4mm喷嘴，层高0.2mm ，轮廓4层，顶底层5层，40%网格填充，全程线宽0.4mm。

针或滑动齿轮齿上不允许有接缝，调整接缝的位置。

Meter Base-RC2.stl的第 18 层改变颜色，GT2 Calibration Wire Pivot 0.032.stl的第 43 层 改变颜色。

您的打印机应该针对此项目进行良好调整（例如，能够打印近乎完美的voron立方体）。

任何 PA 问题或挤压过度/不足都可能导致性能不佳。

五金件：2个M2x10mm螺丝，1个M3x6mm螺丝，1个M3平垫，1个M3x25mm螺丝，1个6*0.6*50mm弹簧。

3、校准

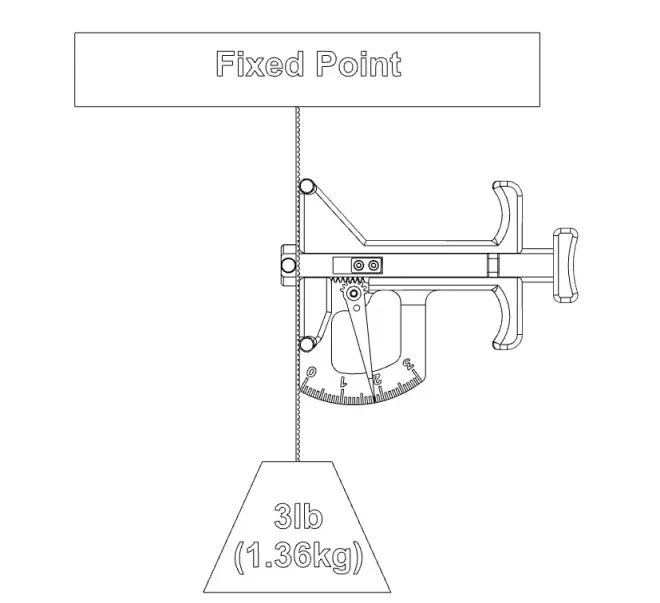

用一段250mm长的皮带，悬挂1.36kg的重物，调整M3x25mm螺丝，让张力计度数为2.1（普通皮带）和2.2（高温皮带）。

4、使用
