四线制和六线制称重传感器的接线方法?常用的称重传感器主要有四线制和六线制，这两种接线方式的传感器各有优劣，关于其具体的接线方法介绍：
一、称重传感器如何接线
1、确定显示器上传感器接口的电源正、电源负、反馈正、反馈负、信号正、信号负，如果是6线制的传感器，测出传感器电阻较小的两组线分别是电源正、反馈正;电源负、反馈负，接到显示器后对传感器加载，测量另外两根线的电压值(毫伏)正接显示器信号正，负接显示器信号负;如果是四线制，需要将显示器的电源正与反馈正短接、电源负与反馈负短接，用万用表测量传感器四根线，其中电阻值较大的两根是电源，另外两根是信号。
2、根据传感器的产地，可以用引线的颜色判断，一般红为电源正，黑为电源负，黄为信号正，白为信号负。
二、四线制和六线制称重传感器的接线方法
称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法。
1、四线制接法的称重传感器对二次仪表无特殊要求，使用起来比较方便，但当电缆线较长时，容易受环境温度波动等因素的影响。

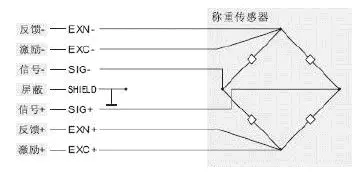

2、六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口，使用范围有一定的局限性，但不容易受环境温度波动等因素的影响，在精密测量及长距离测量时具有一定的优势。

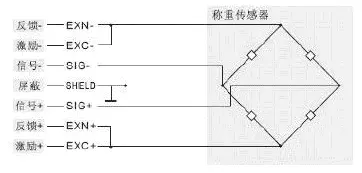

在称重设备中，一般使用四线的传感器较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。
计量知识课程范围
1）计量校准管理：法制计量与管理，量值传递，计量认证，工业计量理论与发展，工业企业计量能力考核规范及标准，误差理论与测量不确定度标准器，数据处理和记录的要求等。
2）仪器校验：量具（仪）工作原理、结构、类型、技术指标 →检验规程→操作方法→实操培训→上岗考核→填原始记录→做数据处理→报告不确定度→判断是否合格→出证书→贴标签。
3）仪器校准类型：
力学专业：砝码、推拉力计、扭力扳手、扭力计、转速表、邵氏硬度计、压力表、真空表、台称、电子天平、电子秤等
长度专业：千分尺、游标卡尺、百分表、角度规、高度尺、钢卷尺（直尺）、螺纹圆柱塞规； 电磁专业：指针式（数字）功率表、指针式（数字）电流表、指针式（数字）电压表、电阻表等；
热学专业：数字温度计（表）、工作用玻璃温度计等；
理化专业：酸度计、可见分光（单光束紫外分光）光度计等；
无线电专业：模拟示波器、低频信号源、失真仪、LCR测试仪、数字多用表、函数发生器、频率计、毫伏表、高频信号器、直流电源、耐压测试仪等。
衡器专业：电子秤，台秤，案秤，弹簧秤等；
温度专业：玻璃液体温度计，压力式温度计，工作用热电偶等；
容量专业：滴定管、分度吸量管、单标线吸量管、单标线容量瓶、量筒、量杯、移液器等；
湿度专业：湿度传感器、电动能干湿表、机械式湿度或干湿表等
4） 计量器具校准知识与相关名词术语；
5） 如何将国家计量检定规程转化成"内校规程"
6） 企业开展仪表、量具的内校需具备哪些要求和条件，方可进行"内校"
7） IS0要求仪器、仪表、量具如何进行有效管理（IS0管理体系的要求）
8） 现场实际操作演练（有教具与相关修理工具）.
计量员检定校准管理内校员校正培训班每月开、常年办；费用：计量员证书一证一项，分级管理：初级费用1800元/人、中级费用2000元/人、高级费用2200元/人，（培训费、资料费、及 午餐费等，可以培训报到现场缴纳，报名不预收任何费用，交通及住宿自行安排、费用自理。另计量校准员、计量管理员证书费用2200元/人；内部校验员、内部校准员、计量校准内校员证书不分级别，不限项目，费用1600元/人。）
三、称重传感器常见接线问题
在称重传感器接线中，电源接线(EXC-,EXC+)与传感器线(SENSE-,SENSE+)二者的区别：
1、传感器的出线有4线和6线两种;
2、模块或称重变送器的接线也有4线和6线两种;
3、接4线还是6线首先要看硬件要求，原则当然应该是：能接6线的不接4线，必须接4线的就要进行短接。
4、一般称重传感器都是六线制的，当接成四线制时，电源接线(EXC-,EXC+)与传感器线(SENSE-,SENSE+)就分别短接了。
5、传感器线(SENSE-,SENSE+)不是传感器的输出信号接线，输出信号接线是SIG+和SIG-?
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗， 实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重模块内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V，线路损耗0.5V，传感器2mV/V，实际上传感器输出较大信号为(10-0.5)*2=19mV，而不是20mV。此时称重模块内部就会把19mV作为较大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。在称重模块上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
