[答疑]我画的活动图没有框，是不是EA版本问题

hong 2023-7-16 14:43

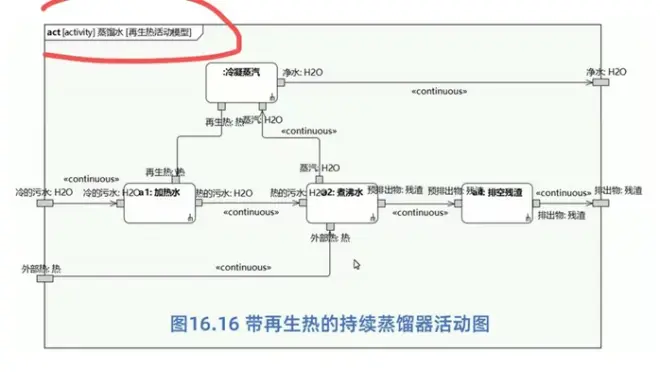

请教，怎么给活动图加一个框，像你文章里的这个图。我画的图没有框。是不是EA版本问题？我是15。

UMLChina潘加宇

如果你的操作是右键点一个东西（例如用例、活动），然后快捷菜单选添加活动图，EA默认的是UML活动图。

你要在快捷菜单里选Add Diagram，然后明确选SysML活动图。

或者针对现有的图，Design→Diagram→Manage→Change Type，改成SysML活动图。

也可以买一个建模示范视频SYS-001水蒸馏器

http://www.umlchina.com/url/video.html
