【划重点】：疏水阀

特点: 使用于蒸汽和气体管道，将其中的冷凝水排放到管外，属于自动阀；冷凝水回收也常应用在于节能减排能原合同管理项目。

规格: DN10-DN15-DN20-DN25-DN32-DN40-DN50-DN65-DN80-DN100-DN125-DN150-DN200-

      DN300-DN400-DN500-DN600-DN700-DN800-DN900-DN1000-DN1100-DN1200……

      1/4″|1/2″|3/4″|1″|1¼″|1½″|2″|3″|4″|6″|8″|10″|12″|14″|16″英寸

公称压力: PN1.0MPa|1.6 MPa|2.5MPa|4.0MPa|6.4MPa|10.0MPa|16.0MPa|25.0MPa|国标Kg

           CL150|CL300|CL600|CL900|CL1500|CL2500|美标LB磅级

制造标准：国标GB|化工部HG|机械部JB|美标API|德标DIN

阀体材质: 铜-铸铁HT200/QT450/QT500-铸钢WCB/WC6/WC9/20#/25#-锻钢A105/F11-碳钢F22，

不锈钢304/304L/316/316L/CF8/CF3/CF8M/CF3M-铬钼钢-铬钼钒钢-低温钢LCB-钛合金钢。

阀座密封: 阀芯本体W/合金H/司太立合金Y

连接方式: 法兰|螺纹|对夹|承插焊接|对焊|卡箍|卡套(陕西君昊机电设备有限公司)；

一般介质: 蒸汽、空气、其他含水气体

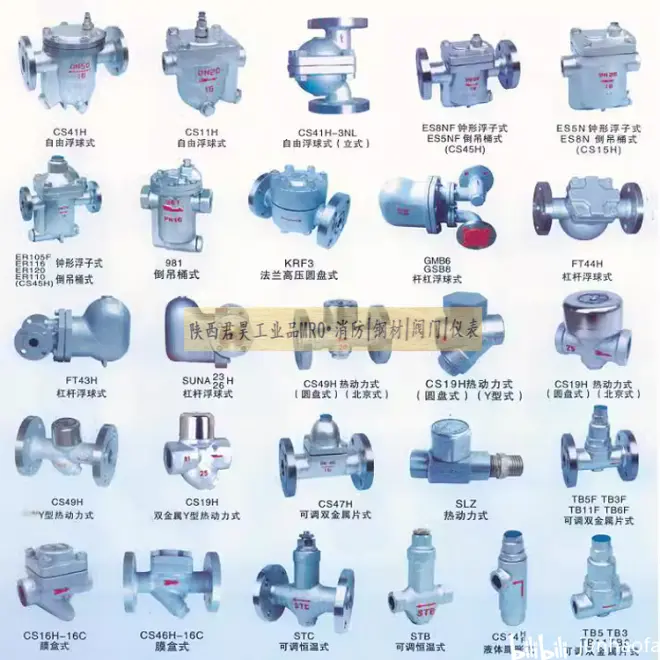

常规应用阀门名称和型号:

疏水器，自动排水器或凝结水排放器：

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等；

热静力型疏水阀有膜盒式、波纹管式、双金属片式；

热动力型疏水阀有热动力式、圆盘式蒸汽保温型、脉冲式、孔板式

CS15H-16、CS45H-25P 型 PN16 钟形浮子式蒸汽疏水阀

CS17H-16C、CS47H-25、CS67H 型双金属片式蒸汽疏水阀

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式疏水阀

CS15H-16C、CS45H-16C 型自由半浮球式蒸汽疏水阀

CS41H-16(C)、CS41-25/40 型自由浮球式蒸汽疏水阀

疏水阀选型方法：

应特别注意不能只根据管径大小来套用疏水器，应结合凝结水系统的具体情况来选用。

1、先根据加热设备对排凝结水的要求，确定疏水阀的结构形式；

a. 设备要快速加热、温控严格且设备不能积存凝结水，有水就需排出的，选机械型；

b. 受热面大、控温不严，允许积水的，如蒸汽采暖/工艺伴热管，选热静力型；

2、根据用汽设备的最高工作压力、最高工作温度，确定疏水器的公称压力、阀体材质；

3、根据排水量的大小，确定疏水阀的性能参数。各种压差下的排水量，是选型的一个重要因素。
