房屋建筑学公开课--1.5定位轴线及标高1

定位轴线及其编号

平面定位轴线及其编号

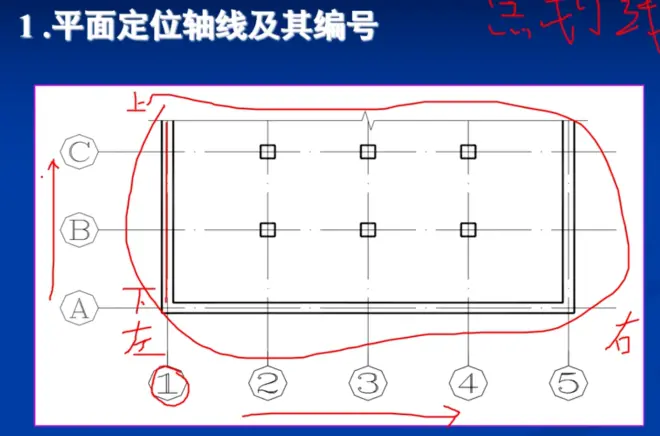

1.平面定位轴线

（1）横向定位轴线：轴线编号从左至右用阿拉伯数字注写

（2）纵向定位轴线：轴线编号应自上而下用拉丁字母编写（I、O、Z 不得用于轴线编号，以免与数字 1、0、2 混淆。）

编号需用 8 毫米圆包裹 ，以图纸编号方向识别纵横定位轴线

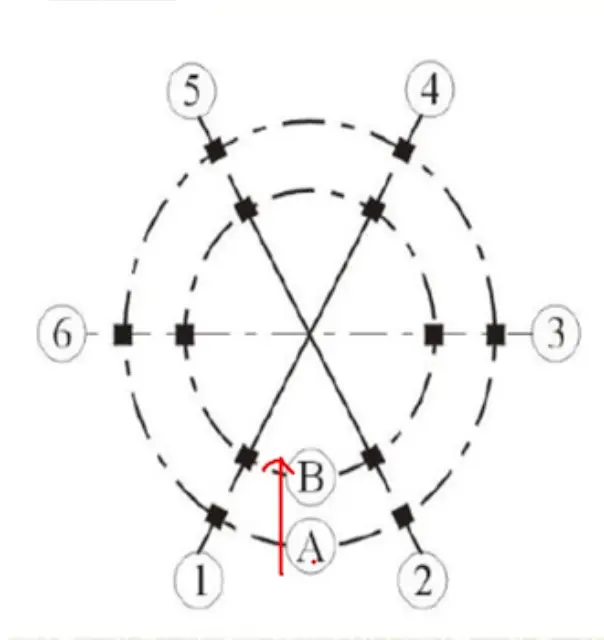

圆形平面定位轴线编号图⬇️

折线形平面定位轴线编号图⬇️

定位轴线的分区注写⬇️

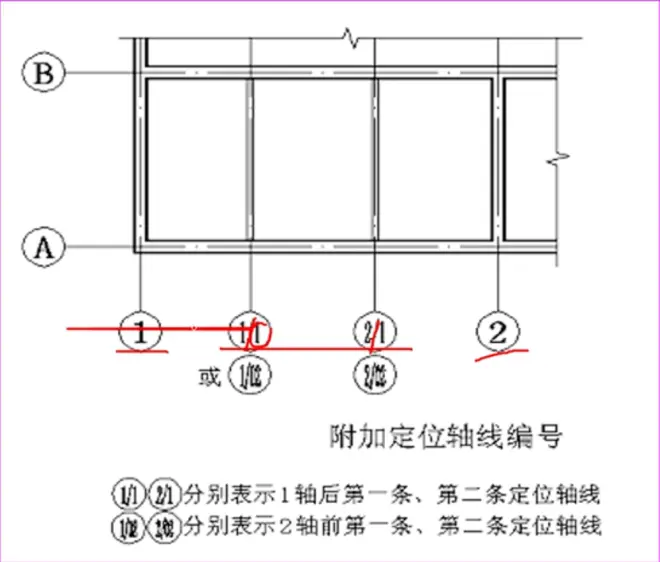

附加定位轴线（用分数表示）⬇️

2.标高

表示符号：

竖向高度的标准位置（零点位置）：

• 建筑物底层地面，一般用±0.000 表示
• 其他构件与零点的相对距离为该构件的标高，零点以上为正，但“+”号不写，如零点以上 3 米处的标高为“3.000”；零点以下为负，注写“-”号，如零点以下 0.6 米处的标高为“-0.600”。
