【逻辑门的奇妙冒险】第6篇 见证第一个程序的诞生
本篇目标：
1.理解并实现寄存器间的加减运算；
2.理解并实现加载立即数到寄存器；
3.理解指令：形式化记录的操作序列；
4.实现指令的自动化执行，见证第一个程序的诞生；
5.算法初探：原地交换。
上一篇我们介绍了时序逻辑电路，拿到了通关奖杯，一个寄存器文件RegFile，上上篇的组合逻辑电路，也有通关奖杯，一个算术逻辑单元，ALU。这两个模块就是我们本篇要搞事情的重要器件，读者如果对这两个模块有什么疑问的话，建议回去阅读前两篇哦。
值得补充说明的是，由于Logisim这个小软件的能力有限，所有的模块都从与或非基础逻辑门开始搭建的话，运行起来会非常的卡。所以，我暂时把一些器件，例如加法器和寄存器，都用Logisim软件提供的现用模块来代替，原理都是那个原理，接口都是那个接口，除了让软件运行流畅一些之外，并没有区别。
为了让读者可以顺利地复现我的实验，复现我当初学习这种知识的“哇塞有意思哦”“这太美妙了”的体验，我接下来展示一下ALU和RegFile的内部实现和外部封装。首先是ALU的内部实现，异或、相等、大小比较等逻辑使用了已有的模块替换：
ALU外部的封装是这样的：
接下来是RegFile的内部实现，寄存器和大小比较用了已有的模块，0号寄存器还是常量0：
最后是RegFile的外部封装：
1.理解并实现寄存器间的加减运算；
首先，我们观察到，RegFile有俩输出，读数据嘛，ALU有两个输入，操作数嘛，看起来挺般配的，或许可以给它们牵个线？
我们将rdata1和A连接，rdata2和B连接，同时注意到wdata也是和Y也都是16比特，索性也连一块好了，这样一来，电路就是这样的：
简单思考一下，不难发现，wen和clk还是常量0，这种状态下的RegFile是不会发生变化的，我们可以把wen设置成1，clk接上真正的时钟。然后把RegFile和ALU看作一个整体，整理一下它们的输入：ALU的S，RegFile的waddr/raddr1/raddr2。电路变成这样的：
这个大电路现在有了四个输入了，只要指定一个输入组合，例如：
S=011，waddr=011，raddr1=001，raddr=010
就是把1号寄存器和2号寄存器的值进行加法，结果写回3号寄存器。
这里为什么是加法呢？因为ALU的选择信号S等于3的时候，Y等于A加B嘛。同样的，举一反三，如果输入组合是这样的：
（1）S=100，waddr=110，raddr1=100，raddr2=101
（2）S=010，waddr=111，raddr1=111，raddr2=110
（3）S=011，waddr=110，raddr1=110，raddr2=110
输入组合（1）的意思是把4号寄存器减去5号寄存器的结果写回6号寄存器；输入组合（2）的意思是把7号寄存器的值和6号寄存器的值作异或运算，然后写回7号寄存器；输入组合（3）的意思是把6号寄存器的值加上6号寄存器的值，写回6号寄存器。我们一般把raddr1和raddr2称作“源寄存器号”，把waddr称作“目的寄存器号”。通过输入组合（2）（3）我们可以知道，源寄存器号和目标寄存器之前没有限制，他们可以都相同的。现在，我们就可以实现任意两个寄存器间的运算，并且把结果写回任意一个寄存器了~
2.理解并实现加载立即数到寄存器；
对于第一步实现的目标，很明显还差点意思，硬件寄存器的初始值都是0，这些运算虽然都是对的，但是都是0显然太无趣了。我们能不能给寄存器加载进不一样的数呢？
我们注意到，现在RegFile的写数据wdata是连接到ALU的输出Y的，我们可以想办法让ALU输出非零的数。一个可能的方案就是，我们让0号寄存器加上一个我们想要的常数，再写回RegFile既可。现在的ALU两个输入是RegFile的两个输入，我们怎么上才能加上一个我们想要的常数，又不破坏第一部分搭建的结构呢？诶，我们可以用复用器，就像这样：

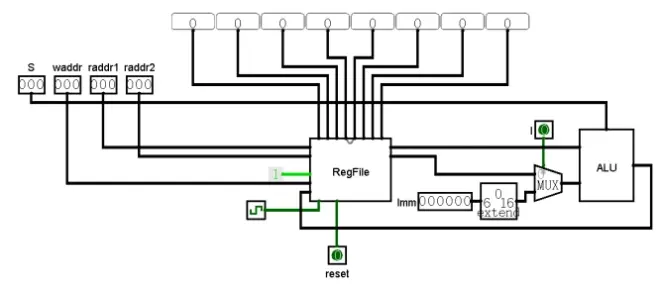

现在这个电路的输入多了两个，一个是否使用常数的选择信号imm和一个常数IMM（这个数有一个专用的名字，立即数，Immediate number，可以简写IMM，至于IMM为什么是6位再扩展到16位，这里留个坑，下篇解释）。现在我们可以试试新的输入组合：
（1）S=011，waddr=001，raddr1=000，raddr2=xxx，imm=1，IMM=32
（2）S=011，waddr=011，raddr1=000，raddr2=xxx，imm=1，IMM=48
xxx的意思是无所谓，反正也用不到，这样一来，我们的电路就会变成这样：
我们可以在RegFile拉出来的8个调试接口中看到，执行了输入组合（1）之后，1号寄存器成功地被写入32了，再来一个时钟，执行了输入组合（2）之后，3号寄存器成功地被写入了48了~
3.理解指令：形式化记录的操作组合；
我们刚刚上面两篇，已经有了两套输入组合的格式了，我们现在简单研究一下这些输入组合：我们一般先关注这次输入使用了ALU的哪一种运算？然后ALU是否使用立即数？目的寄存器号？第一个源寄存器号？第二个源寄存器号？立即数是多少？为了关注这几个问题，我们先调整一下电路输入，变成这样：
当我们回答了这些问号，也就是给出了一次输入组合，相应的，对电路的一次操作也就确定了。假如说我们想要按照一些顺序操作电路：
（1）1号寄存器写入31
（2）2号寄存器写入21
（3）3号寄存器等于1号加上2号
（4）4号寄存器等于1号减去2号
要完成这些操作，我们可以按顺序给电路这样的输入组合：
（1）S=011，waddr=001，raddr1=000，raddr2=xxx，imm=1，IMM=31
（2）S=011，waddr=010，raddr1=000，raddr2=xxx，imm=1，IMM=21
（3）S=011，waddr=011，raddr1=001，raddr2=010，imm=0，IMM=xxx
（4）S=100，waddr=100，raddr1=001，raddr2=010，imm=0，IMM=xxx
老是这么写也怪麻烦的，我们可以用一些符号来辅助记录，例如：
用“ADD”来表示S=011，且不使用立即数；
用“ADDI”来表示S=011，同时使用立即数；
用“SUB”来表示S=100
刚刚这些叫做操作类型，然后约定寄存器号用xi来表示，例如1号寄存器就是x1，2号就是x2，3号x3，以此类推。这些寄存器号按照waddr，raddr1，raddr2的顺序来写。如果是xxx无所谓的输入，我们就跳过不管，IMM就直接写。这样一来，我们的刚刚操作序列就可以这样写：
ADDI x1 x0 31
ADDI x2 x0 21
ADD x3 x1 x2
SUB x4 x1 x2
每一行都是一次形式化记录的操作组合，我们把它叫做“指令”。每一条指令都有它的二进制形式，也就是这些符号对应的二进制码，上面的这4条指令，二进制形式就是这样的：
011，1，001，000，011111
011，1，010，000，010101
011，0，011，001，010，000
100，0，100，001，010，000
后面两条指令为了对齐，补上3个零。这里就可以填个坑了，为什么IMM是6位的？因为这样一条指令正好16位。进一步地我们可以写出它们的十六进制码：
0x721f
0x7415
0x6650
0x8850
这种东西就叫做指令的机器码。显然机器是看不懂我们约定的符号的，那些是给人类看的，机器只认机器码的。
4.实现指令的自动化执行，见证第一个程序的诞生
现在我们知道了“指令”就是形式化记录下来的操作组合，一条指令就是要对我们的电路进行一次操作。这里我们可以约定，一次操作就占用一个时钟周期，下一个时钟周期我们就换一个操作。
显然，这些操作序列手动输入肯定得累死，我们应该让它们自动化地执行。如果有什么器件可以按顺序地给出这些指令作为电路的输入，应该就可以了。诶，我们之前玩计数器的时候，有一个器件可以做到，现在我们把指令的机器码接入复用器的输入
我们注意到，随着计数器的变化，指令按序选择出来，然后被分解成具体的输入组合。很自然地，如何我们把这个和完整电路对接起来会怎么样呢：
果然符合我们的预期，1号、2号、3号、4号寄存器按照我们的预期被写入正确的值了。自动化地执行一个指令序列，这就是一个程序，我们一起见证了在用与或非基础逻辑门搭建起来的电路中，运行了一个程序！而这个运行程序的电路，就是一个处理器！一个玩具型的CPU和它的第一个程序，诞生了！
5.算法初探：原地交换
现在我们有了指令，有了程序，然后就可以有算法了。但是我们现在的指令还比较少，暂时没法介绍复杂的算法。我们这里只是先暂时一个简单的操作：交换两个数的值。
比如说，我们用这样两条指令，给两个寄存器写入不同的值：
ADDI x1 x0 31 （011 1 001 000 011111）（0x721f）
ADDI x2 x0 21（011 1 010 000 010101）（0x7415）
现在我们要交换他们，使得1号得到21，2号得到31。很明显，不能将1号寄存器的值加上0写回2号寄存器，然后2号寄存器的值加上0写给1号。因为这个操作是有顺序的，一个时钟一条指令，第一次操作完成，2号寄存器的值就没有了。于是很自然地，我们就想到可以用第三个寄存器先暂时中转一下，指令就是：
ADD x3 x2 x0（011 0 011 010 000000）（0x6680）
ADD x2 x1 x0（011 0 010 001 000000）（0x6440）
ADD x1 x3 x0（011 0 001 011 000000）（0x62c0）
我们把这五条指令的十六进制码写出来，简单改造一下我们的复用器和计数器，试运行一下：
没有问题，符合我的预期，但是还是差点意思，毕竟这个算法污染了第三个寄存器，清理污染还得再多来一条指令。我们有没有什么办法让两个寄存器原地交换呢？可以不用到第三个寄存器？
这个还真的可以。我们需要先介绍一下异或运算（符号是“^”）的神奇性质：
如果A^B=C，那么C^B=A，C^A=B
这个性质读者可以自己证明一下，不难的。于是我们想到，利用这个性质，可以先让1号寄存器的值和2号寄存器的值做异或运算，结果写回1号；然后再让1号寄存器的值和2号的再异或一次，写到2号，此时2号的值就是1号的旧值了；最后让1号寄存器的值和2号再来一次异或，值写回1号，相当于1号和1号的旧值异或，得到2号的旧值。至此，完成了交换。乍听起来有点绕，直接看指令，然后结合上面的神奇性质，琢磨一下应该可以理解。
ADDI x1 x0 31 （011 1 001 000 011111）（0x721f）
ADDI x2 x0 21（011 1 010 000 010101）（0x7415）
XOR x1 x1 x2（010 0 001 001 010000）（0x4250）
XOR x2 x1 x2（010 0 010 001 010000）（0x4450）
XOR x1 x1 x2（010 0 001 001 010000）（0x4250）
直接上机看看效果：
很完美，直接原地完成交换，不需要借用第三方寄存器来中转。这其实就是更好的算法，用更漂亮的方式完成同样的目标。这一点将在后续两篇中有进一步探索~
