裂纹在科研制图中也是很常用的，如果想做出如图例的球面裂纹，用常规拼凑的方法，计算合适角度进行拼凑，这是一个费时费力又费脑子的做法，今天我们学习如何用3d s Max里的拓扑工具快速生成球面裂纹。

1.打开3ds Max，创建一个几何球体，调节参数，分段为6，基点面类型选择二十面体。

2.选择几何球体，鼠标右键选择【转换为】-【转换为可编辑多边形】。

3.在菜单栏中，选择自定义—显示UI—功能区，调取功能区。

4.选择多边形建模—生成拓扑，选择相应的拓扑形状，如下图所示球面生成无规律的纹路。

5.在边模式下全选边。

6.全选所有边，选择切角，调节切角的数值，如下图所示

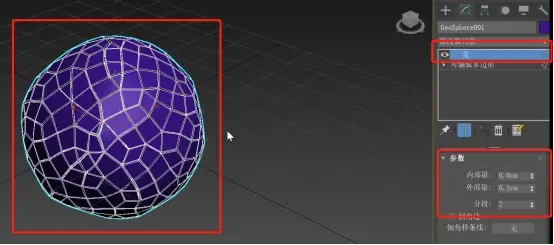

7.进入修改器列表，选择【壳】，给多边形加修改器壳，调整参数内部量、外部量，增加裂纹的厚度。

8.给模型上材质、渲染。

视频教程：

采用3ds Max的拓扑功能绘制绘制球面裂纹简单有效！
