抽屉安装不了导轨

抽屉安装不了导轨一般有三种原因

1. 使用的抽屉不是江山欧派的

一是直接从左边标准库拉的抽屉模型

二是抽屉使用生成抽屉的方法生成，生成的不是江山欧派的（江山欧派的抽屉只能用门板转换的方案做，抽屉安装方法在另一篇专栏）

解决方法：只需要选中抽屉，抽屉替换成江山欧派的

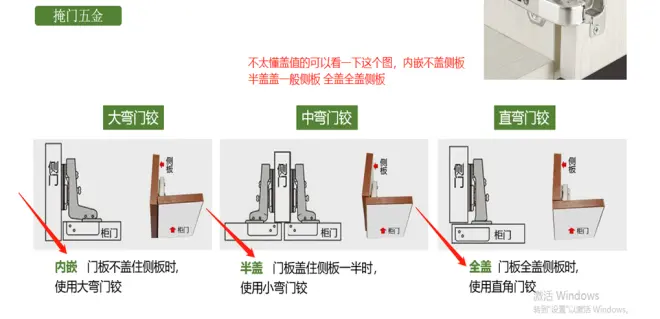

2. 抽芯盖值不对（注意是抽芯盖值，不是抽屉），导轨预留值不对。

这两个问题实际上是一样的，抽芯盖值不对或者导轨预留值不对都会导致 抽芯侧板与柜体板之间的距离与导轨厚度不符合（三节轨一般是13mm）

测量这个距离可以用元素测量（图上写了测量方法）

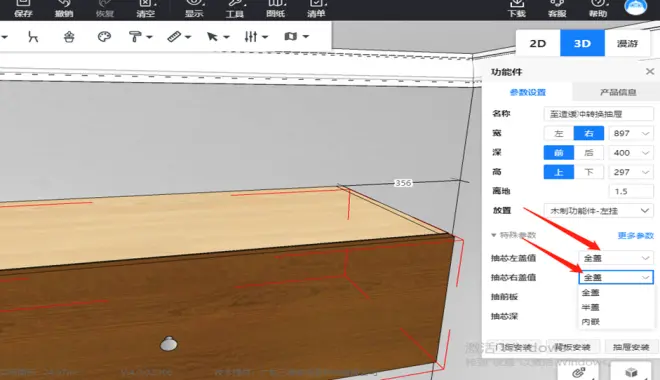

 解决方法：抽芯盖值不对，只需要选中抽屉改抽芯盖值就可以了，确保抽芯盖值与抽屉盖值一致



 如果改了盖值导轨预留值还是不对，只能手动改了，先测量出当前导轨预留是多少，然后选中抽屉 直接改抽屉尺寸（先忽略抽面，先解决抽芯）

例：测出右边导轨预留只有8mm，说明抽芯大了5mm（13-8），所以直接把抽屉整体宽度改小5mm（移动 改数值都行 最后使两边抽芯都是13mm）

改好之后就单独选中抽面改数值、移动（注意减尺之类的，选不中抽面就按B 鼠标放抽面上右键）



 3．连接导轨的柜体侧板和抽屉不在同一框架中（所有五金同理），常见情况有两种

一是两个框架共用侧板（某一个柜的侧板被删除或调0了）

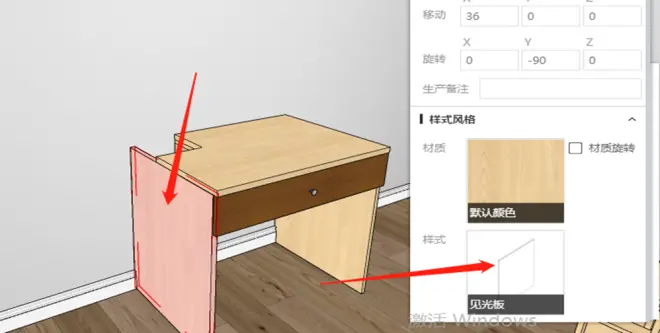

二是侧板被删除后，重新在左边标准库中添加见光板充作侧板（常见于切角后侧板默认被切，只能添加见光板之类的）



解决方法：共用侧板只要把整个柜子成组就可以（注意是整个柜子，不是单个框架，至少要成组共用侧板的两个框架）

成组：框选要成组的柜子按ctrl+g成组

找不到组合：已成组的柜子按住shift点一下柜子就可以出现组合

解组：先点出组合后，按ctrl+b就可以解组（每次都会提示：出现特殊参数丢失、有显示规则的产品无法显示,是否继续?点确定就行）

见光板充作侧板的先要把见光板改成左右侧板。先按B，替换样式就可以了，然后成组，成组都是一样的步骤。

如果上面的方法都试过之后还是安装不了导轨，把方案ID发到至爱智家软件下单群里
