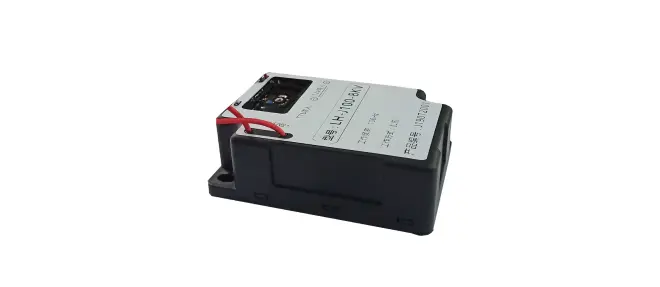

调Q激光-加压/退压-调Q模块-1kHz无延时加压/退压调Q模块

一 、主要特点

A: 重复率0~1kHz

B: 晶压2.0~4.2kV连续可调

C: 高压脉冲沿<10.0nS

D: TTL电平触发&光电隔离

E: 触发和输出无延时

F: 输入12V直流

G: 自带高稳定高压电源

H: 退压式电光调Q

I:  适用低重频率调Q晶体

二 、应用范围

A：KD*P               B：LiNbO3              C：其它

三 、应用案例

A：中频LD泵浦的电光调Q激光器

B：灯泵调Q固体激光器 C：玻璃内雕机激光器

四 、电源参数

适用波长：200至2200nm

输出电压：2.0至4.2 kV

高压脉冲下降沿：小于10.0nS 当负载为10pF时

触发信号：上升沿小于1.0uS

高电平持续时间大于30uS，最高5.0V， TTL电平

触发信号和调Q输出之间同步输出，不带延时

电源输入：12V±0.5V 功耗小于10W

工作频率：0~1000Hz 支持单脉冲工作

关门恢复时间：35us当负载为10pF时，10%至90%

工作温度：0℃~40℃（可定制军品-45℃~+55℃）

五 电源尺寸

长72.5mm*宽55mm*高32.5mm
