地理信息系统导论 第十三章实习 习作1

第一个小节：创建等高线图层

首先导入数据，并打开扩展里的3d 分析功能

选择这个工具

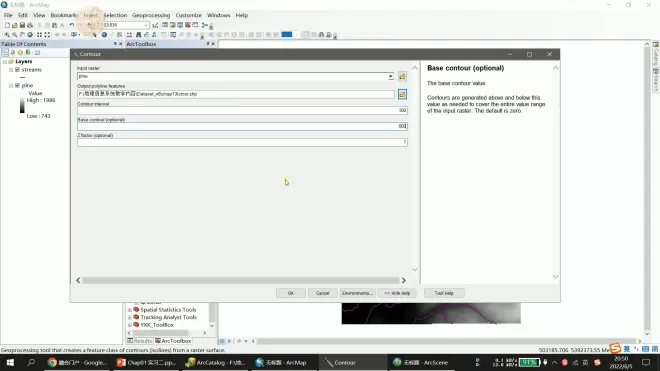

进行如下设置

教程里是这样的

运算结果

添加一下等高线的属性

运行结果 放大后可以看到里面有标识

这里导出文件

把生成的kmz文件用谷歌地球打开

教程里是默认蓝色

1.2节：

创建垂直剖面图

可以看到stream里面的表格

找到这个USCH ID为167的并选中

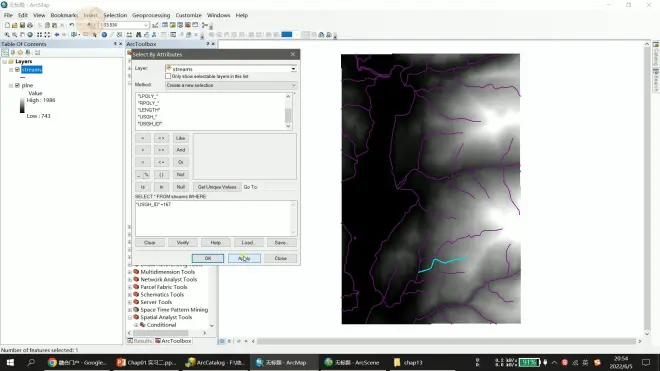

也可以用select by attribute 的方式来选中这个线段同样能选中这条线

打开3d分析工具条

然后就可以沿着这条线来画了，双击画好后可以选择这个profile graph来选中这个剖面图

这个剖面图就描绘了这个河流这个剖面的以及海拔等的变化

当然也可以对这个剖面图做一个简单的定制

还可以修改坐标等

为了不影响后面的分析，可以选中删除

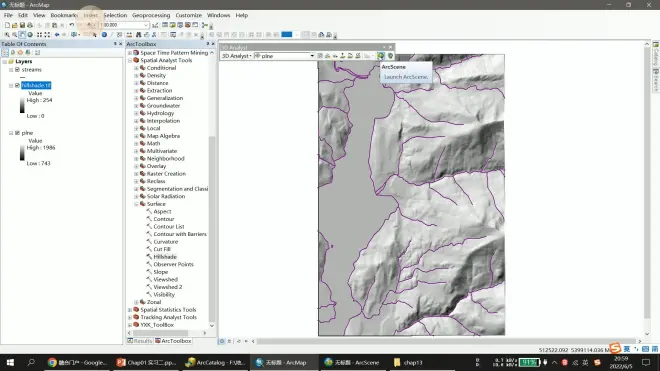

1.3节 用到surface的hellshade

山地阴影就出来了

1.4节 创建透视图。需要用到arcscene软件

为什么我这里的是灰色的？只能从本地搜索打开？？？

导入数据

先把工具箱拖下来，首先启用navigate

首先用下面的做一个透视

处理结果

可以看到这个已经形成了一个凹凸不平的东西，因此叫透视图

改一下颜色更美观一些

这里河网因为没有高程信息，现在还是显示在外壳下面

接下来修改设置河网

这样河网和壳就重叠在一起了

修改河网为river，变成蓝色

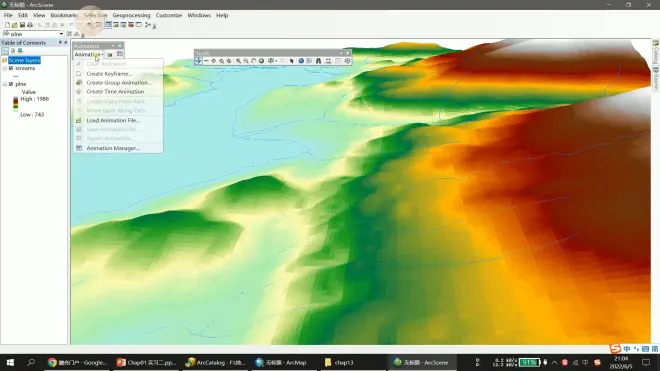

除此之外，这个软件也可以进行一个模拟 animation

但是实际上arc scene对3d的显示效果不是那么好
