51单片机Proteus仿真——湿度检测
今天分享一个基于51单片机的湿度监测仿真和程序。仿真所用的湿度传感器为SHT11。SHT11是瑞士Scnsirion公司推出的一款数字温湿度传感器芯片。该芯片广泛应用于暖通空调、汽车、消费电子、自动控制等领域。
其主要特点如下：高度集成，将温度感测、湿度感测、信号变换、A／D转换和加热器等功能集成到一个芯片上； 提供二线数字串行接口SCK和DATA，接口简单，支持CRC传输校验，传输可靠性高； 测量精度可编程调节，内置A／D转换器(分辨率为8～12位，可以通过对芯片内部寄存器编程米选择)；
传输启动

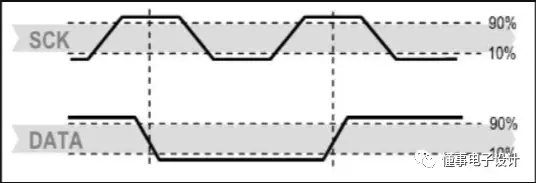

数据传输初始化：
当SCK时钟为高电平时，DATA翻转位低电平，紧接着SCK变为低电平，
随后在SCK时钟高电平时，DATA翻转为高电平。
读写数据

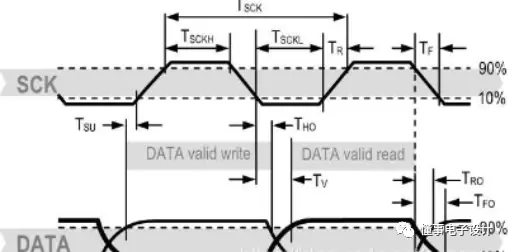

控制器向传感器发送命令的过程中，DATA在SCK上升沿有效，且在SCK高电平时必须保持稳定；DATA在SCK下降沿之后改变。（参考上图 DATA valid write 段）
从传感器读取数据读取数据的过程中，DATA Tv在SCK变低以后有效，且维持到下一个SCK的下降沿。（参考上图 DATA valid read 段）
传感器复位
如果出现通讯中断，当DATA保持高电平时，触发SCK时钟9次或更多，然后发送“传输启动”时序就可以完成传感器的复位。

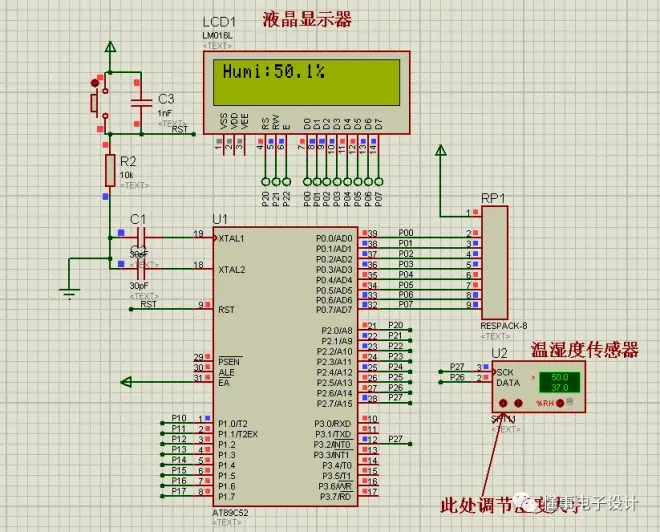

Proteus仿真如下图。主要功能是利用SHT11进行湿度的采集，并通过LCD1602显示 。在仿真中通过SHT11上面的操作按钮就可以改变SHT11的温度和湿度数值。该仿真没有对温度数据进行采集和现实。
完整程序如下：
