安科瑞Acrelcloud-9000充电桩收费运营云平台系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警；用户通过微信/支付宝小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。
充电桩可选配WIFI/4G/以太网接入互联网，配合加密技术和秘钥分发技术，基于TCP/IP的数据交互协议，与云端进行直连。云平台包含了充电收费和充电桩运营的所有功能，包括财务管理、变压器监控和运营分析等功能。
2配置方案
3系统结构
AEV-AC007D-LCD具体介绍：
AEV-AC007D-LCD新能源汽车充电桩产品型号说明

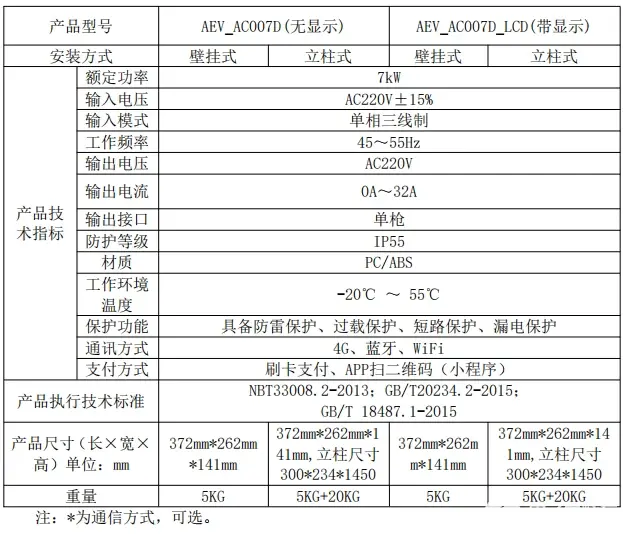

AEV-AC007D-LCD产品性能
外形介绍

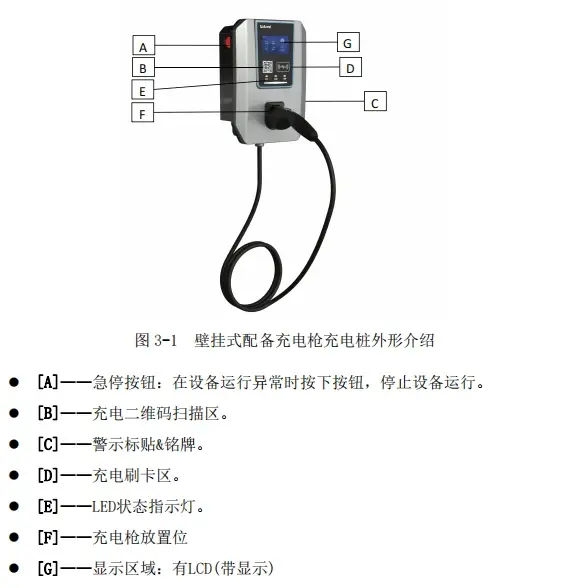

壁挂式：
立柱式
外形尺寸及安装
壁挂式充电桩
请用户确认安装位置并做好标记，充电桩中心位置离地面高度至少 1.3 米左右
将 M6 自攻膨胀螺钉用铁锤锤到墙里（不要全部把螺钉锤进墙），接着使 用螺丝将金属支架固定在充电桩上，然后将充电桩挂在 M6 自攻膨胀螺钉上， 如图 A-3 所示。
立柱式：
固定底座 先用螺丝紧固好充电桩立柱,如图 A-4 所示
固定充电桩 通过背板用 M6 盘头螺丝将充电桩固定在立柱外部，如图 A-5 所示。
连接电源线 将设备配备的电源线，按照线标指示对应的接到现场微断后端，如图 A-6。
现场实物图
4系统功能
●平台首页
平台首页显示每天的开户数、充值金额、充电金额、充电度数、充电次数、充电时长，累计的开户数、充值金额、充电金额、充电度数、充电次数、充电时长，以及相应的环比增长和同比增长以及项目信息地图导航。
●实时监控
实时监控页面可以在地图上显示每个站点的地图定位，以及各站点中的充电桩实时数据。
●交易管理
交易管理包账户交易、订单管理和交易记录等管理项，为用户交易和查询提供方便，点击菜单栏的相应的项，直接进入对应界面。
●故障管理
故障管理包括故障代码、故障记录、故障处理、故障分析等管理项，为用户管理故障和查询提供方便。
●统计分析
运营趋势可以按日/月/季度/年查询期间内充电金额、充电度数、充电次数的浮动曲线和数据。
●安全预警
对平台连接的所有充电桩状态进行监视，充电桩发生异常情况时可通过APP、短信及时向运营人员发出报警信号，及时消除火灾隐患。
●微信小程序
可通过微信小程序扫码充电，充电账单支付。运营商和物业管理人员均可通过小程序管理，监测充电桩状态和充电交易情况。
