遇到坐标轴类统计图怎么破？一文全get

作者 小狮子 | 排版 杳杳

从图表中提取有效的信息，是每一位地理er的必备技能。

近几年的高考题中，坐标轴类的统计图出现频率很高（见下表），所以掌握它的正确读法很有必要，今天我们就来学习常见坐标图的判读方法。

近两年高考卷坐标图出现频率不完全统计（作者自制）

 01

坐标轴类统计图的一般方法

坐标图，是采用数学坐标的形式来表示多项要素的数字信息图像。

常见的坐标系有直角坐标系、三角坐标系、三维坐标系、平面方形坐标系及其他变形坐标系。
一般判读步骤：

✓ 读图名

通过图名可以了解坐标图所反映的主体内容，一般会在材料或者图下方标注，这一步很容易被忽略，如果不看图名只凭感觉读图，就会错过重要的主体信息。

✓ 读坐标轴、图例、单位

有多个坐标轴时，注意各坐标轴刻度值的差异，防止读数据时张冠李戴；

对多幅坐标图进行比较时，注意各图中表示同一地理要素坐标轴的单位差异，不能简单地依据高矮或长短判断数值的大小；并且看清坐标轴表示的是绝对数量，还是相对数量（百分比）。

✓ 读数据

在读数据的时候，根据题干要求，重点关注大小、起点、终点、转折点、峰值、变化趋势等内容。

✓ 综合分析

最后，结合读取出的数据特点，联系脑中已有的相关地理知识进行综合分析。

接下来，我们从近几年的高考真题和模拟题中的典型例题去看看各类坐标图在实际读图过程中还有哪些需要注意的地方。

 02

平面直角坐标图

首先是最基础的平面直角坐标图，大致有以下几种常见类型：

✓ 单一直角坐标图（如折线图、曲线图、柱状图、散点图等）

这类型坐标图相对简单，按照一般判读步骤，结合数值大小、极值、变化趋势等都能搞定。
但有时也会将好几幅单一直角坐标图放在一起比较，比如下面这样：

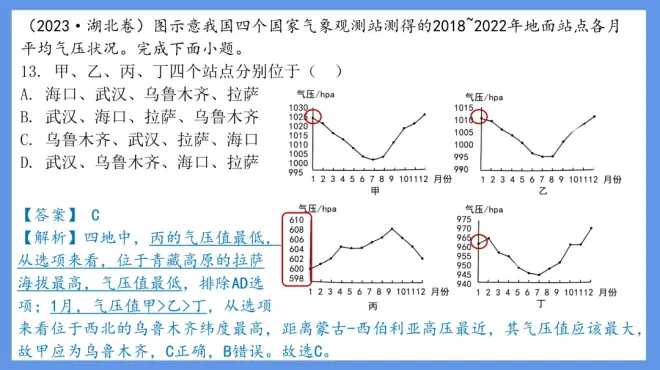

我们来看这道例题：

点击可看大图

✓ 变式直角坐标图（一个横轴对应多个纵轴 或 一个纵轴对应多个横轴）

在读这类型坐标图时，需要注意的是厘清各地理事物和坐标轴之间的关系。读图时只要小心、细致些，不要读反了，比如下面这幅图：

我们来看下面这道例题：

点击可看大图

✓ 直角坐标图叠加其他图示

有些试题还会在坐标图上叠加其他图示，这种情况下图中所表达的信息相对较多，难度会更大些。

碰到这类型题时，咱们先得稳住心态，不要被图的复杂度给吓到了。其实图文材料中给的信息越多，答案往往越清晰。

2023年湖南卷的14-16题就是这样一组“纸老虎”，坐标图中包含了时间、等压面、风向风速，底图中还叠加了湿度、空气垂直运动速度等信息。

画面看起来很复杂，其实只要按题干信息逐一标注，还是可以较容易地找出答案的：

点击可看大图

 03

正三角座标图

正三角坐标图，又叫金字塔坐标图，经常用来表示人口结构或者产业结构，初学的小羊羔很容易被这类图难住，其实只需要几步，就能搞定它。

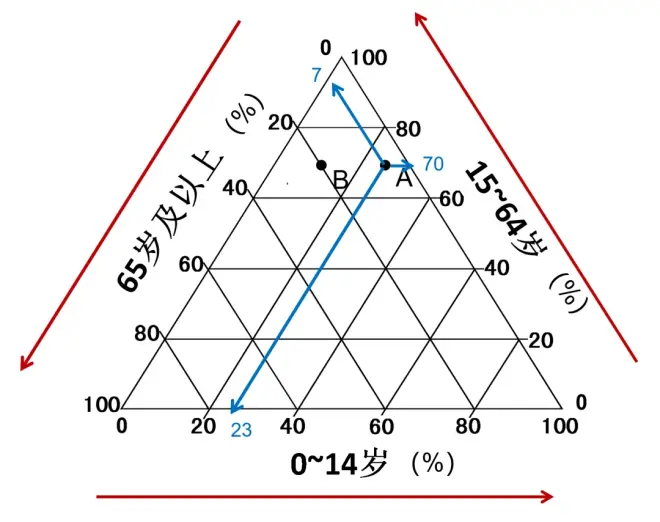

比如，现在我们要读出下图中A国的人口年龄结构：

✓ 第一步：做轴

这里要注意的是，做轴时需要沿着坐标轴数值增大的方向画出箭头（下图中红色箭头），千万不要画反了哦；

✓ 第二步：划（平行）线

过图中的点，分别画出与上面三个箭头平行且方向一致的射线（下图中蓝色箭头），注意这里一定要带箭头划平行线哦；

✓ 第三步：读数

读出上面三条射线与坐标轴交点的数值，即为该坐标轴上的读数；

比如上图中A国的人口年龄结构读图结果为：1~14岁人口占比约为23%，15~64人口占比约为70%，65岁及以上人口占比约为7%。

✓ 第四步：验证

经过以上三步其实我们已经搞定判读部分了，为了防止上面某一步 不小心出错，我们还可以验证下，将三个读数相加，得数为100%即正确。

比如上图中23%+70%+7%=100%，验证正确。

怎么样，是不是很简单，现在咱们来巩固下，请你用上述方法读出B国各年龄段的占比。（答案：1~14岁人口占比约为10%，15~64人口占比约为70%，65岁及以上人口占比约为20%）

正三角坐标图除了在人口年龄结构中用到，还经常出现在产业结构的判读中，方法是相通的。

 04

平面方形坐标图

平面方形坐标图往往用来表示具有和差数量关系的三要素数值统计图，常用于表示某地区人口自然增长率、出生率和死亡率的关系（自然增长率=出生率-死亡率）。

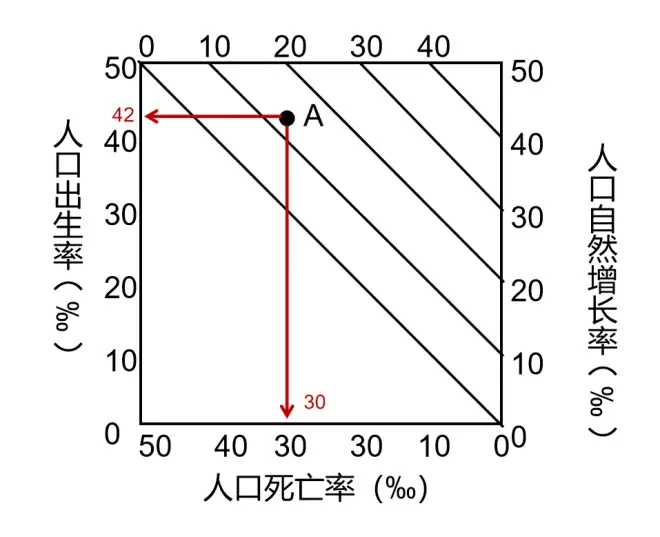

比如现在我们要读下面这幅图中A点的人口自然增长数据：

首先，利用用直角坐标图的读法可知，人口出生率为42‰，人口死亡率为30‰（如下图）。

这时，我们可以通过公式“人口自然增长率=人口出生率-死亡率”，算出人口自然增长率 = 42‰ - 30‰ = 12‰。

是不是这样呢，咱们将人口自然增长率的横轴旋转下（如下图），也可以读出人口自然增长率为12‰，判读正确。

 05

三维坐标图

三维坐标图在平面直角坐标图上新增了一个坐标轴，判读方法和平面直角坐标图相同，只不过这类图中纵轴有两个方向，且往往用斜角表示。

比如，下图中纵轴分别为降水量和气温，其中气温的坐标轴是以斜角形式表示的，读数时需要沿着斜角做平行线。

现在请大家用上述方法，说出该地所处的半球和气候类型。

答案：读图可知，该地1月气温比7月更高，为南半球；最冷月（7月）气温在0~15℃之间，为亚热带气候或温带海洋性气候；结合气温与降水量关系可知，该地夏季（1月）炎热干燥，冬季（7月）温和多雨，雨热不同期，为地中海气候。

怎么样，你答对了吗？

 06

一起来做题

（2023·海南卷）水源涵养是指生态系统通过其特有结构与水相互作用，将水分保持在生态系统的过程与功能。海南岛降水量呈现东部多、西部少的特点。图示意1996-2020年海南岛降水量、蒸散量、水源涵养量的年际变化。据此完成1-2题。

1.据图分析，下列说法正确的是（单选）

A. 水源涵养量与蒸散量的变化趋势相反

B. 水源涵养量与降水量的变化趋势相反

C. 水源涵养量与蒸散量的变化趋势大致相同

D. 水源涵养量与降水量的变化趋势大致相同

2.据材料推测，海南岛水源涵养量的分布特征是（单选）

A. 东部低西部高

B. 东部高西部低

C. 自北向南递减

D. 自南向北递减

 答案与解析

1. D

【解析】读图可知，蒸散量曲线较平缓，与降水量和水源涵养量相关性不明显。而水源涵养量与降水量明显呈正相关，二者变化趋势大致相同。D正确，ABC错误。故选D。

2. B

【解析】根据上题可知，水源涵养量与降水量明显呈正相关，海南岛降水量呈现东部多、西部少的特点，因此水源涵养量也应呈现东部多、西部少的特点，B正确，ACD错误。故选B。
