FPGA学习笔记day4

这节课学习联合仿真

怎么理解联合仿真？好像就是把仿真软件和开发环境联系到一起去

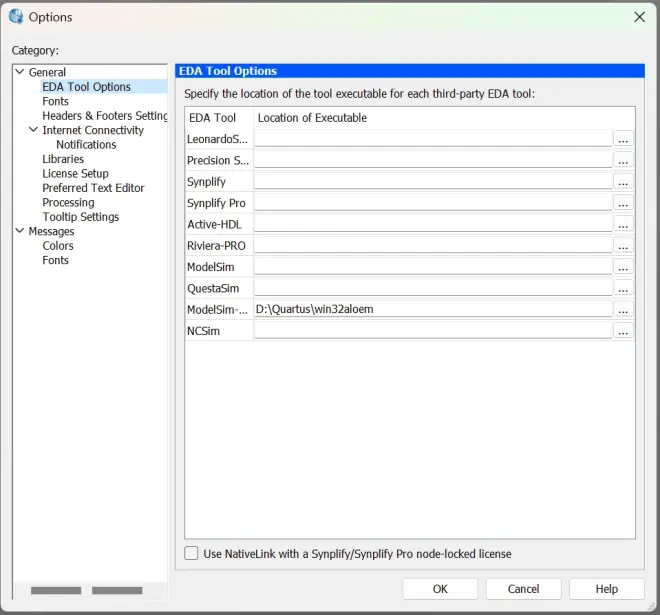

首先在quartus里面找到tools，option

然后在这里找一下modelsim的安装路径

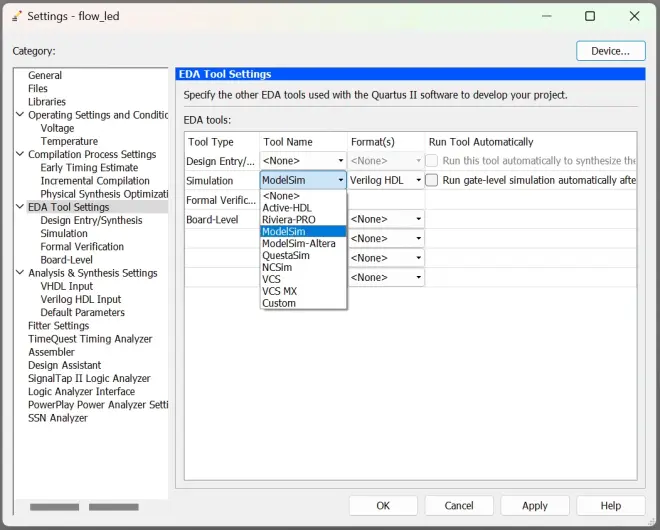

然后去quartus的assignments里面选择一下settings，在这里设置一下

然后还有下面的这个simulation，作用：在把tb文件写好之后，需要在这里添加tb文件

可以把1ps改成1ns

然后在下面点击testbench，然后点new，添加tb文件。以前写tb文件都是需要正儿八经的自己敲，这里有一个工具可以生成一个模板：

点完了之后，下面会提示你这个：

意思就是他成功的在你的par下面创建了一个simulation文件夹

打开可以看到里面有个后缀名.vt的文件

打开看一下

里面有很多没有用的注释，去掉即可

然后在相应位置添加几行代码就行了

这个模板生成的文件，module的名字会加一个vlg_tst，不要忘了，刚才有一个添加tb文件的步骤，new什么的，在那里添加的名字是这个module的名字，而不是tb文件的名字

然后点ok

就可以了，有的时候仿真不通过主要存在两个可能性

一个是文件名没整对

一个是本身quartus编译就没通过

一个是quartus程序里面的时序对仿真系统来说太慢了，比如流水灯，一秒钟变一次状态。但是仿真里面都是以ns为单位的。所以观察不到变化。改改程序就完事了。

速学verilog

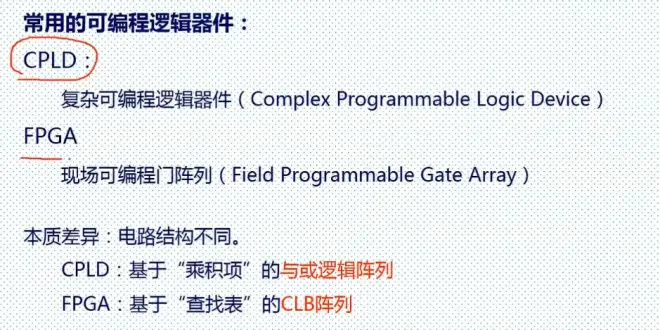

又开始讲fpga，过一遍吧

HDL：hardware description language硬件描述语言

常见的有verilogHDL和VHDL

verilog历史：

verilog与C语言的区别:

学一下基本语法：

1、基础知识：

2、数字进制格式：

需要注意一点，这个我不知道，就是这个位宽实际上指的是二进制数的位宽。参见csdn的一个文章的解释：

3、标识符

用于定义模块名、端口名、信号名，可以是任意一组字母、数字、$、下划线，第一个字符必须是字母或者下划线。标识符区分大小写。

建议：命名信号的时候最好让他有一定的含义

4、数据类型

寄存器数据类新给，线网数据类型、参数数据类型

reg。wire。parameter

reg：表示一个抽象的数据存储单元，通过赋值语句可以改变寄存器存储的值，reg数据类型的初始值默认为不定值X

reg类型数据只能在always和initial语句中被赋值。

若always里面带有时钟信号，则该寄存器变量对应为触发器

若always里面没有时钟信号，则该寄存器变量对应位硬件连线

wire：表示结构实体之间的物理连线。这种的变量不能存储值，他的值是由驱动它的原件决定的。

驱动线网类型变量的元器件有门、连续赋值语句、assign等

如果没有驱动原件连接到线网类型的变量上，则该变量就是高阻的，值为z

线网数据类型包括wire和tri型，wire较为常用

parameter：就是个常量，有点像C里面的define，我们可以一次定义多个参数，参数与参数之间需要用逗号隔开，每个参数定义的右边必须是一个常数表达式。

参数型数据类型常用于定义状态机的状态，数据位宽、延迟大小。采用标识符来代表一个常量，可以提高可读性。

5、运算符

1算数运算符：

模除其实就是求余数

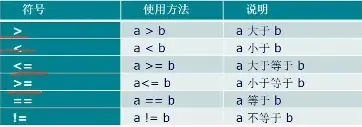

2关系运算符

3逻辑运算符

4条件操作符

eg：result=（a>=b）?a:b

功能等同于always中的if-else语句。a是判断条件，bc是执行语句

5位运算

6移位运算

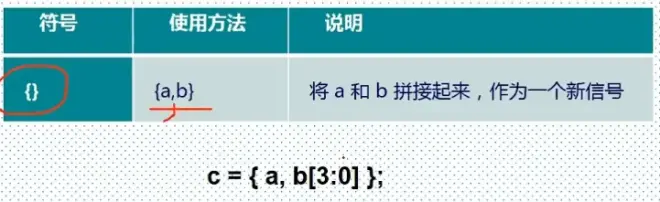

7拼接运算符

举例子：

优先级：

6、verilog注释

和C一样

//和/*

7、verilog关键字

常用的：

8、verilog程序框架

基本设计单元是模块（C的基本单元是函数）一个模块由两个部分组成，一部分描述接口，一部分描述逻辑功能

每个verilog程序包括4个主要部分：

端口定义，IO说明，内部信号声明，功能定义

端口定义：就是block后面，括号里面那些。

IO说明：input、output

功能定义：

assign是给线网数据类型的变量赋值的一种方法。之前说了wire这个东西不能直接存储变量，是需要其他东西驱动的。

功能定义部分有三种方法：

1、assign语句

2、always语句

3、例化实例元件

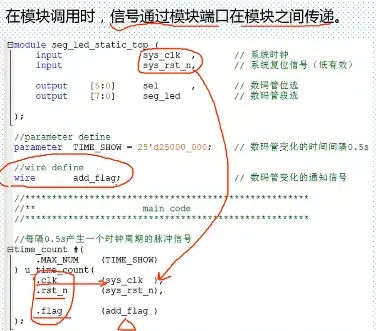

这个例化其实昨天写tb文件的时候领教过了，还有一种新的方式：

以这个为例.sys_clk(sys_clk)

这个.+变量（变量）的含义就是括号外面那个变量名，是被调用的子模块中的变量名。括号里面那个变量，就是要赋值给这个“被调用的子模块中的变量名”的值。

然后来学结构语句、赋值语句、条件语句

1、结构语句

initial和always语句

initial语句在模块中只执行一次，常用于测试文件的编写（tb），用来产生仿真测试信号，或者用于对存储器变量赋初值

always语句一直在不断地重复活动，但是只有和一定的时间控制结合在一起才有用。这里的时间控制可以是沿触发，也可以是电平触发。可以是单个信号，也可以是多个信号。多个信号中间要用关键字or连接。

2、赋值语句

阻塞赋值：b=a

非阻塞赋值：b<=a

也就是说这里给出来的值是a=b=c=0

就是说这里的赋值过程是一个一个按照顺序来的

非阻塞则是并行执行的

3、条件语句

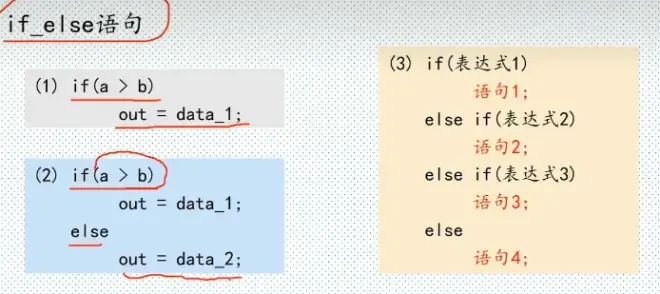

if语句

条件语句必须再过程块中使用，也就是initial和always语句。

而且上述的表达式好像并不需要针对同一个对象。比方说右边那个，表达式1可能说的是A的事，但是表达式2可以说B的事。

注意：

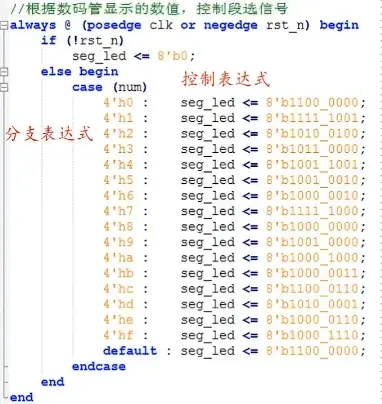

case语句（就类似switch）

casez：比较时不考虑表达式中的高阻值

casex：比较时不考虑高阻值和不定值

最后学状态机

状态机概念，状态机模型，状态机设计

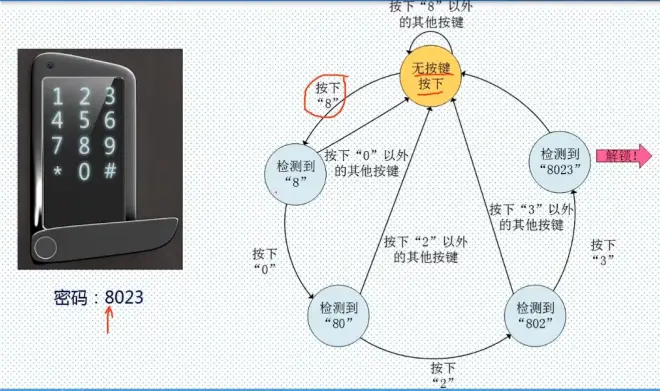

应用场景：

状态机state machine

有限状态机（Finite state machine）在有限个状态之间按照一定规律转换的时序电路

状态机模型：

mealy状态机

这个其实就是数电里面学的那个东西。就是时序逻辑电路。状态转换图。

这个摩尔和米利其实也学过，在数电书里面讲过，我去找找——数电书262页

状态机设计：

step1：状态空间定义

两部分工作，第一部分：把各个状态用不同的二进制数编码。第二部分：定义两个reg变量：现态和次态。需要注意的是，这两个部分的位宽需要对应上。

step2：状态跳转：

在时序逻辑中必须使用非阻塞赋值

step3：下个状态判断（组合逻辑）

组合逻辑要用阻塞赋值

latch是一个锁存器，会使得最后输出的毛刺较多，影响时序分析。所以最好if和else要配对。case和default（还有endcase）配对

step4：各个状态的动作（组合逻辑）

组合逻辑，用阻塞赋值

看个例子

always @ (*) begin含义

状态机的最后可以再加一个输出寄存器（时序逻辑）

作用：

完事

晚上做做第一个实验
