光电倍增管参数解释

由于光电倍增管种类比较多，每一个光电倍增管都有自己对应的参数表。以下就以常见的侧窗光电倍增管R928为例，解释其参数表中各个参数的意思。

光谱响应范围（ Spectral response range ）

是指光电倍增管的光谱响应范围。由于光电倍增管的阴极面材料使用不一样，所以每个阴极面都有自己的波长响应范围。
R928的光谱相应范围为185~900 nm，而R955的光谱相应范围为160~900 nm。

最佳响应波长 （ Wavelength of maximum response ）

是指光电倍增管的最佳响应波长。对于R928和R955，峰值波长都为400 nm。

光阴极材料（ Photocathode material ）

是指该型号光电倍增管使用的光阴极面的材料。R928和R955使用的都是多碱材料。

光阴极面最小有效面积（ Photocathode minimum effective area ）

是指该型号光阴极面的最小有效面积。R928和R955的光阴极最小有效面积为8*24。

窗口材料（ Window material ）

是指该型号光电倍增管的阴极面前面的窗口材料。不同型号的光电倍增管使用窗材各不相同。有的参数表中会以简写的方式表示，其中MF代表的是氟化镁材料；Q代表的是石英玻璃；K代表的是硼硅玻璃；U代表的是透紫玻璃。

R928使用的窗口材料为透紫玻璃；而R955使用的是石英玻璃。

倍增级结构（ Dynode structure ）

是指该型号光电倍增管使用的倍增级结构。不同型号的光电倍增管使用的倍增级结构不同。

有的参数表中会以简写的方式表示，其中B代表的是盒型倍增级；VB代表的是百叶窗型；CC代表的是环形聚焦型；L代表的是直线聚焦型；B+L代表的是盒型和直线聚焦型的组合型；C+L代表的是环形和直线聚焦型；FM代表的是细网型倍增级，CM是指栅网型倍增级；MC代表的是金属通道型；SC代表的是硅通道型倍增级。

R928和R955使用的都是环形聚焦型。

倍增级数（ Dynode number of stages ）

是指该型号光电倍增管倍增级的极数，一般来说，级数越多，放大能力会越强。R928和R955倍增级的级数都为9级。

级间电容（ Direct interelectrode capacitance ）

是指该型号光电倍增管的级间电容。

Anode to last dynode是指该型号光电倍增管的阳极和最后一个打拿级间的电容大小；

Anode to all other electrodes是指阳极和其他电极之间的电容大小。R928和R955阳极和最后一个打拿级的电容大小约为4 pf，而阳极和其他电极的电容大小约为6 pf。

最大功率下参数（Supply voltage、Anode current etc.）

Supply voltage between anode and cathode：是指该型号光电倍增管阴极和阳极之间所加的最大额定电压的值。

Supply voltage between anode and last dynode：是指该型号光电倍增管阳极和最后一级打拿级之间额定最大的电压值。
R928和R955光电倍增管阳极和阴极之间最大所加的电压为1250 V，而阳极和最后一级打拿级之间最大的电压为250 V。

Average anode current：是指该型号光电倍增管在任何大于30 s的时间内，阳极的平均电流大小。R928和R955光电倍增管不建议超过的最大平均电流上限为0.1 mA。

阴极灵敏度测试参数（测试环境温度为25 ℃）

Quantum efficiency（ at peak wavelength )：是指该型号光电倍增管阴极面在峰值波长下的量子效率大小。R928在波长260的量子效率为25.4%，R955在波长220时的量子效率为29%（以上给出的是R928的典型值）。

Luminous：是指该型号光电倍增管阴极面的光照灵敏度。测试时使用色温为2856 K的钨丝灯作为光源，阴极和阳极之间的电压为100 V。R928的光照灵敏度典型值为250u A/lm，最小值为140u A/lm；R955的光照灵敏度典型值为250 uA/lm，最小值为140 uA/lm。

Radiant：是指该型号光电倍增管阴极面的辐射灵敏度。一般会给出几个常见波长下的辐射灵敏度数值。R928在194、254、400、633、852 nm时，阴极面的辐射灵敏度值为18、52、74、41、3.5 mA/W（以上给出的是R928的典型值）。

Red/White radio：是指该型号光电倍增管阴极面的红白光灵敏度比值。测试时在光源和探测器之间使用滤光片（东芝 R-68)，然后测量阴极面输出。R928和R955光电倍增管的红白光灵敏度典型值分别为0.3、0.3。

Blue sensitivity index：是指该型号光电倍增管阴极面的蓝光灵敏度。测试时在光源和探测器之间加入滤光片（打磨至一半厚度的康宁 CS-5-58)，然后测试阴极面输出。R928和R955光电倍增管的蓝光灵敏度典型值分别为8、8。

阳极灵敏度测试参数（测试环境温度为25 ℃）

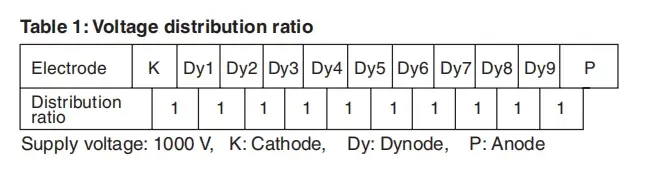

Luminous：是指该型号光电倍增管阳极的光照灵敏度。测试时使用色温为2856K的钨丝灯作为光源。测试时使用的电压和分压比参考表1。R928的光照灵敏度典型值为2500 A/lm，最小值为400 A/lm；R955的光照灵敏度典型值为2500 A/lm，最小值为400 A/lm。

Radiant：是指该型号光电倍增管阳极的辐射灵敏度。一般会给出几个常见波长下的辐射灵敏度数值。R928在194、254、400、633、852nm时，阴极面的辐射灵敏度值为1.8×105、5.2×105、7.4×105、4.1×105、3.5×105 A/W（以上指的是R928的典型值）。

Gain：是指该光电倍增管使用如表1所示的电压值和分压比进行测量时，光电倍增管的增益值大小。R928和R955光电倍增管在此时的电压下，增益为1.0×107（以上指的是R928的典型值）。

其他（测试环境温度为25 ℃）

Anode dark current (after 30 min storage in darkness)：是指该型号光电倍增管在上电放置在暗室30分钟后，测试阳极暗电流的输出大小。测试时使用的电压和分压比参考表1。R928和R955光电倍增管的暗电流典型值分别为3 nA、3 nA，最大值为50 nA、50 nA。

Anode dark count（for the R928P、R955P)：是指R928P、R955P在每秒内的暗计数值的大小。一般在型号后面带P的光电倍增管是指适用于光子计数方法的光电倍增管。测试暗计数时的电压值和分压比可以参考表2。R928和R955光电倍增管每秒的暗计数典型值为500、500个，最大值为1000、1000个。

ENI(Equivalent Noise Input)：是指该型号光电倍增管的等效噪声输入。 R928和R955光电倍增管的等效噪声输入为1.3×10-16。

Anode pulse rise time：是指该型号光电倍增管的阳极脉冲上升时间，上升时间是指信号输出脉冲从10%上升到90%时需要的时间。测试时使用的电压和分压比参考表1。R928和R955光电倍增管的脉冲上升时间分别为2.2、2.2 ns。

Electron transit time：是指该型号光电倍增管的电子渡越时间，渡越时间是指光信号的输入到信号脉冲输出之间的时间差。测试时使用的电压和分压比参考表1。R928和R955光电倍增管的电子渡越时间分别为22 ns。

Transit time spread(TTS)：是指该型号光电倍增管的渡越分散时间，渡越分散时间是指光阴极面所有单个光电子脉冲渡越时间的起伏。测试时使用的电压和分压比参考表1。 R928和R955光电倍增管的渡越分散时间分别为1.2、1.2 ns。
