【宝藏干货】十分钟解决高中物理!!电学实验!!
-
1.1电表读数

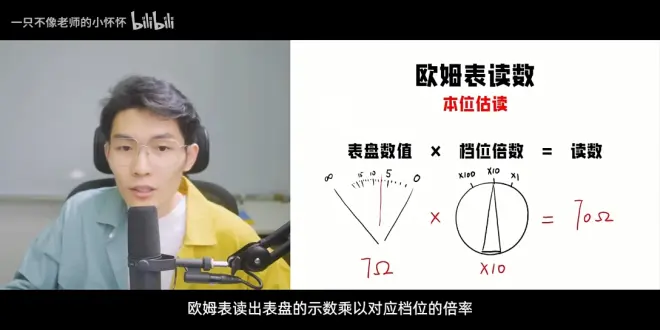

①本位估读：欧姆表，其他电表2 5相关
②估读到下一位：其他电表1相关
电表的“一二五”读数原则
一（0-3A , 0-3V）最小刻度 0.1 准确到0.1位,估计到0.01位
二（0-0.6A）最小刻度 0.02 准确到0.01位,估计到0.01位
五（0-15V） 最小刻度 0.5 准确到0.1位,估计到0.1位
-
1.2电表的选取（不包括改表的情况）
每次调倍率后，需要欧姆调零。
注意：要先保证1能完成实验，再看2量程过半。
-
1.3电表改装
黄笔：3V 1000Ω电压表→15V电压表
蓝笔：3V 1000Ω电压表→0.6A电流表
方法：改表就是改电阻
同种改量程（“串压并流扩量程”）
电压表：串联，量程扩大=电阻扩大。
电阻（量程）要变大就串联，电阻（量程要变小就并联。
电流表：并联，量程扩大=电阻缩小。
压/流互改
①两个量程，用欧姆定律求比值（V/A），得到一个阻值，这个阻值是改表的目标阻值。
即：V的量程 / A的量程 = 改表的目标阻值
②得到目标阻值后，想办法把原阻值改为目标阻值即可。
（eg.本题蓝笔：把1000Ω改为5Ω）
-
1.4多用电表
量程大小判断：
电流表之间连接表头的量程小，
电压表距离表头近的量程小。
即：多用电表“压近流连量程小”
黑红表笔的颜色，一般用电表内部电源产生的电流方向进行判断。
电流从红色表笔流入电表，黑色表笔流出电表。
即：多用电表电流，“红进黑出”
①所有电表在使用之前，都要进行机械调零。
②欧姆表每一次换档位时，都要进行两表笔短接的欧姆调零
机械调零：指针在左端∞处
欧姆调零：指针在右端0刻度处
选档：中值刻度附近
指针偏转小，说明待测电阻阻值较大，应选择较大倍率档位。
过程：机械调零→选档→（换挡→短接→）欧姆调零
为保证安全，测电阻时应把待测电阻与其它电路断开。
用欧姆表测电阻前要进行欧姆调零，用同一挡位测不同的电阻不需要重新进行调零，换挡后必须进行欧姆调零。
-
2.0伏安法测电阻
内/外接 + 分压/限流 + 电源开关
2.1内接外接
①不严谨来讲，大电阻用内接，小电阻用外接。
②严谨来讲，待测电阻的平方＞两个表的阻值的乘积用内接，＜用外接。
即，比较 Rx² 和 R(A)R*(V) 的大小
内接和外接都存在误差
内接法结果偏大，
外接法结果偏小。
大内偏大中，第一个大关于选取，第二个大关于误差。
即：待测电阻阻值大，内接得到偏大结果。
综上：电流表，“大内偏大，小外偏小”
-

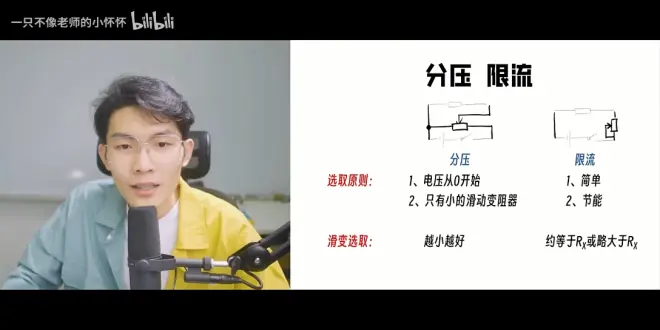

2.2分压限流
画法：分压类似于并联，限流类似于串联
选取原则：（分不清时，蒙分压）
分压：“小零分”
①要求待测电压从零开始
②只给出了一个阻值比较小的滑动变阻器
限流：
题目中要求电路尽量简单或者节能
R滑分压、限流接法：
分压（0起，R小，烧表）
限流（简单、节能）
滑动变阻器选择：
分压：尽量使滑动变阻器＜待测电阻，且越小越好
限流：≈或略大于 待测电阻
注意：
测量小灯泡完整伏安特性曲线时，一定要选择分压电路；
而且要注意 选表的量程 一定要达到 小灯泡的额定电压和额定电流。
-
3.0测量电源E、r
三种方法：
①伏安法U-I，②伏阻法U-r，③安阻法I-R
-
3.1U-I测量电源E、r：待测元器件是电源。
伏安法：用电压表和电流表来测量。
选表原则和电阻误差同上，大内偏大。
电动势的误差：
内接法无误差，外接法电动势结果偏小。
tip：记不住，蒙外接，外界两个都偏小。
总结：伏安法测电源E、r，“大内等大，小外小小”
滑动变阻器选择和电源内阻尽量接近的，一般电源的内阻都是几欧左右。
①描点画图，要尽量准确
②根据图像求出截距和斜率
③截距为电动势E，斜率的绝对值为电源内阻r
注意：如果给出的是I-U图像，要自己进行转变。
-
3.2U-R测量电源E、r
伏阻法：用电压表和电阻箱来测量。
误差分析：都偏小。原理为等效电源法。
等效电源：
原电源=E+r，原电源+R=新电源。
新电源=新E+新r。
新E=路端电压U。
新r=R和r的串联和并联。
(1/U)-(1/R)图像：E=1/截距，r＝斜率/截距
若为(1-R)-(1-U)图像，需要自己变换。
-
3.3I-R测量E、r
安阻法：用电流表和电阻箱来测量。
R-(1/I)图像：E=斜率，r=-截距
若为(1/I)-R图像，需要自己变换。
-

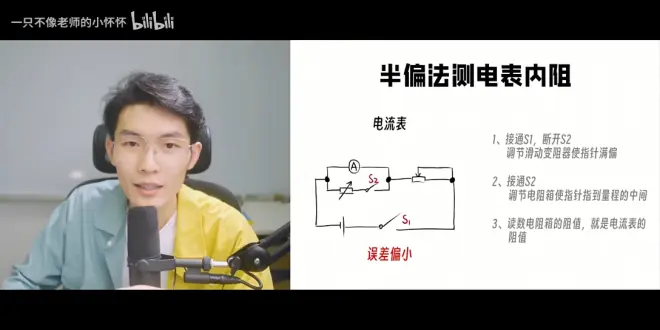

4.0半偏法
测量两种表的阻值，思路一样：
①先调节滑动变阻器，使电表的指针到满量程；
②再调节电阻箱，使电表的指针到半量程。
-
4.1半偏法测电压表：结果偏大
4.2半偏法测电流表：结果偏小
测两种电表区别：
①其中一个开关的操作不同
②误差不同
-
误差分析：
实际电流表可以等效为理想电流表和R(A)的串联。
实际电压表可以等效为理想电压表和R(V)的并联。
串联R大于任何R1和R2，且大于较大的，若R1和R2相差较大，则越接近较大的。
并联R小于任何R1和R2，且小于较小的，若R1和R2相差较大，则越接近较小的。
