15-6 割集电压方程的矩阵形式
1. 割集电压是指由割集划分的两组结点（或两分离部分）之间的一种假想电压，而以割集电压为电路独立变量的分析法称为割集电压法。
2. 割集电压法的复合支路定义如图，支路方程的形式如图。

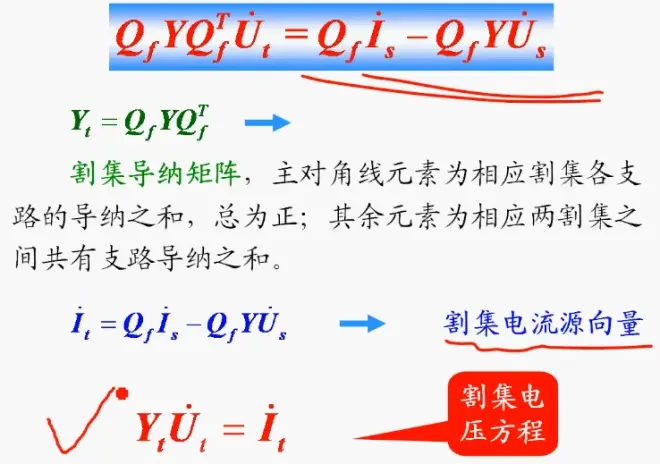

3. 割集电压方程如图，其中割集导纳矩阵Yt=Qf Y QfT
4. 割集分析法的步骤
(1) 选定一个树，写出Qf、Y、Us、Is；
(2) 计算Yt，It，列出割集方程
(3) 求出割集电压Ut，利用U=QfT Ut求出支路电压，利用I=Y（U+Us）-Is求出支路电流
例：以运算形式列出电路的割集电压方程的矩阵形式
