大家好！今天我们一起来学习粗糙度的相关知识！

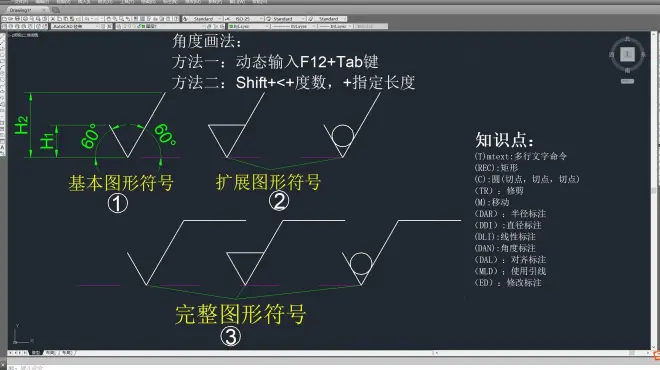

注:设图样的尺寸数字和字母高度为h,则高度H1等于比h大一号字体的高度，高度H2的最小值应比2h稍大一点；当h=2.5mm时，H2最小值为7.5mm；当h=3.5mm时，H2最小值为10.5mm；当h为更大时，H2最小值查阅GB/T 131——2006.

图形符号的线宽d'=字母线宽d=h/10mm。

如图所示：①基本图形符号

含义:未指定工艺方法的表面，当通过一个注释解释时可单独使用！

如图所示: ②扩展图形符号

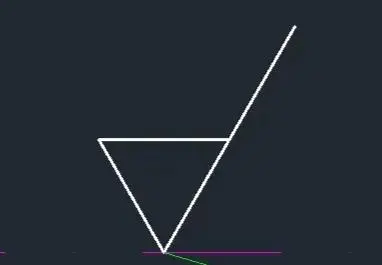

含义:用去除材料方法获得表面，仅当其含义“被加工表面”时可单独使用。

含义:不去除材料的表面，也可用于保持上道工序形成的表面，不管这种状况是通过去除或不去除材料形成的。

如图所示: ③完整图形符号

含义:在以上各种符号的长边上加一横线，以便注写对表面粗糙度的各种要求。
