海盗船5000X机箱＋ROG Z690吹雪主板打造的白色风格主机

2023-03-01 19:19 作者:武生宝  | 我要投稿


    今天为大家分享一套纯白色主题的装机，如果把一台主机比作一个家的话那么首先要敲定的便是房子，机箱选择的是海盗船5000X RGB 极地白版本，这也是该系列的最高阶版本机箱了，内部硬件搭配结合手头现有的白色产品资源，主板使用的是华硕的Z690-A GAMING WIFI D4 吹雪搭配12代12700K处理器，与之匹配的散热器同样来自华硕的吹雪360一体式水冷，内存以及显卡则是来自影驰的HOF Pro D4套装以及白色3070Ti HOF PRO，这套白色的配置也是日常装机的主流选择了。日常使用的话RGB灯效统一为白色光源，整体效果力求简约精致。


CPU  INTEL  i7-12700K

散热器  ROG STRIX 吹雪360 ARGB

主板 ROG Z690-A GAMING WIFI D4 吹雪

电源 海韵 PRIME TX1300W

机箱  机箱  美商海盗船 5000X RGB 极地白

硬盘   XPG Gammix S70 Blade 1Tb

显卡  影驰RTX 3070Ti HOF PRO

内存  影驰 HOF Pro RGB DDR4 3600 16G(8Gx2)套装



整机展示





硬件展示


主板选用华硕Z690吹雪D4版本，白色方案的不二之选。整体外观方面延续了上代吹雪的设计，主板表面覆盖了大面积厚实的银白色散热装甲，整体堆料明显比上代更足，并且还添加了更具实用性的ROG理线魔术贴以及显卡快拆按钮。

供电方面采用了16+1供电模组，MOSFET采用了Visha新一代的SIC659，拥有整合上下桥的NexFET一体式设计，单颗可承载80A电流，能够提供充足的电流供应。

采用全新的intel LGA 1700底座，全面兼容Intel 12代酷睿处理器。供电方面采用了16+1供电模组，MOSFET采用了Visha新一代的SIC659，拥有整合上下桥的NexFET一体式设计，单颗可承载80A电流，能够提供充足的电流供应。
音频部分采用SupremeFX ALC4080声卡，支持阻抗检测、高保真输入输出、音频屏蔽技术、内置SV3H712放大器以及双向AI降噪技术。
提供了三条PCIe插槽，其中2条为PCIe×16插槽和1条PCIe×1插槽。靠近CPU的第一条插槽支持PCIe5.0×16模式，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。

提供了4条PCIe4.0×4规格的M.2 SSD插槽，其中主M.2 SSD插槽来自主板直出的PCIe通道，其余三个M.2 SSD插槽则来自Z690芯片组，所有的M.2插槽都配备了厚重的铝制散热片和高导热系数硅脂垫。M.2 SSD固定方式均采用M.2 Q-LATCH便捷卡扣设计，无需工具即可轻松拆装M.2 SSD。

内存方面提供了四根单边卡扣式的DDR4内存插槽，DDR5内存虽然最近有降幅，但是对于普通玩家而言依然高高在上，所以就目前而言选择能够支持DDR4内存的Z690主板才更具性价比。最高支持双通道的DDR4 5333+(OC)的高频DDR4内存，主板还搭载了华硕OptiMem III内存优化技术，可显著提升内存超频空间和稳定性。

白色按钮是专为显卡设计的“Q-Release”快拆按键，再也不用担心拆卸显卡时候摸不到被挡住的PCIe卡扣了。

采用双8pin ProCool高强度供电接口。
硕大的VRM散热装甲上方加入了全新的RGB灯光元素，电路纹理元素外加ROG LOGO通过亚克力透光板打造出更具层次感的立体灯效，通电后可带来更加出众的视觉效果。
一体化的I/O接口背板也是当下主流配置，接口方面提供1个HDMI 2.1和1个DP 1.4视频输出接口最高支持8K/60Hz的视频输出、8个USB Type-A接口、2个USB Type-C接口（1个20 Gbps、1个10Gbps），1个2.5G有线网卡接口、Wi-Fi 6天线接口、BIOS一键升级和恢复按钮以及音频输出接口。

主板背部也很规整。

白色方案搭配华硕的ROG Strix 吹雪 360一体水冷，官方提供了长达六年质保。
附件包括百家之言贴纸、雪舞战姬钥匙扣、全平台扣具、风扇延长线以及RGB一拖三集线器。
散热器整体白化处理。
冷排尺寸为122 × 394 × 27 mm，标准的360铝制冷排。冷排表面平整，散热鳍片工整严密，整体做工十分扎实。
采用了第七代Asetek水泵，满载转速可达3600转。
纯铜散热底座，并预涂了硅脂。

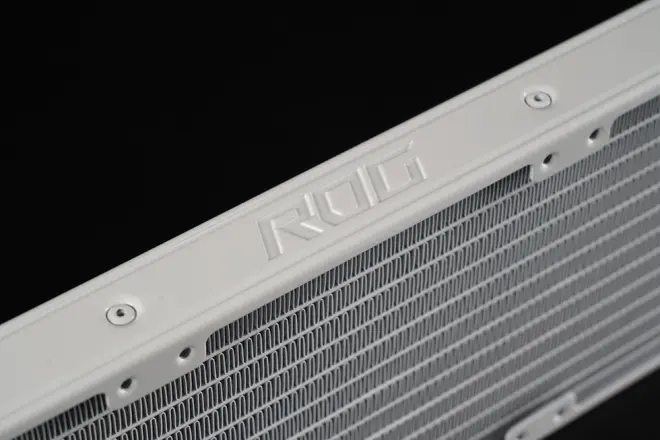

冷排侧面的ROG LOGO。
自带了3把12cm 白色ARGB风扇，采用了半透明的白色扇叶，能很好的进行导光。
风扇转速为800-2500±10% RPM，风量80.95 CFM / 137.5 m3h，风压5.0 mmH2O，噪音37.6 dB (A)，支持PWM/DC。
内存是影驰的HOF PRO RGB名人堂内存，白色即高档。
影驰HOF PRO RGB名人堂内存在保留了名人堂系列内存高频率的同时，还有漂亮的RGB灯，还有全新设计的裂刃散热片。
HOF PRO RGB内存使用了定制的8层A2 PCB，单面设计，颜色自然是HOF传统的白色，中间丝印HOF商标，A2 PCB能够保障内存高频、超频下持续稳定运行。
裂刃散热器铝材厚度大约有2mm，有较大的热容，外观与此前的HOF系列内存有明显不同，表面层次分明， 表层使用电泳白工艺，凹层有磨砂金属质感，整体凹凸有致，白银简单配色，搭配利落线条，层次感分明，诠释出简单的几何艺术美。
内存顶部是细磨砂雾面质感的导光罩，中间有Hall Of Fame的贴标，内置有8颗高亮灯珠，可展示出璀璨灯光效果，它的默认灯效是极光效果。内存高度48mm，算是比较高的内存，作为参照，芝奇幻光戟的内存高度是43.2mm，而标准裸条的高度应该是30mm左右。
为了填补机箱前部的空白，增加了两套海盗船的iCUE LC100灯板套件。
iCUE LC100灯板套件分为基础套件和扩展套件，基础套件包括9个灯板（1个主灯板、8个扩展灯板）、8个低位连接器、2个铰链式转角、1个双通道Lighting Node CORE控制器，基础套件则没有控制器。虽然这款灯板不支持无控制器使用，但iCUE LC100还兼容COMMANDER CORE XT以及COMMANDER PRO控制器，使用海盗船高端散热器和机箱的玩家直接购买扩展套件即可使用。
配件包括灯光控制器以及连接线材。

iCUE LC100的主体由9个独立的灯板组成，灯板形状是海盗船标志性的等边三角形，每个三角灯板的尺寸为45.3mm×39.3mm×7.8mm。
灯板的正面采用乳白色的匀光板，灯板可以通过磁吸的方式固定在机箱内部以及金属部件上，比如机箱的电源仓表面、金属挡线板等位置。  iCUE LC100的连接方式很巧妙，每块灯板上都有两排5Pin的金属触点，再利用可自由调节的圆柱形铰链与磁吸式触点接头相连，实际上没有触点的那一面也支持磁吸固定，组成闭合图案时能做到首尾相连。值得一提的是，灯板内部的磁铁排列让它们只能以同一个朝向相吸，如果玩家不小心搞错了正反面，磁力会让铰链偏移触点，从而避免短路的情况发生。
通过圆柱形铰链相连接的灯板之间支持角度调节，当使用直径更大的转角连接器时能进一步扩展到±90°，意味着玩家所拼出的图案不再局限于平面，而是可以打造出更加多变的立体造型。方便玩家以不同方向、不同角度对灯板进行串联组合，独特的磁性式设计不存在安装限制，玩家可以充分发挥创造力，设计出自己喜欢的个性化的灯效装饰。
背面的黑色外壳印有海盗船的品牌Logo，做工方面小巧精致，边缘处都做了倒角处理，拿在手中很有分量感。
显卡来自影驰的3070ti hof pro，属于影驰HOF高端系列。
显卡3个散热风扇均采用11片静霜扇叶，并搭载智能启停技术，显卡通电后中间的风扇支持ARGB灯效。
显卡从外到内白色设计，正面导流罩采用了天使羽翼的设计理念，中间风扇两侧分别延伸出两对羽翼。

显卡的顶部和侧面也都有独特的羽毛纹理。

顶部的影驰HOF LOGO支持RGB灯效。

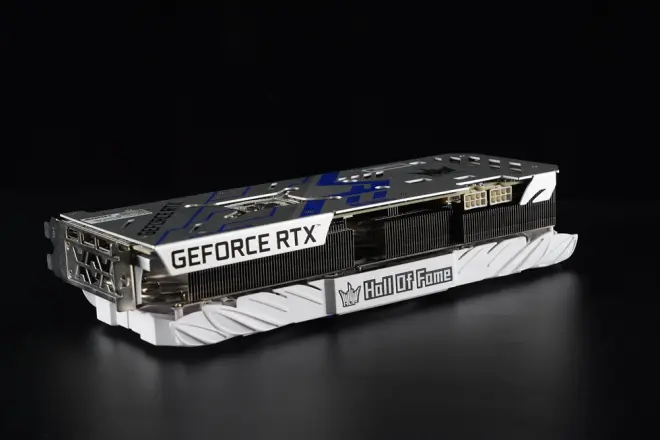

显卡的功耗设计为310W，搭载了8+8pin的合金加固供电接口，10相GPU供电，2相显存供电。

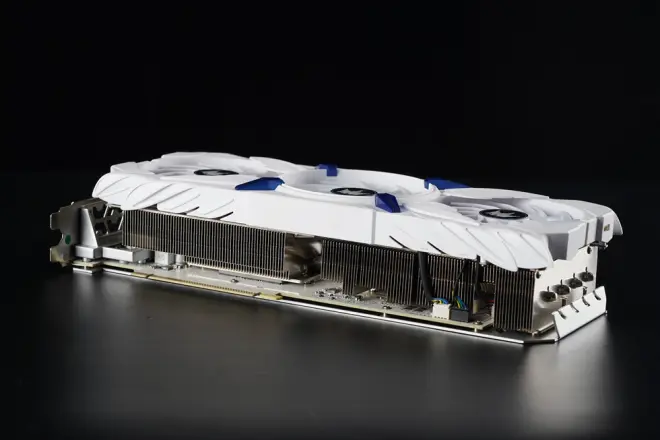

厚实的散热鳍片。
采用6根6mm镀镍复合热管并采用回流焊工艺。
显卡背部，采用一体成型金属背板，背板尾部及芯片部位均做了大面积镂空处理，极大的提高了热空气流动性，散热效果更强。

显卡金手指。
显卡输出接口部分，影驰RTX 3070 Ti HOF Pro提供了3个DP1.4a接口，以及一个HDMI 2.1接口，支持最新的4K144Hz显示器，同时还支持分辨率更高的8K60Hz显示。
电源是来自海韵的至尊旗舰钛金Prime TX-1300W，这款电源买来屯了很久了，是专门为13代平台搭载40系显卡准备的，此次装机使用也是亮亮相热热身而已。

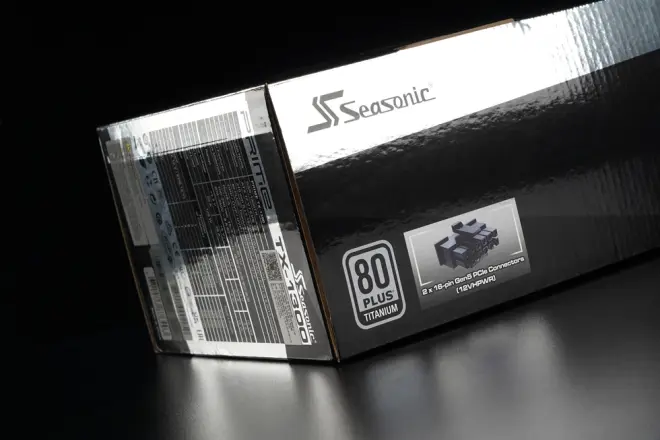

外包装方面还是以海韵目前统一的钛金包装为基调，不同的是外包装比以往更加细长大了不少。海韵Prime TX-1300电源额定功率为1300W，通过了80Plus钛金认证，配备有两个GEN5的12VHPWR接口，更强劲的输出能力也为兼容新一代显卡做好了充足的准备，官方也为此款电源提供了长达12年的质保售后。

各种模组线材多达21条，模组线采用16AWG线径及高规格合金端子，从容应对大功率传输场合，黑色压纹线不但细腻而且柔软，装机过程中降低了理线难度，也提升了整体美观程度，同时也为用户省去了单独定制线材的成本。
两根单独配置的PCIE 5.0 12VHPWR 线材为编制网线材，有些粗壮生硬，现在通过海韵官方可以免费申请更换为压纹线材质的。

海韵Prime TX-1300电源在外观设计上延续了同系列产品的风格，采用银黑搭配的颜色，电源三维尺寸为：210mm*150mm*86mm,电源长度达到了21CM，采用全模组线材设计。
双色外壳设计，散热孔采用了拉长的六边形设计，镀铬不锈钢网罩作为进气栅格的装饰。

配置了一枚135mm直径的FDB轴承风扇进行散热，支持Hybird风扇智能启停功能，在保证高性能输出的同时也能在运行时维持足够安静。
采用了全模组接口设计，从接口可以看出，线材非常的多，可满足各种旗舰平台的硬件需求。
电源铭牌输出规格方面，电源采用的是单路+12输出设计，+5V与+3.3V则通过DC-DC模块从+12V转出，其中+12V输出电流为额定108.33A，相当于1300W功率，+5V与+3.3V的输出电流均为额定25A，联合输出功率则为125W。
电源使用的是C20输入接口，开关也是大电流款式，旁边是Hybrid风扇智能启停功能的开关。

机箱是来自美商海盗船的5000X RGB极地白，也是本次装机的主角。机箱三维尺寸为：520mm*245mm*520 mm，整体全白化处理，并且额外配备了四枚白色的QL120 RGB高端风扇。

机箱整体材质为钢结构框架做工厚重扎实，机箱正面、顶部以及左右侧板均采用4MM厚度的钢化玻璃，机箱内外通透可见，无论是机箱各种硬件还是RGB灯效都可以得到非常直观的展现，机箱前面板两侧预留有大面积进气开口。
机箱内部设计非常规整，主板安装位从ITX到E-ATX均可安装，在主板区域的中心位置做了大面积开口处理，有助于安装散热器以及辅助主板背部散热，在边沿位置设计有不少开孔对于走线非常便利，位于机箱右侧还有一块挡板，日常可以遮挡背部凌乱的线材，取下之后则是三个12CM风扇安装位置，同时也可支持安装360冷排。散热器方面最高支持170MM高度的风冷散热器，前部和顶部以及侧部则均可支持360冷排或者风扇，显卡最长可支持400MM长度，可完全兼容40系显卡。

机箱尾部，采用经典的电源下置设计，提供了7条PCI挡板插槽，2条竖置的PCI插槽，尾部可安装一枚120MM/140MM风扇。

机箱右侧板采用钢化玻璃加塑框菱形的进气格栅设计。
机箱背部同样带有一整块金属材质的挡线板，采用合页和磁吸的固定方式。背部提供了25mm的理线空间，同时，海盗船RAPIDROUTE易捷理线系统可以让你轻松将主要线材放入一个专门的隐藏式同道中，多个位置均提供理线孔及魔术贴，理线更轻松。背部还预装了一个风扇HUB一个iCUE的灯光控制器，存储方面机箱背部提供了3个2.5寸硬盘支架，免工具拆卸设计方便安装与拆除，另外位于电源仓部分还提供了2个2.5寸硬盘安装位用于存储拓展。
侧板的固定方式为卡口加手拧螺丝，双保险固定，拆卸方便。
极地白5000X和普通5000系机箱最大的区别就是预装了4枚QL120 RGB风扇，这个风扇单独的售价并不便宜，一口气配置了四枚贼船诚意十足啊，QL120 RGB风扇拥有136个可寻址灯珠，风扇正反两面都有灯环，点亮后的灯效炫彩夺目。

前面板的固定采用卡口设计拆卸非常便捷，取下前面板后可以看到还有一整张的精细防尘网覆盖，因为机箱主要进风来自前部所以防尘必不可少，另外在机箱的前部和尾部还自带了4枚自家的QL120 RGB高端风扇。

前面板的固定采用卡口设计拆卸非常便捷，取下前面板后可以看到还有一整张的精细防尘网覆盖，因为机箱主要进风来自前部所以防尘必不可少，另外在机箱的前部和尾部还自带了4枚自家的QL120 RGB高端风扇。
机箱前置接口位于顶部，提供了一个开机按钮、两个USB3.0接口、一个TYPE-C接口、3.5mm耳机麦克风二合一插孔以及重启按键。

底部电源仓位置覆盖有防尘网，向外抽出即可拆下，日常清理非常方便。机箱四角也都有橡胶减震，提供稳定支撑的同时还能起到止震的作用。

完毕......
