通讯软件008——分分钟学会M340 Modus通讯
本文介绍施耐德M340 PLC与第三方设备进行Modbus通讯的简单教程。第三方设备可以采用Modsim或Modbus Slave软件来仿真Modbus从站。软件可登录网信智汇（wangxinzhihui.com）下载。
1）打开unitypro软件，配置通讯模块参数。本案例采用0机架第2模块0通道，设备类型为主站，从站ID为1，其他参数与从设备参数一致。
2）编写读取数据程序：程序如下。
程序解读如下：
a）ADDM 功能用于将字符串转换为可以由以下通讯功能直接使用的地址。
Addr_String：格式为rack.module.channel.slaveid，本案例为’0.2.0.1’，见第1张图。
b）Read_VAR：用于读取一个或多个语言对象的值。读取的对象必须始终是连续的。它们可能位于远程 CPU 中，或者位于连接到信息通道的设备中。
在 Modicon M340 和 M580 CPU 中，READ_VAR 功能可以在远程设备中最多读取 2000 个连续位。
在 Premium PLC 中，READ_VAR 函数可以在远程设备中最多读取 1000 个连续位，无论使用任何设备和协议（Uni-Telway 或 Modbus/Jbus）。
ADR：由ADDM模块传递过来。
OBJ：对M340取值为：
“%M”：内部位，对应Modbus 01寄存器
“%MW”：内部字，对应Modbus 03寄存器
“%I”：输入位，对应Modbus 02寄存器
“%IW”：输入字，对应Modbus 04寄存器
NUM：要读取的第一个对象的地址
NB：要读取的对象数量
RECP：包含读取对象的值的字表
GEST：交换管理表，用于传递超时参数、保存通讯状态值等。本案例定义的交换管理表如下：
交换管理表结构如下：
要设置超时参数，可在特定字节传入超时值。
通讯报告：返回通讯的状态值
操作报告: 返回操作的结果。当通讯报告返回为16#00时，操作报告值如下：
当通讯报告返回为16#FF时，操作报告值如下：

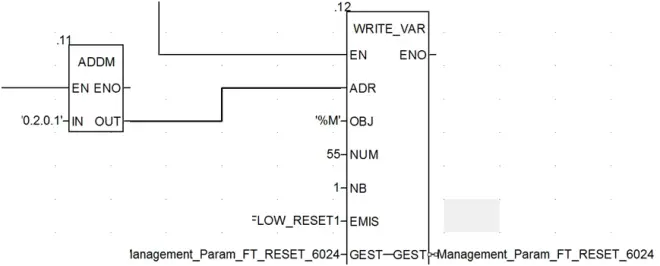

3）编写写数据程序：以下例子实现向01寄存器地址为55的线圈置ON。
参数同上，这里交代一下EMIS，EMIS是ARRAY [n..m] OF INT ，而线圈是bit位，所以要写入的数据要计算好对应的INT值。
