【技巧分享】添加焊缝时两种焊接选择选项的区别

焊件在添加焊缝时会有两种焊接选择：焊接几何体和焊接路径，这两个选项有什么区别呢？在添加焊缝的时候我们该怎么选择呢？

1、打开焊件零件，选择“焊缝”命令为焊件添加焊缝（图1）。

2、首先选择焊接几何体选项，并选择需要添加焊缝的面，设置焊缝大小为5mm（图2）。

3、点击确认生成焊缝，并重复以上步骤添加其他几个焊缝（图3）。

4、按Ctrl+Q重建模型，选择“评估—性能评估”查看重建时间（图4）。

5、打开初始的焊件零件，点击“焊缝”命令添加焊缝，焊接方式选择“焊接路径”选项并选择需要添加焊缝的边线，设置焊缝大小为5mm（图5）。

6、点击确定，生成焊缝，并按照以上步骤添加其他几个焊缝（图6）。

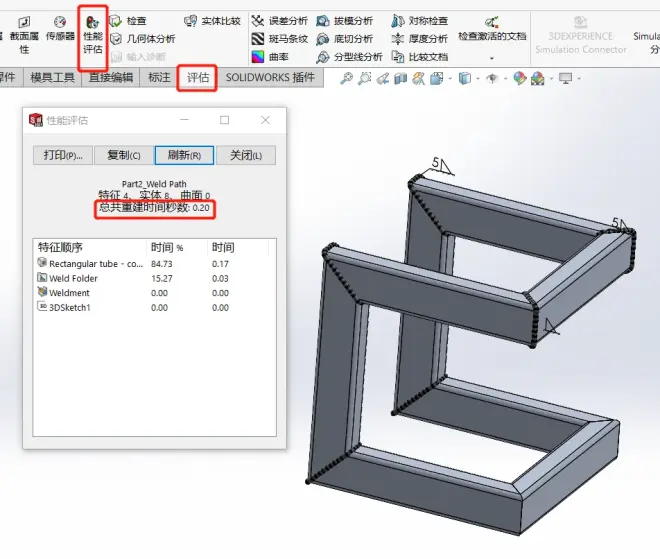

7、按 “Ctrl+Q”重建模型，选择 “评估—性能评估” 查看重建时间（图7）。

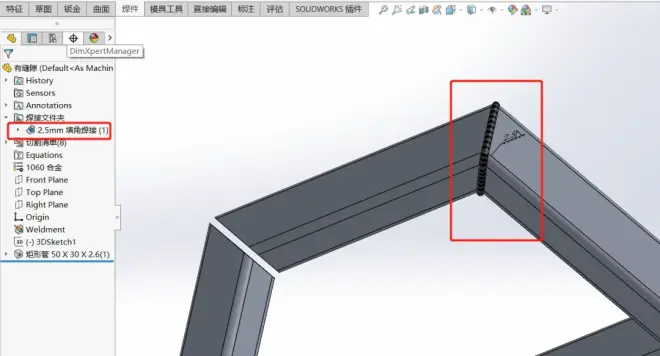

8、以上为两构件之间无缝隙的情况，打开一个有缝隙的焊件零件进行测试，统一设置焊缝大小为1mm，我们会发现以“焊接几何体”方式，如果输入焊缝大小过小，会自动填充最小缝隙大小（图8），而“焊接路径”方式并不会自动调整而是会生成这个大小焊缝，但并不符合要求（图9）。

所以在创建焊缝时，经过比较使用“焊接路径”选项会比“焊接几何体”选项的重建时间短，当需要添加较多焊缝时，我们可以选择 “焊接路径”选项，对于性能的提高还是有比较大的帮助。当两个构件之间有缝隙时，我们可以使用“焊接几何体”选项来自动确定焊缝大小，或者使用“焊接路径”设置一个相对大一些焊缝大小以满足需求。

以上就是添加焊缝时两种焊接选择选项的区别讲解。如有兴趣或需求了解其他干货技巧，可联系我们或关注公众号获取 SOLIDWORKS 更多完整资讯。
