圆棒两边冲小耳朵冲头用Cr12MoV崩裂，改用8566模具钢寿命翻倍

浙江老客户咨询，直径6毫米圆棒上冲1.5宽的槽，用什么模具钢既有韧性又耐磨损？【誉辉模具钢黄子鹏日记第483篇】

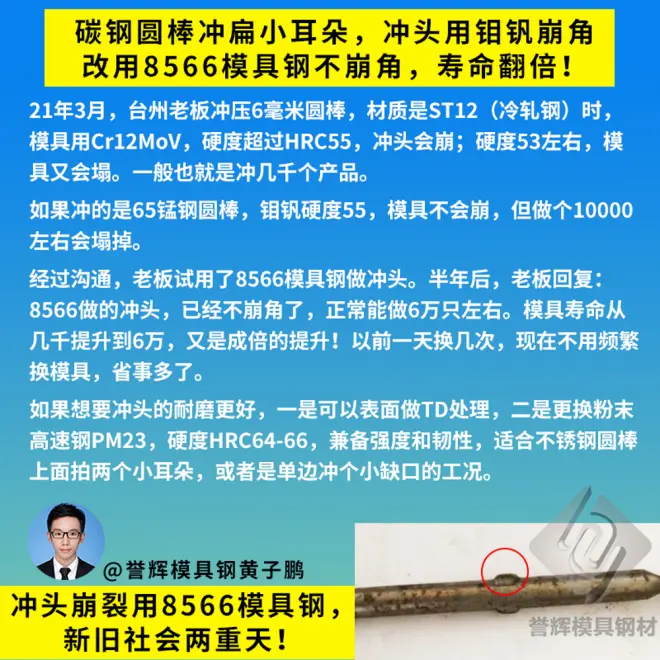

看了一下记录，这个老板是在21年3月份认识的。他是在6毫米圆棒上冲2个凸包（冲小耳朵），材质是ST12（冷轧钢）。原本冲头用Cr12MoV模具钢，硬度超过HRC 55会崩裂，硬度HRC 53左右会塌边。不管怎么弄，一天都要换几次冲头，实在太麻烦。

改用8566模具钢之后，老板回复誉辉模具钢黄子鹏：冲头不崩角了，能做个6万只左右。模具寿命从几千提升到6万，又是翻天覆地的提升！

圆棒冲扁模具，单纯解决冲头崩裂问题的，用8566模具钢确实效果好。因为8566模具钢的抗崩裂性能是高速钢SKH-9的4倍、D2的2倍。可以解决D2模具钢、DC53模具钢、高速钢SKH-9等高硬度模具钢没办法解决的模具开裂问题。

8566模具钢硬度在HRC58-60，如果还想冲头的耐磨性更好，誉辉模具钢黄子鹏通常是2种解决办法。

第一，是表面做TD处理。我们有家韩国汽车零部件公司的老板，有个45号钢齿轮打扁的冲头，用知名品牌某百的粉末高速钢ASP23镀金钛，大概打20000次，冲头内圈崩角，且和工件粘连难以分离，冲头报废。

改用8566模具钢+TD处理，冲头寿命达到50000次，没有崩角。最后冲头报废也是粘连工件的问题。且不说冲头寿命提高2倍多，单是材料的成本就已经省下一大笔钱。

第二，誉辉模具钢黄子鹏直接用粉末高速钢PM23了。在不锈钢圆棒上面拍两个小耳朵，冲槽，冲缺口，对模具钢的强度和韧性同时有要求。

粉末高速钢PM23的耐磨性和韧性是高速钢SKH-9的2-3倍，硬度HRC64-66。作为粉末雾化成型的钢材，高纯净度、高韧性、高疲劳强度。克服了普通高速钢容易崩缺的问题，耐磨性又比一般高速钢要好。

粉末高速钢PM23有小件的条状硬料，可以直接回去割一点冲头试试效果。

屏幕前的老板如果也有类似的圆棒两边冲小耳朵冲头用Cr12MoV崩裂工况，也可以来誉辉模具钢黄子鹏尝试一下。
