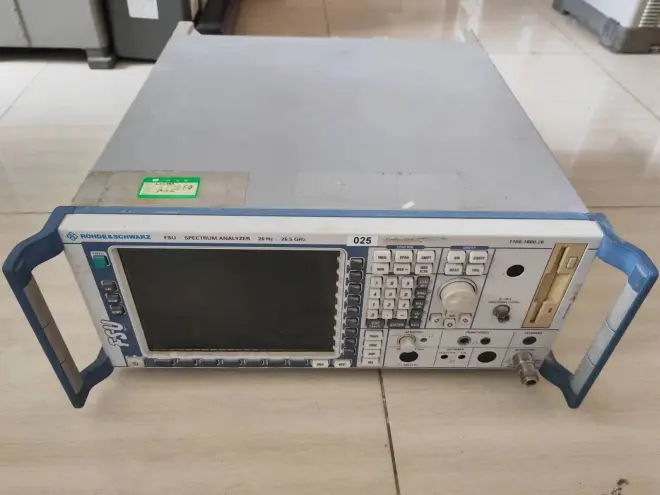

罗德与施瓦茨FSU26 20Hz-26.5GHz 频谱分析仪

技术指标：罗德与施瓦茨 FSU26

Rohde & Schwarz R&S FSU26 频谱分析仪超越了 R&S FSE 和 R&S FSIQ 系列频谱分析仪经过验证的出色射频数据。

在开发、质量管理和生产环境中，需要极宽动态范围的测量更简单、更快速 R&S FSU26 可以称得上是频谱分析领域的新参考

具有的动态范围：

TOI >20 dBm，典型值。+25 分贝

1 dB 压缩（0 dB 射频衰减）：+13 dBm

显示的平均噪声电平：–158 dBm（1 Hz 带宽）

77 分贝 ACLR 典型值。对于 3GPP，84 dB 典型值。带噪声校正

HSOI 55 dBm 典型值。

相位噪声：–160 dBc/Hz 典型值。在 10 MHz 载波偏移

这些特性使得即使在强载波存在的情况下（例如在基站）也很容易找到小的杂散信号。

对于 3GPP 邻道功率测量，84 dB ACLR 的数字允许非常简单且地验证和演示良好的邻道功率 (ACP) 比。建立比别人更好的节点 B，并证明这一点。

高次谐波二阶截取点意味着多通道有线电视测量的佳动态范围。

推出的 R&S FSU 系列频谱分析仪具有频谱分析仪市场上丰富的功能。所有主要功能都直接出现在基本单元中，包括：

10 Hz 至 100 kHz 的高选择性数字滤波器

1 Hz 至 30 kHz 的快速 FFT 滤波器

100 Hz 至 5 MHz 的通道滤波器

RRC 滤波器

1 Hz 至 50 MHz 分辨率带宽

QP 检测器和 EMI 带宽 200 Hz、9 kHz、120 kHz

2.5 ms 频域扫描时间

1 µs 时域扫描时间

在 155 和 10001 之间可选择的测量点数/迹线

具有门功能的时间选择性频谱分析

GPIB 接口，IEEE 488.2

RS-232-C 串行接口，9 针 SUB-D 连接器

VGA 输出，15 针 SUB-D

软盘或硬盘上的 PC 兼容屏幕截图

在手动模式下高达 20 次测量/秒

在 GPIB 接口上高达 30 次测量/秒

SCPI 兼容的 GPIB 命令集

R&S FSE R&S FSIQ 兼容 GPIB 命令集
