浅析城市综合管廊电力设计要点
摘要：综合管廊作为城市基础设施的重要组成部分，与城市的日常生活和工业生产直接相关。在铺设城市综合管廊的过程中，要根据城市发展模式和需要，坚持科学合理的解释原则，在建设的基础上加强综合管廊的设计要点。在综合管廊的定期设计过程中，需要在设计的基础上进一步优化其特殊性，充分发挥综合管廊的基本功能。本文重点分析了综合管廊的电力设计要点。
关键词：综合管网；电气设计；要点；分析；
0引言
综合管廊一般建在地下，是市政管道铺设的共同设施。是在城市地下建设一个共同的隧道空间，方便各种地下管道的集中铺设，并在综合管廊配备相应的进料口、监控系统和维护口。在管道敷设过程中，对综合管廊进行调查、规划、设计和施工，通过综合管廊可有效利用地下空间，防止各种维护和土地重复开挖造成的资金浪费，进一步降低道路改造成本和地下管道维护成本。
1.综合管廊电力系统的各部分
在以下综合网络建设过程中，电力设计的重要组成部分包括照明系统、供配电系统和接地系统。
2照明系统
综合管网电器运行中的照明系统主要包括应急照明系统、基本照明系统和应急疏散指示设备系统，基本照明和节能灯具保持5米距离，安装在天花板上，进一步满足综合管理中的照明需求。应急照明系统的注册需要每20米安装一次。同时，在综合管廊中，每20米的距离和管廊的出口和入口数量也需要设置紧急疏散指示照明装置，保持照明时间超过30分钟。
在综合管网站的运行和安装过程中，配电柜需要设置在各配电柜的安装板上。在进行基本照明和疏散指示照明时，非消防配电柜主要供电，其中应急照明系统主要供电为消防配电柜。照明方式控制分为远程控制和现场控制。综合管廊出入口设置的照明系统主要为现场控制，应急照明系统为满足应急需要，发生事故或火灾事故，需要通过自动运行装置自动启动照明控制装置，也需要连接远程控制系统，为了更好地实时监控综合管理，还需要有照明系统进行远程监控。文章出自：王金晶，女 ,13/*77-443-/0992，任职于安科瑞电气股份有限公司厂家总部, 沟通请您Acrel-Wangjinjing
3供配电系统
综合管廊建在城市地下，位于各种城市基础设施建设的基础上，如燃气、电力、交通、给排水工程管道集中在一起，设置专门的维修口进行维修，通过监控系统进一步监控城市管道中的各种管道情况。与其他排水和电气设施不同，综合管廊设有专门的管理中心，统一管理地下管网。为了提供足够的电力，需要设置专门的供配电设施，集中供电综合管理中的各种电气设备。
3.1变电器设置
在综合管廊施工过程中，一般与道路工程同时进行，一般位于绿化带下，不能沿道路设置变电器。综合管廊供电设施中使用的变压器设计有两种方法。一是在地面道路红线内设置变电器，二是在综合管网内设置专用变电站。如果是第二种方式，由于综合管网中分散的电气设施布局，一般来说，为了更好地保证各种电器在使用过程中的用电，变电站会设置在管廊的中心。同时，在管道设计过程中，需要单独设计变电站。变电站不能位于管网的主要空间。如果使用这种方法，可能会投入更多的资金，不具有较高的经济性。因此，为了进一步节约资金，可以采用管网专用箱体变电站的方式采用景观埋地相变，从而减少变电站占用地面的空间，也具有一定的美观性。
3.2配电系统
综合管网设置的主要电气设备主要包括监控、照明、检测维护、排水泵、消防风机等设备，消防分级也可根据其配电设置为一级负荷，监控和应急照明系统为二级负荷，其余为三级负荷。
3.3在综合管廊内设置的配件系统的特点
由于综合管网一般位于地下，包括地下管道的几乎所有部分，因此在管廊施工过程中，考虑到消防道路的需要，及时解决火灾隐患。因此，通常可以设置防火门，直接将整个综合管廊设置为若干防火区。每个防火区作为配电单位配电，综合管网*上部的电缆支架甚至需要有电缆桥架，通过电缆桥架更好地连接配电系统中的电缆，做好管网内部的配电工作。每个保护单元内部甚至需要一个特殊的电源柜，负责防火单元内各设置的配电和控制。同时，每个防火单元甚至需要一个紧急配电柜，以便做好综合管道内各防火单元的负荷配电工作。
4接地系统
在综合管网内部设计电力系统时，需要将整个管道各组的金属管、金属构件、电缆金属护套和各种金属外壳直接连接到接地网上。同时做好防雷接地、电气设备接地、防静电接地、接地信息系统等操作。应用电气金属装置，确保接地电阻低于电阻值，地下管网内部不能采取一定的结构防雷措施。因此，配电系统中还设置了箱内的防雷设施，以更好地处理电压。同时，将电位系统的直接管架组结合起来，做好整个综合管廊的接地操作。此外，还需要根据各防火分区内墙内预埋钢板，将钢板之间的接地钢筋与电缆上的接地钢板连接起来，更好地保证综合管网内部的安全运行。
5.综合管廊内部电缆的选择和安装
5.1保证电缆的绝缘性能
由于地下管廊内部交通不便，操作复杂，在选择各种消防设施的供电电缆时，需要使用绝缘电缆。同时，根据消防所需的电气设备，需要保证电缆具有一定的防火阻燃性能，进一步保证电缆具有绝缘性能。综合管道中使用的电缆的绝缘性能和阻燃性能应完全符合国家标准和公安部门的要求。
5.2电缆敷设时注意事项
综合管廊内电缆敷设时，天然气管道敷设应确保内部电气线路符合国家要求，确保电气无爆破风险，不威胁整个管廊的正常运行。同时，管道敷设时，不得敷设在同一电源电缆上。此外，在地下管网内建立的电缆中，需要使用防火墙，以确保电缆具有一定的防火性能。同时，管道每200米，当电缆管道和耐火等级穿透防火墙时，需要采用消防规定的方法封堵墙，确保具有一定防火性能的电缆敷设符合建筑设计防火规范的规定。
6监控和报警系统
6.1环境参数监测及报警系统
由于综合管网在底部，内部空间严格，内部氧气相对缺乏。因此，在综合管网内部短期运行中，需要进行机械通风。同时，在综合管理内部运行时，需要确保内部空气中可燃物的浓度低于一定的标准。根据相关规定，地下作业时应确保封闭空间内的硫化物，*高浓度应小于每立方米10毫克。
6.2火灾自动报警装置
在综合管网内铺设电力电缆时，表面甚至需要自动火灾探测器。同时，城市顶部还需要配备感光探测器和烟雾探测器，以便在发生火灾和密集烟雾时主动报警，并通知相关人员采取消防措施。此外，还需要设置火灾探测器位置，甚至主动报警按钮和火灾报警器，还需要设置防火门监控系统，更好地监控综合管网的具体情况，防止监控不及时和更严重的内部设施损坏，影响整个地下管网的正常使用，使人们的日常生活受到更大的威胁。文章出自：王金晶，女 ,13/*77-443-/0992
任职于安科瑞电气股份有限公司厂家总部, 沟通请您Acrel-Wangjinjing
AcrelEMS-UT综合管廊能效管理平台
(1)平台概述
AcrelEMS-UT综合管廊能效管理平台集电力监控、能源管理、电气安全、照明控制、环境监控于一体，从数据采集、通信网络、系统架构、联动控制、综合数据服务等方面为建立可靠、安全、高效的综合管廊管理体系提供数据支持，解决了综合管廊内部干扰强、用户多、协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提高了管廊基础设施、环境和设备的使用和恢复效率。
(2)平台组成
安科瑞城市地下综合管廊能效管理系统是一个深度集成的自动化平台，集成了10KV/O.4KV变电站电力监控系统、变电站环境监控系统、智能电机监控系统、电气火灾监控系统、消防设备电源系统、防火门监控系统、智能照明系统、消防应急照明和疏散指示系统。用户可通过浏览器和移动应用程序获取数据，通过平台集中监控、统一管理、统一调度管廊电力安全，满足管廊电力可靠、安全、稳定、高效、有序的要求。
（4）平台子系统
电力监控
电力监控主要针对10/0.4kV地面或地下变电所，对变电所高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况，可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS，包括遥控、遥信、遥测、遥调、事故报警及记录等。
环境监测
环境监测包括温湿度、烟感温感、积水浸水、可燃气体浓度、门禁、视频、空调、消防数据的采集、展示和预警，同时也可接入管廊舱室内的水泵和通风排烟风机等设备集成的第三方系统完成管廊环境综合监控。
文章出自：王金晶，女 ,13/*77-443-/0992 任职于安科瑞电气股份有限公司厂家总部, 沟通请您Acrel-Wangjinjing
文章出自：王金晶，女 ,13/*77-443-/0992
任职于安科瑞电气股份有限公司厂家总部, 沟通请您Acrel-Wangjinjing
马达监控
马达监控实现对管廊电机的保护、遥测、遥信、遥控功能，实现对电机过载、短路、缺相、漏电等异常情况的保护、监测和报警。在需要的情况下可以设置联动控制。
电气安全
AcrelEMS-UT能效管理系统针对配电系统的电气安全隐患配置相应的电气火灾传感器、温度传感器，消防设备电源传感器、防火门状态传感器，接入消防疏散照明以及指示灯具的状态实时显示，并且对UPS的蓄电池温度、内阻进行实时监视，发生异常时通过声光、短信、APP及时预警。
智能照明控制
防火分区单独控制，分区内设置智能控制面板就地驱动器；开关驱动器连接消防报警系统，接收消防报警信息，强制打开驱动器回路。
廊内上方安装智能照明传感器，使人员进入管廊内自动开启灯具，在管廊内停留灯具保持常亮，离开后灯具关闭。
除了现场的控制方式外，还可用电脑端实现集中控制，实时远程监控当前区域的照明情况，必要时可远程控制该区域的照明。
考虑现场模块分布较广，距离过长，除了现场的控制方式外，还可用电脑端实现集中控制，实时远程监控当前区域的照明情况，必要时可远程控制该区域的照明。
系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。
文章出自：王金晶，女 ,13/*77-443-/0992 任职于安科瑞电气股份有限公司厂家总部, 沟通请您Acrel-Wangjinjing

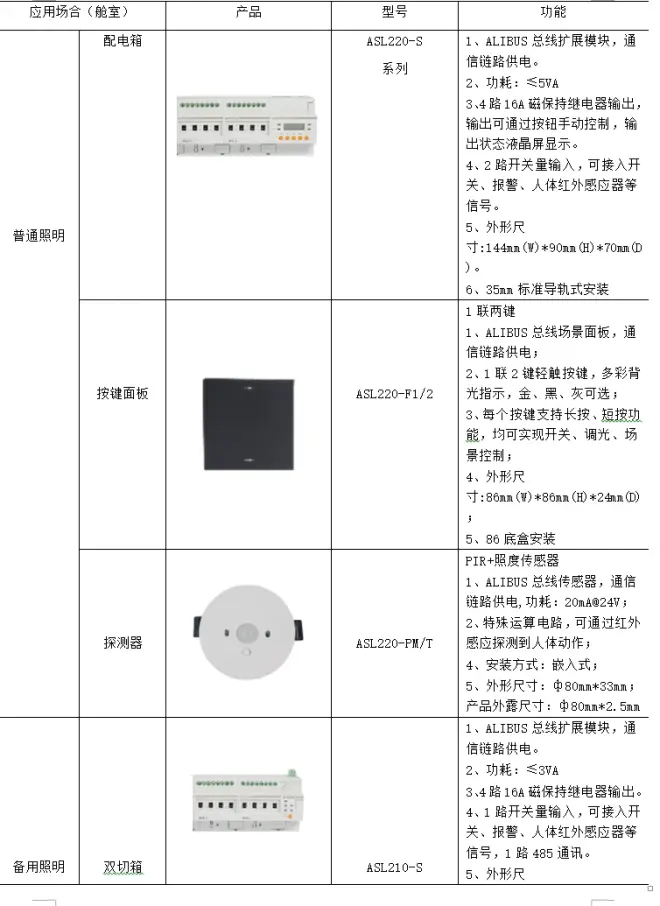

8 相关平台部署硬件选型清单

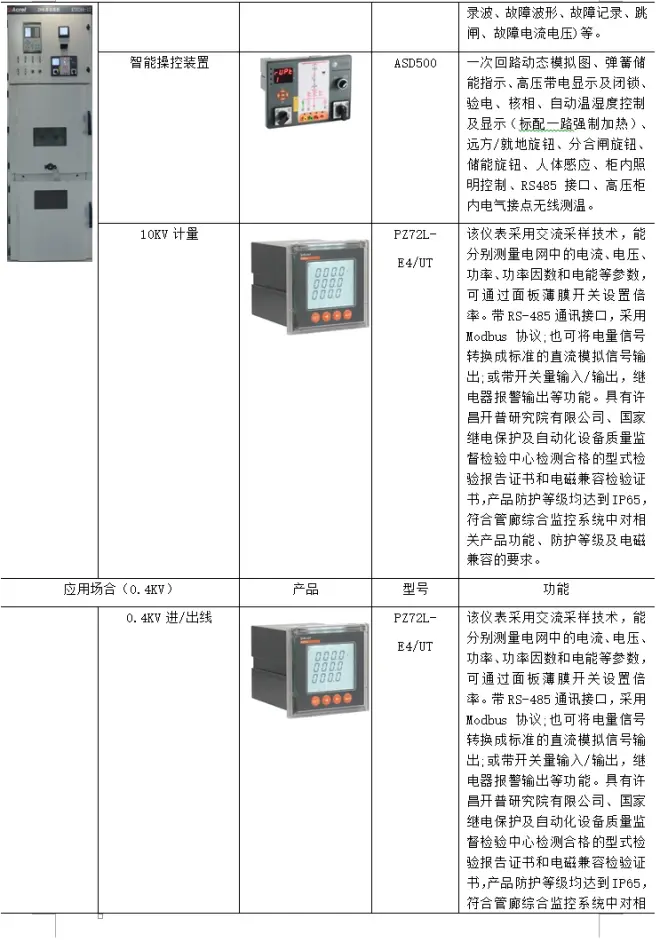

（1）电力监控及配电室环境监控系统
9结语
因为位于综合管廊内部的电气设备需要长距离的供电，并且供电设施较为分散，因此就需要选择出一个*合理的电源，并且更好地在电气电缆设置时，选择具有更高的绝缘性能以及防火阻燃性能的电缆，而在电气电缆设置时，还需要进一步确定电缆具有一定的功率，从而更好地达到将电压以及防止电缆出现较大损耗的目的。除此之外，还需要严格的根据地下的实际情况，对于供配电系统以及照明系统以及监控报警系统进行设置，从而更好地保证综合管网正常运行，不影响人们的日常生活。
参考文献：
[1]朱新红,林倞.城市地下综合管廊的体系构建与电力电缆通道规划的关系——以《南京市城市地下综合管廊总体规划》为例[C]//2016中国城市规划年会.
[2]石磊,杨永斌.细水雾粒径对地下综合管廊电力舱火灾灭火效果的影响[J].消防技术与产品信息,2018,(11):48-51.
[3]王风伟.综合管廊电力设计分析[J].低碳世界,2018,No.179(05):58.
[4]安科瑞企业微电网设计应用手册.2020.06版.
[5]安科瑞电气股份有限公司官网.
[6]安科瑞综合管廊能效管理系统解决方案.2020.06版.
