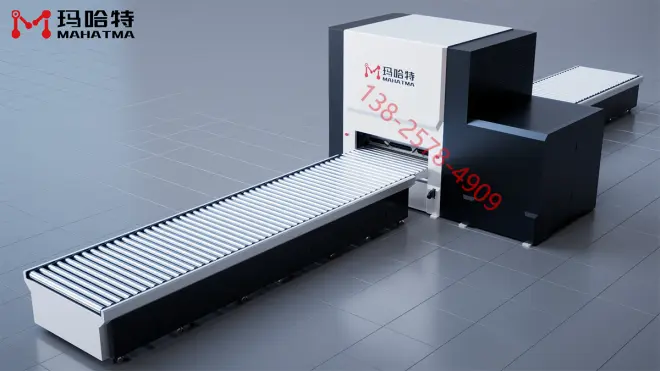

MHTY120-1650大宽幅伺服液压高精密矫平机

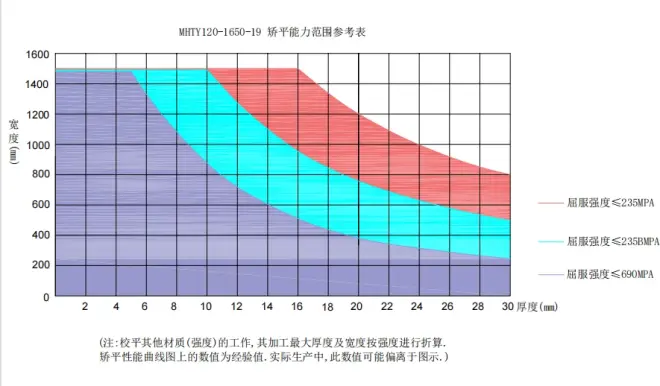

MHTY120-1650-19伺服液压精密矫平机主要结构包括机架部分、 矫平机墙板、辊轮、支撑辊、重型上、下底座、位移检测装置、同步 齿轮箱、控制系统、传动系统、液压升降系统、电气控制系统和安全 防护装置组成。

利用材料的“包辛格效应”对板材多次反复弯曲，交 变弯曲的强度往出口处逐渐减小，随着矫平辊的数量增多，交变弯曲 次数也同样增加使多种原始曲率逐步变为单一曲率，并最终将其矫平， 达到工艺要求的平整精度。

矫平行业的革新技术：通过机械+液压实现矫平间隙控制。通过玛哈 特专利的四重楔形机构和多个节能驱动器，工作时无噪音无振动，使 用与德国共同研发的全自动化液压系统，不同于国内半液压系统的不 稳定，比如因为液压压力不稳定产生的振动而影响精度和调节油缸压 力的不稳定导致调节困难，同时由于进口测量尺与伺服电机的高精度， 可以对辊架位置的测量达到微米级精度，控制系统运算速率为 0.01ms， 是目前市场上精度最高最先进的厚板矫平机。这个装置运行节能且操 作无噪音。液压式驱动的矫平间隙控制装置在几秒内迅速对零件不断 变化的作用力作出反应，通过辊子轴承和摩擦优化的四个油缸结构来 控制矫平间隙并保证它恒定运作。由辊子基架必要的倾斜力造成的横 向力会通过特殊设计的螺栓和辊子基架分散，并且不会传达到控制部 件。多个节能液压+伺服的促动器在数秒钟内就会对矫平间隙的偏离 作出反应，这种高坚固度和高力传机械导的结构能够产生一个不可压 缩且高精度的控制。

在床外侧配置液压系统，并通过油管路及相关控制阀将压力油泵送到 液压油缸 使上梁做升降运动。工作时，液压系统提供强大的压力与 立柱上的螺纹刚性限 液压 控制系统 位器共同作用使上、下矫平辊 间隙始终保持不变；清洁维护矫平辊系时，液压 系统可将上梁提升 到 100mm，以方便矫平辊系的清洁维护工作。液压传动不仅 可任意 调节梁的升降量，还可调节压力的大小，具有压力大，体积小，重量 轻 和便于控制等特性。强大的液压压力使上下矫正辊之间的间隙(机 械式死限位) 始终保持不变，确保大批量零件矫正效果始终如一。 所有因设备异常造成设备停止不动或无法手动操作时，相关的异常信 息及操作提示需在触摸屏以 PLC 代码和文字形式显示。
