1.产品简述

1.1 概述

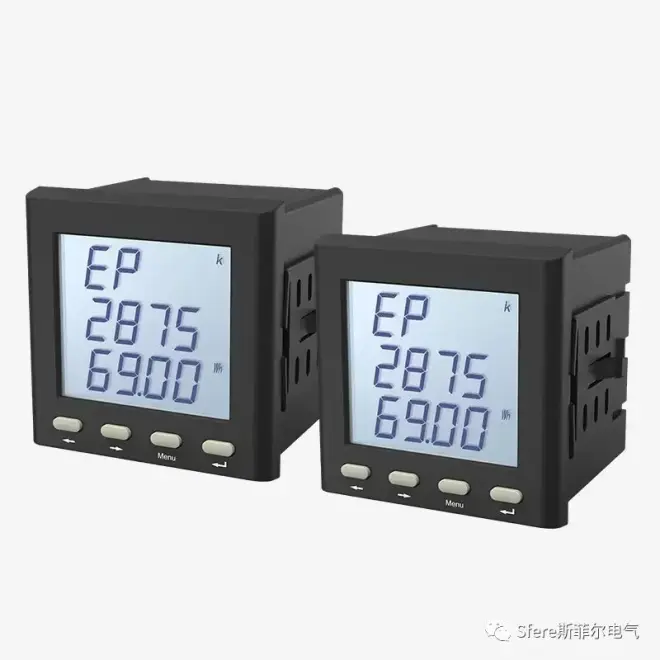

LNF96ZY 多功能电力仪表可测量各种常用电力参数、双向电能，并具有数 字通信、开关量输入、继电器输出、电能脉冲输出和模拟量输出等功能。作为 一种先进的智能化、数字化的电网前端采集元件，该仪表可以应用于各种控制 系统，能源管理系统，变电站自动化，配电网自动化，开关柜中，具有安装方 便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。

1.2 选型

2.技术规格

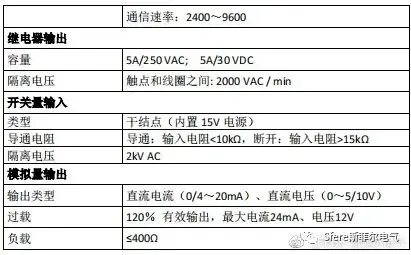

2.1技术参数

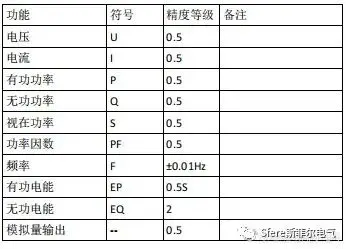

2.2 测量参数

3.安装与接线

3.1 尺寸

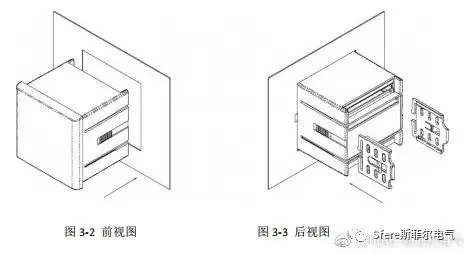

3.2 安装

1) 在固定配电柜开 s×y（mm）的孔；

2) 取出仪表，松开螺丝，取下固定支架；

3) 仪表由前安入安装孔；

4) 插入仪表固定支架，并拧紧螺丝或推紧卡架固定仪表。

3.3 接线

仪表功能接线端子采用统一的编号，其情况如下表所示：

(1) 低压网络典型接线示意图

(2)输入信号接线方法

接线说明：

1) 输入电压不得高于产品的额定输入电压（100V 或 380V），否则应考虑使用 PT，为了便于维护，建议使用接线排。

2) 标准额定输入电流为 5A 或 1A，大于 5A 的情况应使用外部 CT。如果使用的 CT 上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一 定要先断开 CT 一次回路或者短接二次回路，为便于维护建议使用接线排。

3）要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和 电能等的数值和符号错误。

4）仪表可以工作在三相三线或者三相四线方式，用户应根据现场使用情况选 择相应的接线方式。需要注意的是现场的接线方式必须与表内设置的接线方式 一致，否则仪表的测量数据不正确。
