Blender几何节点科研绘图（六）起伏石墨烯

步骤一、几何节点创建一个栅格对象，设置相同的顶点X和顶点Y数量，如10。

步骤二、添加对偶网格节点，并与原栅格对象合并几何数据。

步骤三、使用变换节点沿X轴缩放1.732（sqrt(3)）倍，然后在顶点处进行实例化分布。实例对象为网格圆，顶点数设为6，填充类型选择多边形。六边形的半径和栅格中四边面的边长有关，后面可用计算类节点统一设置。

步骤四、用一个整数节点作为栅格顶点X和Y的输入值，减去1之后作为X和Y尺寸。这样得到的栅格中每个小四边形边长都是1。

只需将六边形半径设为0.577（sqrt(3)/3）就能得到完美的蜂窝排列。改变初始输入的整数值就能改变蜂窝网格的数量，如改为30。

步骤五、依次添加实现实例和按距离合并节点。作用在案例四中已讲过。

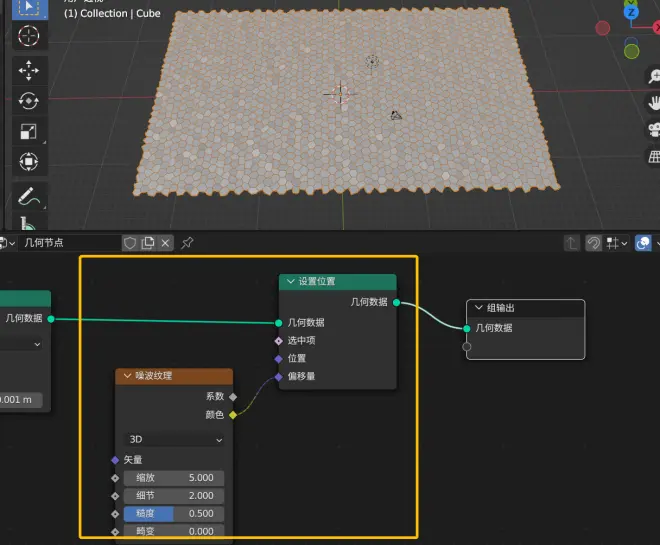

步骤六、接下来用设置位置节点来制作起伏效果，偏移量用噪波纹理节点来控制。直接连接后会发现蜂窝网格的形状发生改变，但不是目标效果。

下面对噪波纹理进行设置。

步骤七、先用分离XYZ和合并XYZ节点对噪波矢量（颜色）进行拆分，只需要Z方向的噪波变化。

然后调节噪波纹理的缩放值为0.1，其余参数均为0。添加矢量运算节点，运算方式改为缩放，调节缩放值增加起伏强度。

之后的操作同案例五，得到球棍模型，这里不再赘述。

附节点位置及作用：

1、实用工具

运算：执行数学运算

2、矢量

合并XYZ：从X、Y和Z分量创建矢量

分离XYZ：将矢量拆分为其X、Y和Z分量

矢量运算：执行矢量数学运算

3、网格基本体

网格圆：生成环形边（有不同的填充方式）

4、网格

对偶网格：将面转换为顶点，将顶点转换为面

5、几何数据

设置位置：设置每个点的位置

6、纹理

噪波纹理：生成分形Perlin噪波

全节点图
