一、电灯单控接法及原理

电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。

在电路图中，标识如下

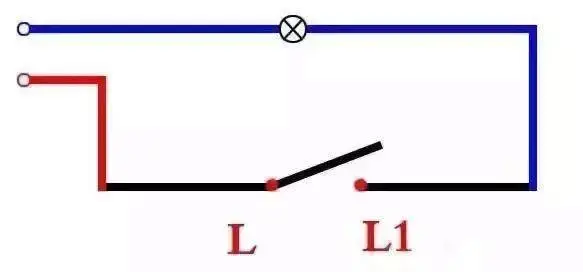

所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。有的开关接线柱上标有L（有的品牌标的是COM）和L1。

接线时，L接进线，L1接出线（其实倒过来接也没事）。此时要特别注意，进线必须是火线。原理图

二、单联双控开关

单联双控开关在一个开关面板内有两个独立的开关钮，并且每个开关钮只能控制一个线路的开或关，即每个开关钮内部为1动1静两个触点，状态总是为要么通要么断。

三、双控开关

双控开关是一种可以同时控制一个电灯的开关，通常用于楼梯、走廊等需要多个位置控制的场所。其原理是通过两个开关分别控制电路中的两个导线，当两个开关都处于闭合状态时，电路通路，电灯亮起。当其中一个开关打开时，电路中的一个导线断开，电灯熄灭。因此，双控开关可以实现在不同位置控制电灯的开关状态。

四、三控开关

三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。

五、多控开关

可以实现在无限多的地点控制照明灯的开关。

六、电灯开关接线简图
