ICY DOCK MB705M2P-B M.2 PCIe NVMe SSD 转 2.5英寸 U.2 PCIe SSD 转接盒简测
上次用了美乐华PU3401F NVMe SSD转U.2 SSD转接盒，一直无法做到热插拔，心中始终有个梗，测完后，闲逛ICY DOCK公司网站，看到他们家也推出类似的转接盒，外观尺寸与U.2 SSD完全一样，与标准U.2 SSD完全相同的端口位置、螺孔位置与尺寸。(取自官网图)
最让我心动的就是它强调支持热插拔，这是最吸引我的地方，适用于任何U.2背板，热插拔托架或2.5英寸安装支架(取自官网图)。
官网的产品规格说明如下：
上网下了单，刚好再拿出手中的NVMe to U.2硬盘抽取盒MB601VK-B，来试试看能否真的支持？若真的可以这样跑，就是完美结局。
以下利用手机简单拍照，若有伤眼处，敬请见谅。

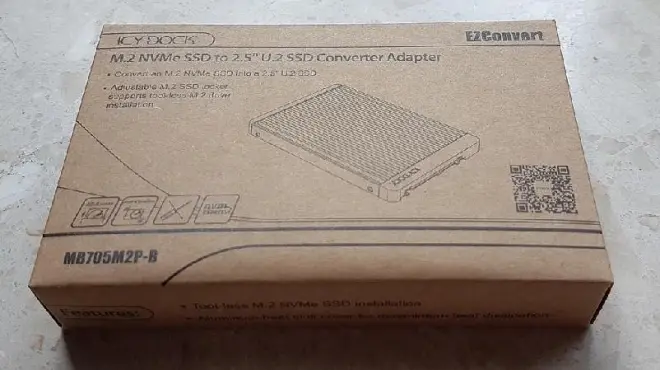

包装采取环保纸盒，右上角强调是EZConvert系列，通常EZConvert系列意味着这款产品不太需要什么工具就可以安装完成。左下角注明产品型号MB705M2P-B。
外纸盒背后8国文字简述产品，规格表内支持M2 B+M或M Key的NVMe SSD，SSD长度最长支持到228，可惜仍然不是MIT。
外接盒侧边强调不需工具就可以安装好SSD。
打开纸盒后，就只有一个透明胶盒，小小抱怨一下，以前ICY DOCK最让人赞许的气泡袋保护设计竟然没有了，包装质感瞬间扣分不少。
转接盒底下放着说明书，将所有配件来个大阅兵，还附上散热片。
转接盒外盖采铝制，本来还在想说要怎么打开，看了一下才知开法，上方为了增加散热能力，不是采全平面设计。
转接盒底部还是采金属设计，并且开孔增加散热效果。
与主板或扩充卡串连是采SFF-8639接头，安装前需注意。
我拆、我拆、我拆拆，里面还附上安装固定螺丝。
依照官网截图，各长度尺寸的SSD安装及固定方式如下
拿出我的Samsung 970 EVO Plus 2TB，依样画葫芦装上。
再将它的好搭档MB601VK-B拿出来。
完美组合，没有缝差和空隙，安装也不会卡卡的。
若摆进硬盘抽取盒就是这样。
开箱结束，上机去。
测试环境简述:
M/B: ASUS Prime X299-Deluxe II BIOS 0602
CPU: i9-7900X oc 4.5G
RAM: GSkill DDR4-3000 8G*4
OS SSD: Samsung 970 Pro 1TB
测试盒: Samsung 970 EVO Plus 2TB
NVMe to U.2 转接盒：ICY DOCK EZConvert MB705M2P-B
U.2硬盘抽取盒： ICY DOCK MB601VK-B
OS: Windows 10 Enterprise 1809 64-bit
Driver: Windows 10 Default Standard NVMe Driver
测试方式：
(1)先测试MB705M2P与扩充卡直接串连
(2)将MB705M2P放入MB601VK-B测试
(3)最后与将SSD直接装上主机板NVMe M2_2 (X299拉出的Gen3 x4) 比较耗损率。
先测试热插拔功能是否正常？进入系统管理员，将装在硬盘抽取盒内SSD选择退出功能，在我的计算机里就真的会像以前SATA SSD一样热插拔离线状态。
将SSD再装入MB601VK，通电后，按下重新搜寻硬件装置，就可以让SSD热插拔的上线正常使用。
与SATA SSD热插拔不同的是，它无法直接关电源就能做到，需做这两个步骤才可以实现热插拔。
透过CrystalDiskinfo确认，装在MB705后规格仍是跑NVMe Express 1.3。
AIDA64 线性读写测试，设定档案容量为8MB。
MB705M2P：线性读取曲线还算稳定，平均读取速率3039MB/s；写入曲线在容量约7%后就往下掉，平均写入速率1480MB/s。

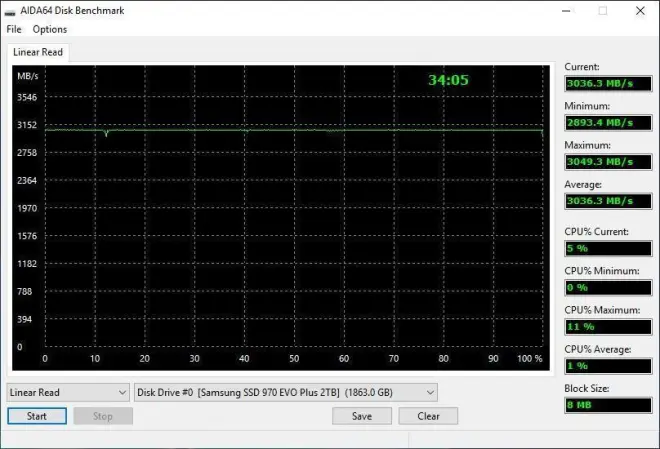

MB705M2P+MB601VK：线性读取曲线算稳定，平均读取速率3036MB/s；写入曲线在容量约10%后就往下掉，平均写入速率1657MB/s。
AIDA64 随机读写测试，设定档案容量为8MB。
MB705M2P：随机读取曲线平稳，平均读取速率3026MB/s；写入曲线在仅初期波动稍大，平均写入速率2916MB/s。

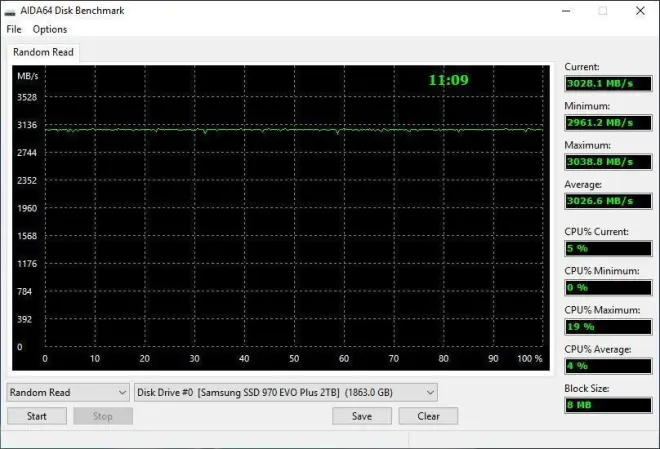

MB705M2P+MB601VK：线性读取曲线算稳定，平均读取速率3027MB/s；写入曲线在小范围波动，平均写入速率2598MB/s。

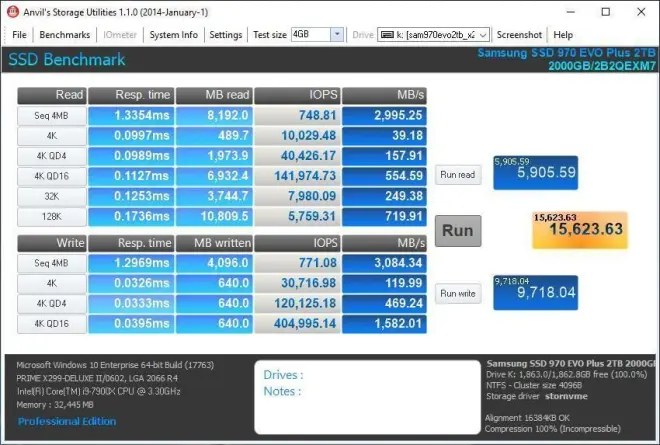

Anvil's Storage Utilities设为Compress 100%(Incompressible模式)，测试皆勾选Write-Thru选项去测试，从1GB~32GB全测一轮，抓取几项结果。
MB705M2P：
MB705M2P+MB601VK：
AS SSD分别设定档案大小为1GB，并测试Copy 及Compress Benchmark。

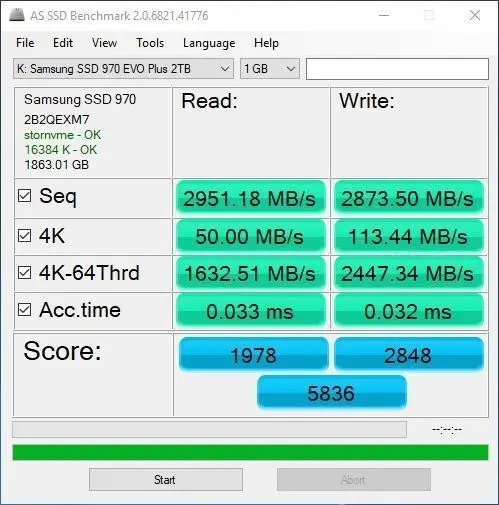

MB705M2P：循序读写速率2951及2874 MB/s，4K QD1读取12799 iops，4K QD1写入29040 iops。
MB705M2P+MB601VK：循序读写速率2913及2842 MB/s，4K QD1读取11918 iops，
4K QD1写入29041 iops。
Copy Benchmark 测试项目
MB705M2P：ISO读取速率2132MB/s、程序载入速率768MB/s。
MB705M2P+MB601VK：ISO读取速率1990MB/s、程序载入速率768MB/s。

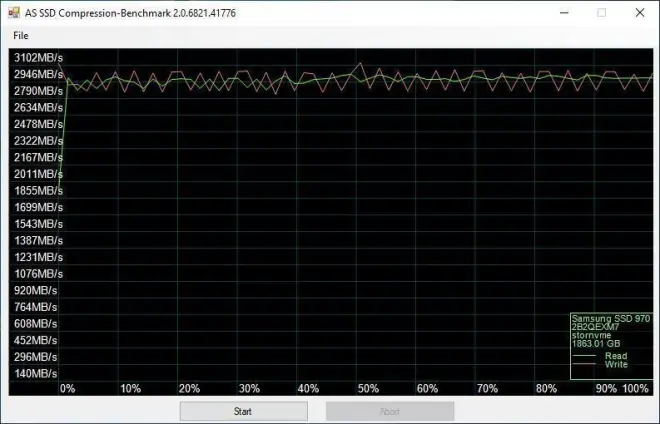

Compress Benchmark 测试项目
MB705M2P：
MB705M2P+MB601VK：

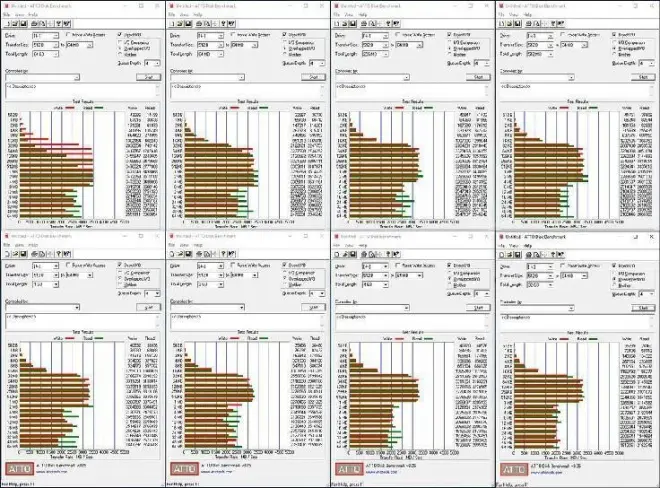

ATTO Diskbenchmark设定档案长度为64K、64MB、256MB、512MB、1GB、2GB、4GB及32GB，测试模式设定为Overlapped I/O及Neither模式进行测试。
Overlapped I/O，队列深度4 (QD4)模式。
MB705M2P：档案长度大于2MB以后均出现写入衰减的情况，与一般内接有差异。
MB705M2P+MB601VK：档案长度大于256KB以后均出现写入衰减的情况，与一般内接有差异。
Neither模式。
MB705M2P：档案长度大于8MB以后均出现写入衰减的情况，与一般内接有差异。
MB705M2P+MB601VK：档案长度大于4MB以后均出现写入衰减的情况，与一般内接有差异。
CrystalDisk v6.0.2采Default测试50MiB、500MiB、1GiB、4GiB、8GiB及32GiB。
MB705M2P：Seq Q32T1循序读取速率落在3291~3533MB/s、写入速率3256~3331MB/s。4K Q32T1读取速率355~362MB/s、写入速率约293~295MB/s。
MB705M2P+MB601VK：Seq Q32T1循序读取速率落在1439~3538MB/s、写入速率1260~3300MB/s。4K Q32T1读取速率360~367MB/s、写入速率约293MB/s。
HDTune v5.7设定档案容量为8MB，各测试选项结果值如下图。
循序读写测试项目

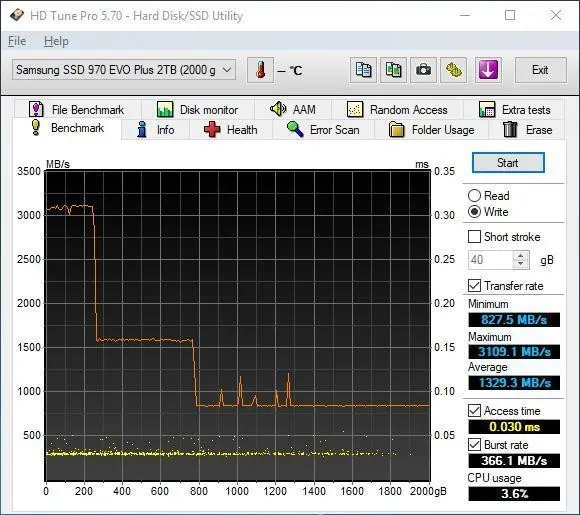

MB705M2P：读取曲线算平顺，平均读取速率3032MB/s，写入曲线分成三段式，平均写入速率偏低仅1329MB/s。
MB705M2P+MB601VK：读取曲线算平顺，平均读取速率3035MB/s，写入曲线分成两段半，平均写入速率偏低仅1730MB/s。
File Benchmark选项以Block Size 512MB档案长度为基准，设定50MB、500MB、2000MB及4000MB，并分别测试资料型态为Mixed。
MB705M2P：
MB705M2P+MB601VK：
PCMark 7测试
MB705M2P：得分6062、原始得分数为14956。
MB705M2P+MB601VK：得分6029、原始得分数为14308。
PCMark 8测试
MB705M2P：分数5081，频宽为619MB/s。

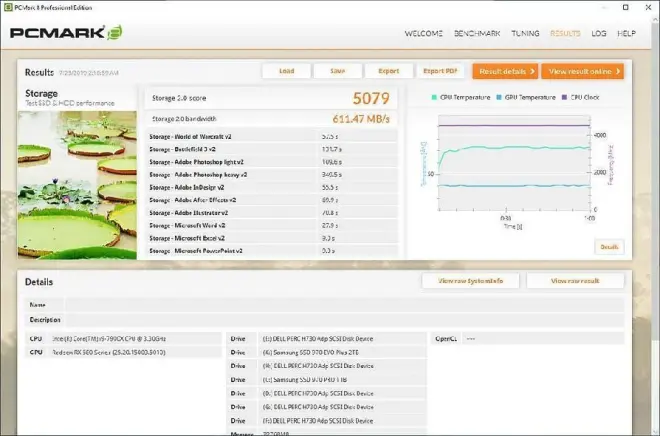

MB705M2P+MB601VK：分数5079，频宽为611MB/s。
将所有的测试项目做个比较表，哇，NVMe转U.2环境的MB705M2P竟然比内接快了6%，为什么呢？原来是因为转成U.2的扩充卡，它是直接走CPU内的PCI-e通道，当然在某些项目会比接在X299 PCIe通道上快些，但因为写入出现部分耗损而抵销。
若是将MB705M2P再与MB601VK串连，因两次串连还是会再加一点耗损，这赢3%幅度其实与内接(X299)差不多了。
测试至此，作个简单的测试结论：
优点
1. 提供U.2 NVMe SSD热插拔功能，并可与其它支持的硬盘抽取盒搭配使用。
2. 安装容易及完整的散热设计。
3. 原厂提供3年质保。
缺点
1. 部分测试软件环境有出现传输轻微衰竭的状况，但尚在容忍度范围内。
2. 大档写入掉速的时程较内接提早发生。
3. 热插拔功能需透过装置管理员(Device Manager)才能执行，不能像以前SATA直接开关就可以热插拔。
以上不专业之简单测试到此结束，下台一鞠躬，一切的批评希望厂商能见谅，本文不作笔战用，若有指教欢迎大家一起来讨论。
