Simulink出图

1. 仿真模型出图：

   (1)字体样式和大小：选中要修改的模型，右键找到Format>Font Style For Selection

    (2)仿真模型出图：左键Edit-Copy Current View to Clipboard>Metafile，然后打开Word右键粘贴

2.示波器出图：

    (1)示波器设置：打开示波器，左键Configuration Properties,选择Logging,勾选Log data to workspace,在Variable name中输入示波器名称，在Save format中选择Structure With Time

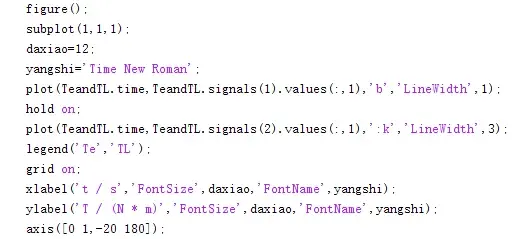

    (2)编写一个m文件

    (3)在Matlab中点击运行，弹出Figure窗口，选择编辑——复制图窗，即可将示波器所出图像粘贴到Word或Visio中

    （4）plot使用，可以在命令行输入doc plot,查看帮助
