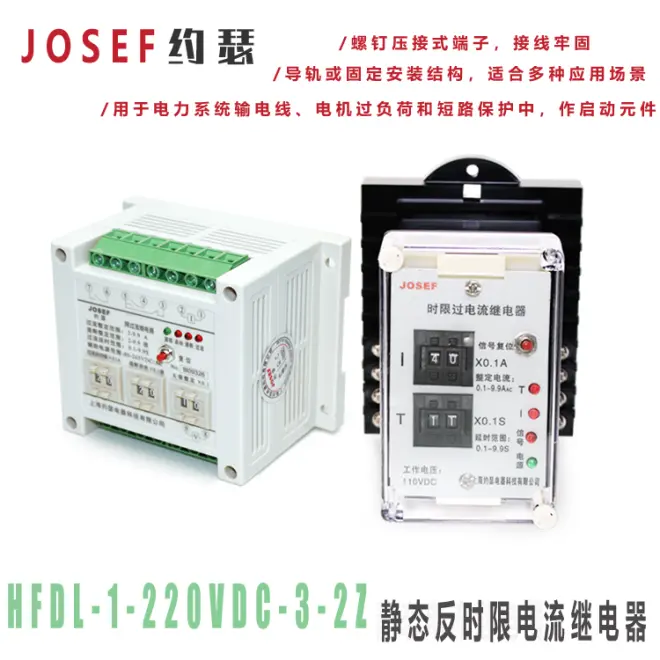

CMOS集成电路HFDL-1-220VDC-3-2Z 品牌JOSEF约瑟 反时限电流继电器

品牌：JOSEF约瑟名称：反时限电流继电器，型号：HFDL-1-220VDC-3-2Z，辅助电源：48V~220VAC/DC，电流整定范围：0.03~9.9A，触点容量：250V5A，特点：运算快，精度高，整定范围宽，功耗低。

HFDL系列反时限电流继电器

系列型号：

HFDL-1-110VDC-1-2Z反时限电流继电器；HFDL-1-110VDC-2-2Z反时限电流继电器；

HFDL-1-110VDC-3-2Z反时限电流继电器；HFDL-1-110VDC-4-2Z反时限电流继电器；

HFDL-1-110VAC-1-2Z反时限电流继电器；HFDL-1-110VAC-2-2Z反时限电流继电器；

HFDL-1-110VAC-3-2Z反时限电流继电器；HFDL-1-110VAC-4-2Z反时限电流继电器；

HFDL-1-220VDC-1-2Z反时限电流继电器；HFDL-1-220VDC-2-2Z反时限电流继电器；

HFDL-1-220VDC-3-2Z反时限电流继电器；HFDL-1-220VDC-4-2Z反时限电流继电器；

HFDL-1-220VAC-1-2Z反时限电流继电器；HFDL-1-220VAC-2-2Z反时限电流继电器；

HFDL-1-220VAC-3-2Z反时限电流继电器；HFDL-1-220VAC-4-2Z反时限电流继电器

一. 用途及特点

HFDL系列反时限电流继电器是不带方向的、交流电流带辅助电源的继电保护元件。

主要用于电力系统输电线、电机过负荷和短路保护中，作为启动元件。

采用集成电路进行运算比较快，精度高，整定范围宽，整定方便，功耗低等特点。

二. 原理

     反时限电流继电器由电流-电压变换器将输入电流变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，利用其脉动电压进行比较积分，由MCU检测器对积分电平进行判断，当积分电平超出检测电平时，检测器输出高电平，驱动输出继电器动作。采用了积分判断电器，使继电器的动作返回时间都很快，暂态超越也小，有很强的抗干扰性能。

三. 技术数据

1. 辅助电压：48V 110V 220V(AC/DC)

2. 返回系数：0.9-0.97

3. 整定误差：电流不大于3%，时间误差不大于5%(动作后下次必须间隔10S以上再测)

4. 触点形式：2Z

5. 功耗：≤5W

6. 触点容量：在电压不大于250V时；触点长期接通电流为5A；在电压不大于250V时；电路时间常数L/R为5MS的直流电路中，

   触点断开容量为50W；在电压不大于250V时：功率因数COSφ为0.4的交流电路中，触点断开容量为250VA

7. 介质强度：继电器各引出端子与外壳之间，应能承受50HZ、2KV，历时1分钟耐压试验而无击穿或闪络现象。

8. 可安装于U型35导轨上

9. 环境温度：-10℃-55℃

四、型号规格

1. HFDL系列反时限电流继电器

2. 电流整定范围： 0.03-0.49A         0.1A-0.99A

                             1.0A-5.0A          2.0A-9.9A

3. 辅助电源电压 :110V、220V(DC/AC)

4. 1:2倍整定电流下动作时间 ：0.1S-10S

   2:2倍整定电流下动作时间 ：5S-20S

   3:10倍整定电流下动作时间：0.1S-10S

   4:10倍整定电流下动作时间： 5S-20S5

5. 触点形式: 2Z

上海约瑟电器继电器事业部
