UG NX练习图建模教学，2种方法搞定节能灯模型

2023-07-15 14:37 作者:UG产品设计教学 0人读过 | 我要投稿

今天来绘制一个练习图纸，这个节能灯图纸应该有些人建模过，但是今天分享了两种不同的思路，可以扩展下思维，大家都来学习下！

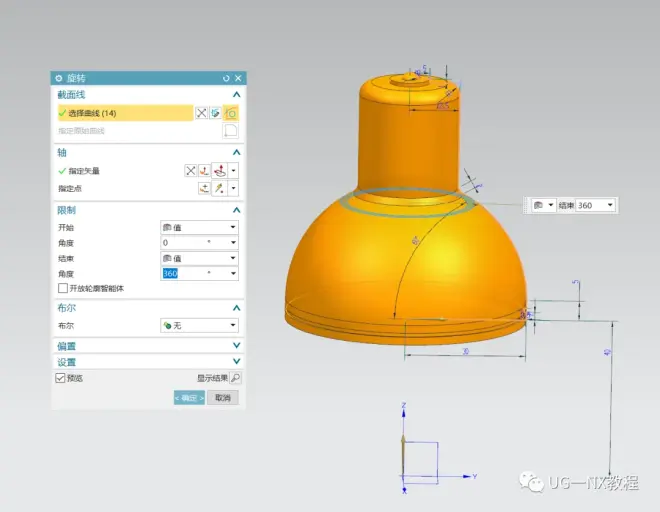

建模过程： 1，首先灯泡上半部分可以采用拉伸倒圆角的方式来完成，也能绘制截面草图，然后做一个旋转一步搞定，这个没有难度。

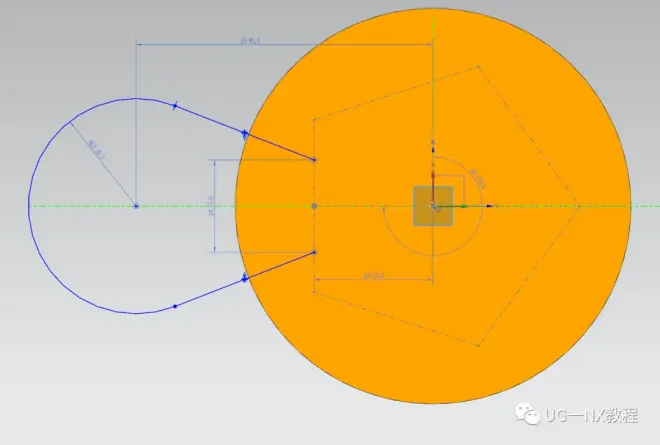

2.接下来绘制灯管部分，首先在XY平面绘制一个五边形，然后再五边形一条边上绘制草图直线接圆弧。

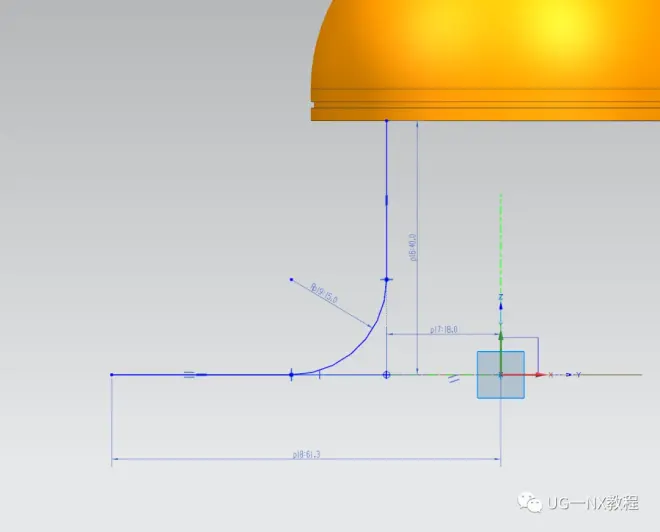

3.然后换成YZ平面，创建草图绘制样的的三段线条。

4.接下来根据这两组草图，利用组合投影命令能形成相连的空间曲线

5.这样得到的曲线，我们利用管道命令将它做成灯管。

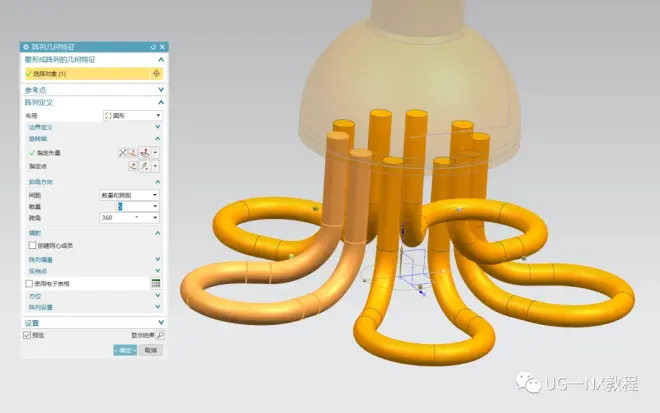

6.给管道用阵列几何特征命令圆形阵列一圈完成模型。

最后求和完成这个模型，这个方法是大家最常用的

另外这个灯管除了做空间曲线外，用拉伸倒角的方式也能完成，来看看如何操作首先回到步骤2画完底部草图，接着做一个拉伸，这里拉伸草图做片体并向内偏置几毫米

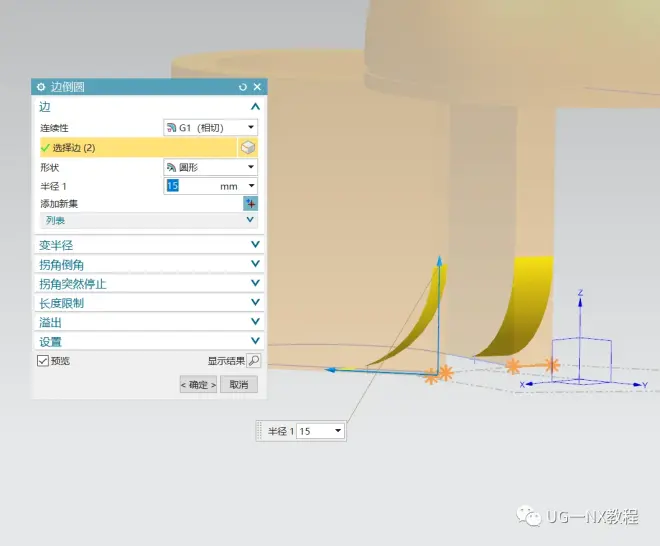

接下来给拉伸的底部倒圆角15mm。

这样就能利用拉伸的边做管道了。
